22x35 L20 - Втулка разрезная переходная для зажима вала
Новинка
22x35 L20 - Втулка разрезная переходная для зажима вала

22x35 L20 - Втулка разрезная переходная для зажима вала Копировать информацию о товаре в буфер

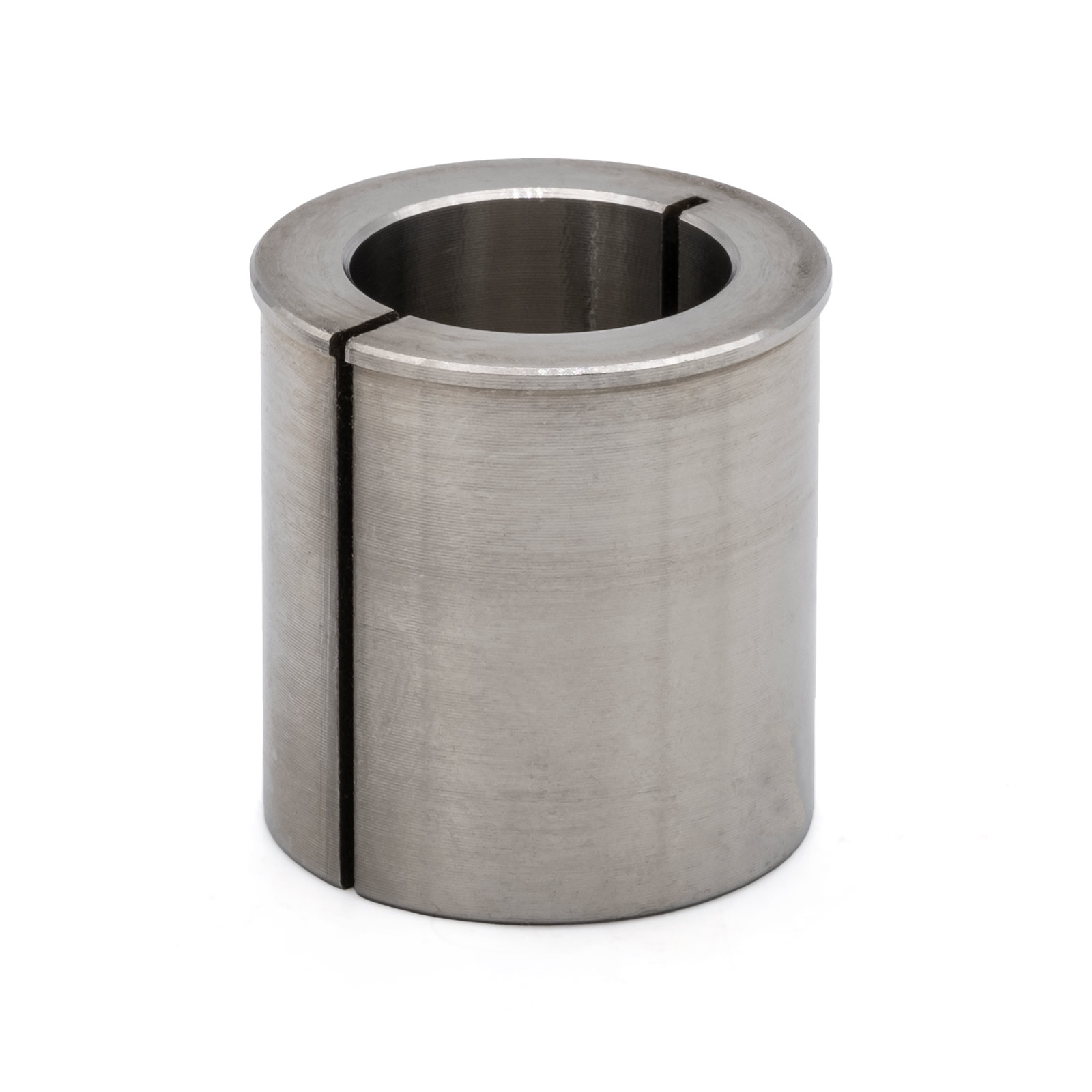

Втулка разрезная, для перехода с вала 22 мм на вал 35 мм

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Внутр. ⌀
22 мм
Длина
20 мм
Наруж. ⌀|
35 мм
Все характеристики
(0)
отзывов: 0
1238 1 238 р. / шт

22x35 L20 - Втулка переходная

Втулка цилиндрическая разомкнутая, с продольным разрезом, для фиксации вала в отверстии, превосходящем диаметр вала. Особенно часто применяется для установки шаговых и серводвигателей в планетарные редукторы.

Технические характеристики

ПараметрЗначение
Внутренний диаметр22 мм
Внешний диаметр35 мм
Длина втулки20 мм
Диаметр буртика36 мм
Толщина буртика1 мм

Чертежи

свернуть
Чертеж для

МодельВнутренний диаметрВнешний диаметрДлинаДиаметр буртикаТолщина буртика
6.35x14 L12 6.35 мм14 мм12 мм15 мм1 мм
8x11 L20 8 мм11 мм20 мм13 мм1 мм
10x14 L20 10 мм14 мм20 мм15 мм1 мм
12x14 L20 12 мм14 мм20 мм15 мм1 мм
16x19 L20 16 мм19 мм20 мм20 мм1 мм
19x22 L20 19 мм22 мм20 мм23 мм1 мм
19x24 L20 19 мм24 мм20 мм25 мм1 мм
19x28 L30 19 мм28 мм30 мм29 мм1 мм
22x24 L20 22 мм24 мм20 мм25 мм1 мм
22x28 L30 22 мм28 мм30 мм29 мм1 мм
22x35 L20 22 мм35 мм20 мм36 мм1 мм
24x28 L30 24 мм28 мм30 мм29 мм1 мм
24x32 L30 24 мм32 мм30 мм33 мм1 мм
6.35x8 6.35 мм8 мм16.5 мм--
12.7x14 12.7 мм14 мм20 мм--
14x19 14 мм19 мм14 мм--
12.7x19 12.7 мм19 мм14 мм20 мм1 мм
8x14 8 мм14 мм11 мм16 мм1 мм
14x6.35 6.35 мм14 мм20 мм16 мм1 мм
