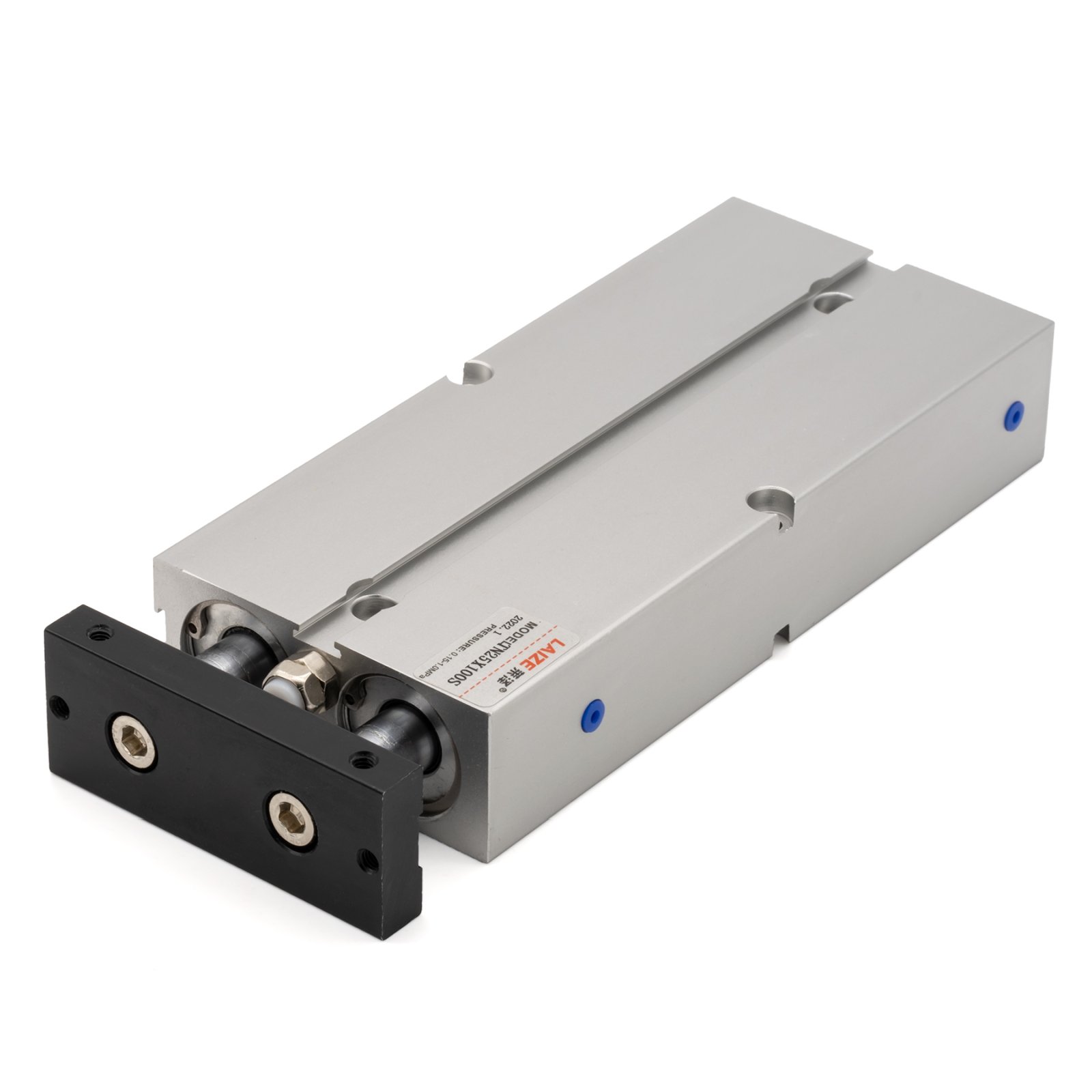

TN20x125 - Пневмоцилиндр Копировать информацию о товаре в буфер

Ход поршня 125 мм, Рабочее давление 0.15...1 МПа, с креплением международного стандарта
Наличие: есть (обновл. 30.04.2025)

(0)

отзывов: 0

Ход поршня

125 мм

Диаметр поршня

20 мм х 2 шт.

Рабочее усилие (5 бар)

25 кгс

Все характеристики

(0)

отзывов: 0

1642 1 642 р. / шт

Как купить?

О товаре Совместимые товары (0) Отзывы (0) Обсуждение (0) О товаре

пневмоцилиндр TN20x125 двойного действия

пневмоцилиндр TN20x125 двойного действия с креплением международного стандарта. Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.

Технические характеристики

свернуть

Параметр	Значение
Серия пневмоцилиндра	TN
Расшифровка серии	с двумя поршнями
Вид цилиндра(кинематич.)	линейный
Исполнение (тип штока, особенности монтажа)	с креплением международного стандарта
Конструкция (направления действия)	двойного действия
Рабочая среда	сжатый воздух
Допустимый размер частиц после фильтрации	<40 мкм
Диаметр поршня	20 мм х 2 шт.
Ход поршня	125 мм
Рабочее давление	0.15...1 МПа
Давление макс.	1.5 МПа
Рабочее усилие (при 5 бар)	25 кгс
Материал корпуса	дюраль
Рабочая температура	-20..+70°C
Магнитное кольцо на поршне	нет

Чертежи

свернуть

Модель	A	AB	AC	B	BA	C	CA	D	DA	G	H	J	JB	K	KB	MB	PA	PB	R	L	LB	LC	M
TN10x10	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	30	34	М5х0.8
TN10x20	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	30	34	М5х0.8
TN10x35	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	35	34	М5х0.8
TN10x50	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	45	34	М5х0.8
TN10x70	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	55	34	М5х0.8
TN10x100	58	12	46	42	41	17	16	6	7	18	5	3.5 и 6.5	10	M3x0.5	26	34	20	8.5	2.5	3.5 и 6	70	34	М5х0.8
TN16x10	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	30	47	М5х0.8
TN16x15	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	-	47	М5х0.8
TN16x20	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	35	47	М5х0.8
TN16x25	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	-	47	М5х0.8
TN16x30	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	40	47	М5х0.8
TN16x35	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	-	47	М5х0.8
TN16x40	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	45	47	М5х0.8
TN16x45	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	-	47	М5х0.8
TN16x50	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	50	47	М5х0.8
TN16x60	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	55	47	М5х0.8
TN16x70	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	60	47	М5х0.8
TN16x80	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	65	47	М5х0.8
TN16x100	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	75	47	М5х0.8
TN16x125	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	87.5	47	М5х0.8
TN16x150	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	100	47	М5х0.8
TN16x200	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	125	47	М5х0.8
TN20x10	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	35	55	М5х0.8
TN20x20	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	35	55	М5х0.8
TN20x30	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	40	55	М5х0.8
TN20x35	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	-	55	М5х0.8
TN20x50	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	50	55	М5х0.8
TN20x70	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	60	55	М5х0.8
TN20x80	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	65	55	М5х0.8
TN20x100	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	75	55	М5х0.8
TN20x125	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	87.5	55	М5х0.8
TN20x150	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	100	55	М5х0.8
TN20x200	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	125	55	М5х0.8
TN25x10	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	40	66	1/8"
TN25x20	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	40	66	1/8"
TN25x25	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	-	66	1/8"
TN25x35	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	-	66	1/8"
TN25x50	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	55	66	1/8"
TN25x70	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	65	66	1/8"
TN25x80	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	70	66	1/8"
TN25x150	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 84.5 и 8	105	66	1/8"
TN32x30	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	55	83	1/8"
TN32x50	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	65	83	1/8"
TN32x80	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	80	83	1/8"
TN32x100	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	90	83	1/8"
TN32x150	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	115	83	1/8"
TN32x200	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	140	83	1/8"
