работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30TN20x100 - Пневмоцилиндр

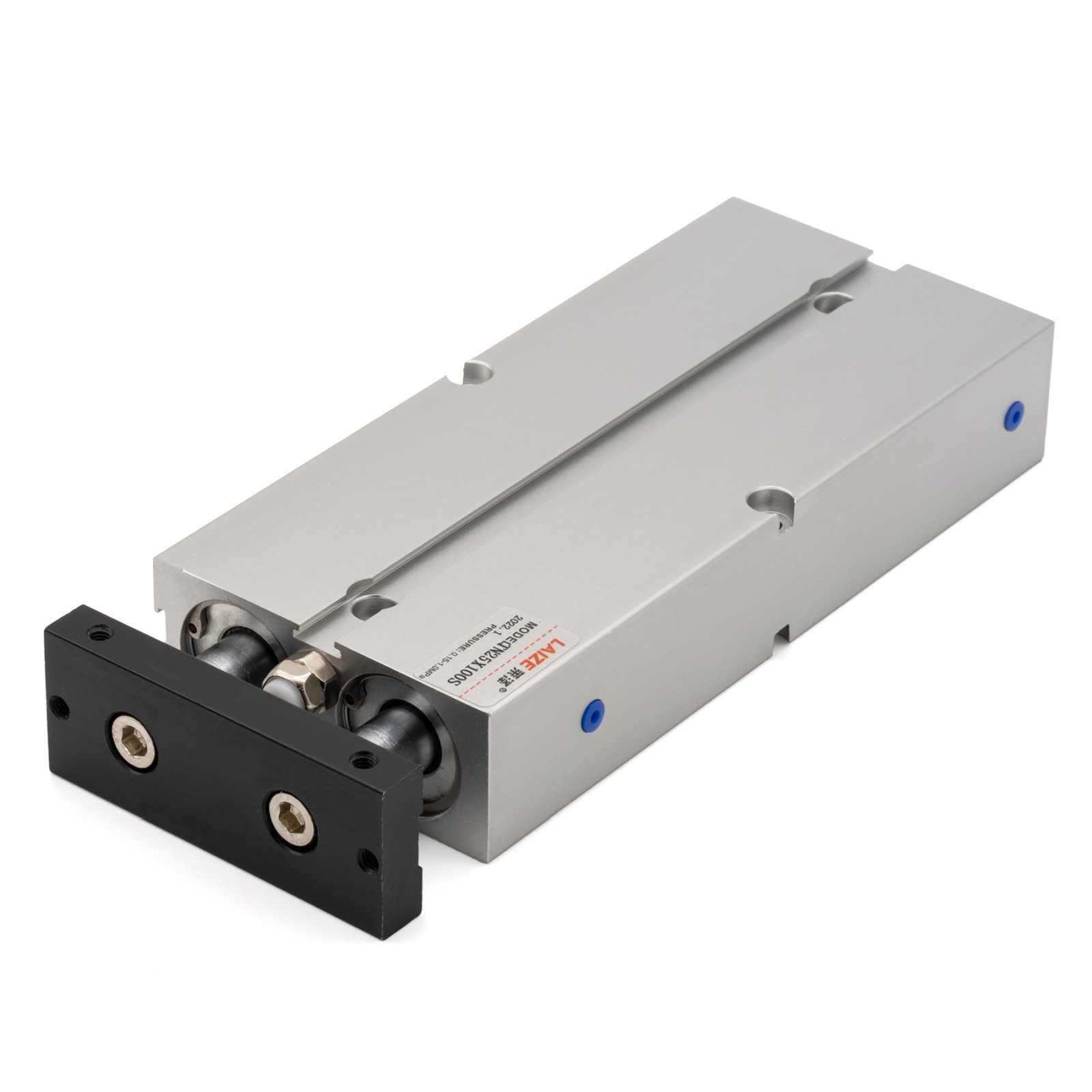

TN20x100 - Пневмоцилиндр Копировать информацию о товаре в буфер
Ход поршня 100 мм, Рабочее давление 0.15...1 МПа, с креплением международного стандарта
Наличие: ожидается 13.02.2025
(0)
отзывов: 0
Ход поршня
100 мм
Диаметр поршня
20 мм х 2 шт.
Рабочее усилие (5 бар)
25 кгс
Все характеристики
пневмоцилиндр TN20x100 двойного действия
пневмоцилиндр TN20x100 двойного действия с креплением международного стандарта. Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия пневмоцилиндра | TN |
| Расшифровка серии | с двумя поршнями |
| Вид цилиндра(кинематич.) | линейный |
| Исполнение (тип штока, особенности монтажа) | с креплением международного стандарта |
| Конструкция (направления действия) | двойного действия |
| Рабочая среда | сжатый воздух |
| Допустимый размер частиц после фильтрации | <40 мкм |
| Диаметр поршня | 20 мм х 2 шт. |
| Ход поршня | 100 мм |
| Рабочее давление | 0.15...1 МПа |
| Давление макс. | 1.5 МПа |
| Рабочее усилие (при 5 бар) | 25 кгс |
| Материал корпуса | дюраль |
| Рабочая температура | -20..+70°C |
| Магнитное кольцо на поршне | нет |
Чертежи
свернуть
| Модель | A | AB | AC | B | BA | C | CA | D | DA | G | H | J | JB | K | KB | MB | PA | PB | R | L | LB | LC | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TN16x20 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 35 | 47 | М5х0.8 |
| TN16x35 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 47 | М5х0.8 | |
| TN16x50 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 50 | 47 | М5х0.8 |
| TN16x80 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 65 | 47 | М5х0.8 |
| TN16x100 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 75 | 47 | М5х0.8 |
| TN16x125 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 87.5 | 47 | М5х0.8 |
| TN16x150 | 68 | 15 | 53 | 54 | 53 | 21 | 20 | 8 | 7 | 24 | 6 | 4.5 и 7.5 | 20 | M4x0.7 | 34 | 47 | 22 | 11 | 3 | 4.5 и 8 | 100 | 47 | М5х0.8 |
| TN20x20 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 35 | 55 | М5х0.8 |
| TN20x30 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 40 | 55 | М5х0.8 |
| TN20x50 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 50 | 55 | М5х0.8 |
| TN20x80 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 65 | 55 | М5х0.8 |
| TN20x100 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 75 | 55 | М5х0.8 |
| TN20x125 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 87.5 | 55 | М5х0.8 |
| TN20x150 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 100 | 55 | М5х0.8 |
| TN20x200 | 78 | 20 | 58 | 62 | 61 | 25 | 24 | 10 | 10 | 28 | 8 | 4.5 и 7.5 | 20 | M4x0.7 | 44 | 55 | 25 | 12 | 3.5 | 4.5 и 8 | 125 | 55 | М5х0.8 |
| TN25x25 | 81 | 19 | 62 | 73 | 72 | 30 | 29 | 12 | 9 | 34 | 10 | 4.5 и 7.5 | 30 | M4x0.7 | 56 | 66 | 27 | 12 | 6 | 4.5 и 8 | 66 | 1/8" | |
| TN25x50 | 81 | 19 | 62 | 73 | 72 | 30 | 29 | 12 | 9 | 34 | 10 | 4.5 и 7.5 | 30 | M4x0.7 | 56 | 66 | 27 | 12 | 6 | 4.5 и 8 | 55 | 66 | 1/8" |
| TN25x80 | 81 | 19 | 62 | 73 | 72 | 30 | 29 | 12 | 9 | 34 | 10 | 4.5 и 7.5 | 30 | M4x0.7 | 56 | 66 | 27 | 12 | 6 | 4.5 и 8 | 70 | 66 | 1/8" |
| TN25x150 | 81 | 19 | 62 | 73 | 72 | 30 | 29 | 12 | 9 | 34 | 10 | 4.5 и 7.5 | 30 | M4x0.7 | 56 | 66 | 27 | 12 | 6 | 4.5 и 84.5 и 8 | 105 | 66 | 1/8" |
| TN32x30 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 55 | 83 | 1/8" |
| TN32x50 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 65 | 83 | 1/8" |
| TN32x80 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 80 | 83 | 1/8" |
| TN32x100 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 90 | 83 | 1/8" |
| TN32x150 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 115 | 83 | 1/8" |
| TN32x200 | 108 | 30 | 78 | 96 | 94 | 40 | 38 | 16 | 13 | 42 | 14 | 5.5 и 13.5 | 35 | M8x1.25 | 72 | 83 | 40 | 14 | 10 | 4.5 и 8 | 140 | 83 | 1/8" |
