Штифт 16 мм*120 мм конический 1:50 ст45 закаленный, с резьбой M3 Копировать информацию о товаре в буфер
Наличие: есть (обновл. 08.12.2024)

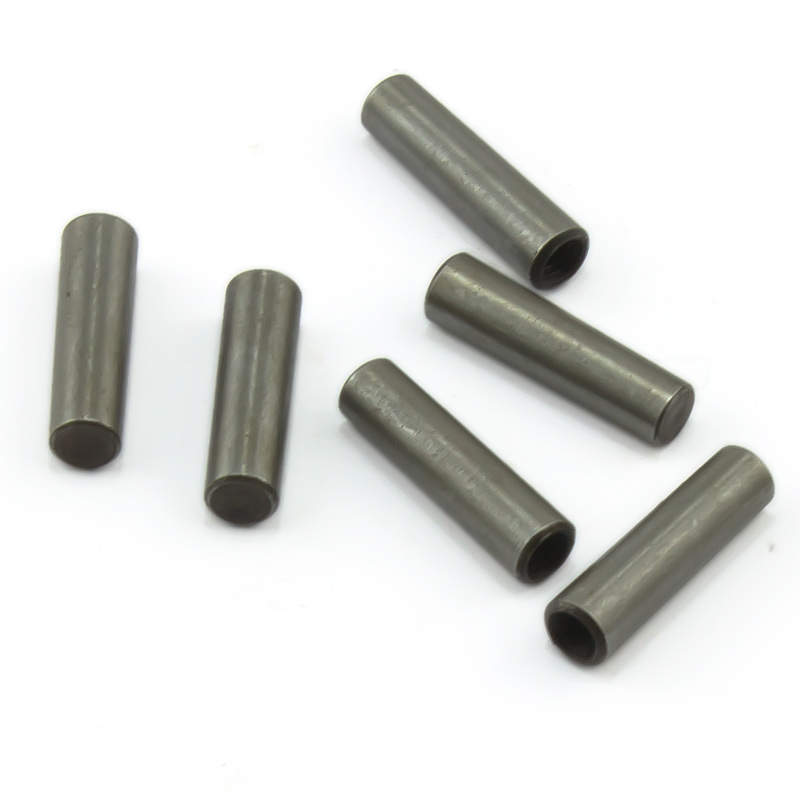

Стальной конусный закаленный штифт для фиксации металлических деталей
Штифты конические согласно ГОСТ 9464-79, с конусностью 1:50, закаленный.
Используются для установки в отверстия, чтобы обеспечить точную фиксацию двух деталей друг относительно друга.. Монтаж штифта выполняется в отверстие, выполненное сверлом с небольшим припуском, и затем подготовленное с помощью специальной конической развертки. Резьба M3 в штифте позволяет его без труда извлечь для повторной установки. Данный штифт изготовлен с отступлением от ГОСТ - изделие является закаленным.
У штифта в артикуле указывается минимальный диаметр.
Технические характеристики
| Свойство | Значение |
| Материал | ст45 |
| Конус | 1:50 |
| Длина | 120 мм |
| Диаметр | 16 мм |
Чертежи
| Модель | d | L | M |
|---|---|---|---|
| pin10*30 | 10 мм | 30 мм | M6 |
| pin10*40 | 10 мм | 40 мм | M6 |
| pin10*50 | 10 мм | 50 мм | M6 |
| pin12*40 | 12 мм | 40 мм | M8 |
| pin12*50 | 12 мм | 50 мм | M8 |
| pin12*60 | 12 мм | 60 мм | M8 |
| pin12*70 | 12 мм | 70 мм | M8 |
| pin16*60 | 16 мм | 60 мм | M10 |
| pin16*70 | 16 мм | 70 мм | M10 |
| pin16*70 | 16 мм | 80 мм | M10 |
| pin16*100 | 16 мм | 100 мм | M10 |
| pin16*120 | 16 мм | 120 мм | M3 |
| pin16*150 | 16 мм | 150 мм | M10 |
| pin18*120 | 18 мм | 120 мм | M10 |
| pin20*100 | 20 мм | 100 мм | M12 |
| pin20*120 | 20 мм | 120 мм | M12 |
| pin20*150 | 20 мм | 150 мм | M12 |
| pin20*70 | 20 мм | 70 мм | M12 |
| pin20*80 | 20 мм | 80 мм | M12 |
| pin5*16p | 5 мм | 16 мм | |
| pin5*16 | 5 мм | 16 мм | |
| pin5*20 | 5 мм | 20 мм | M3 |
| pin5*25 | 5 мм | 25 мм | M3 |
| pin5*30 | 5 мм | 30 мм | |
| pin5*30 | 5 мм | 30 мм | M3 |
| pin6*30 | 6 мм | 30 мм | |
| pin6*40 | 6 мм | 40 мм | M3 |
| pin6*50 | 6 мм | 50 мм | M3 |
| pin6*60 | 6 мм | 60 мм | M3 |
| pin6*70 | 6 мм | 70 мм | M3 |
| pin6*80 | 6 мм | 80 мм | M3 |
| pin8*30 | 8 мм | 30 мм | M5 |
| pin8*40 | 8 мм | 40 мм | M5 |
| pin8*50 | 8 мм | 50 мм | M5 |
| pin8*60 | 8 мм | 60 мм | M5 |
| pin8*90 | 8 мм | 90 мм | M5 |
