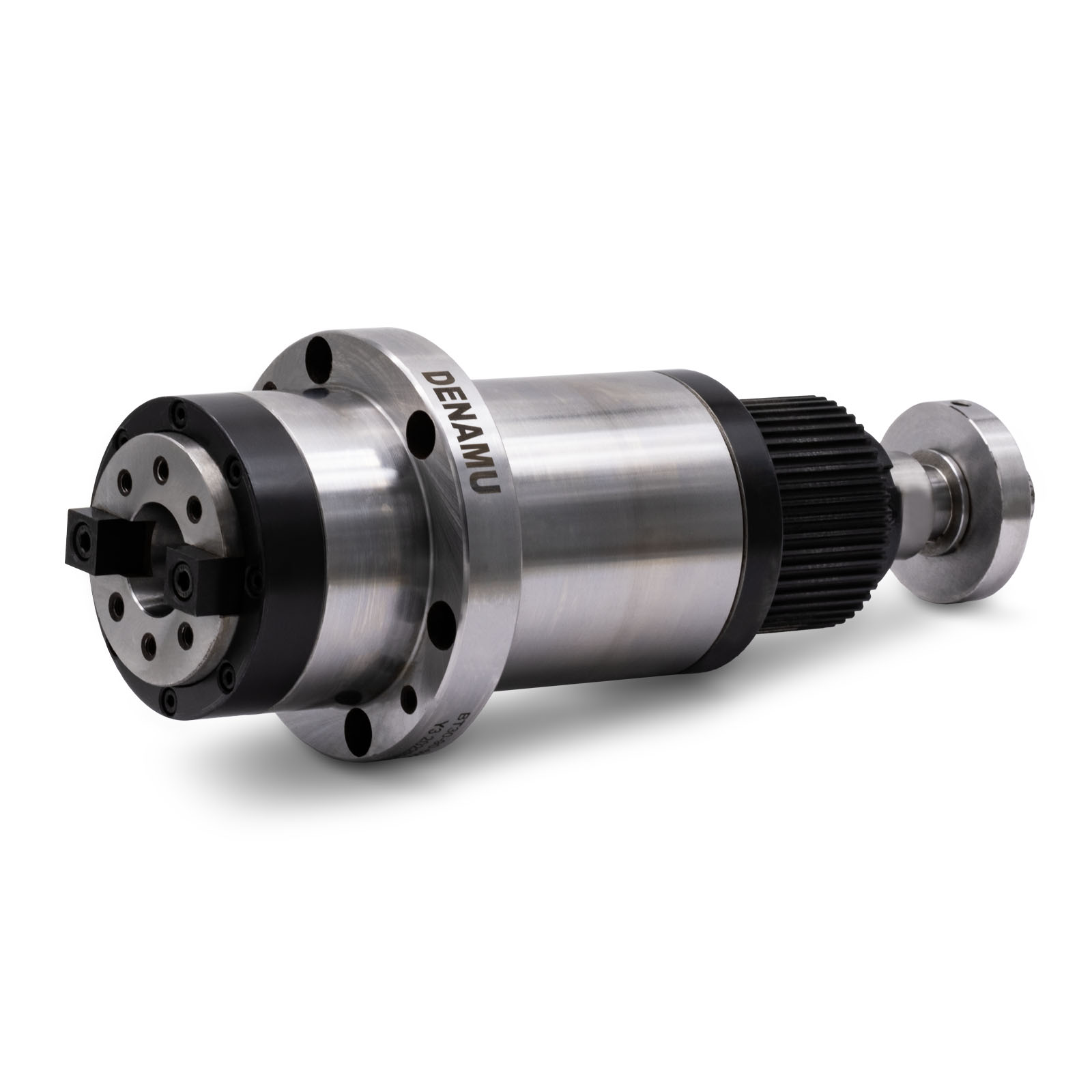

BT30-ATC-90с шпиндель ременной с автосменой и подачей СОЖ в инструмент

BT30-ATC-90с шпиндель ременной с автосменой и подачей СОЖ в инструмент Копировать информацию о товаре в буфер

Шпиндель с системой автоматической смены инструмента и подачей СОЖ/сжатого воздуха. Конус BT30, скорость до 6000 об/мин. Усилие разжима 300 кгс, ход 4.5 мм. Биение не более 0.008 мм на вылете 300 мм. Приводится в движение зубчатым шкивом с профилем 5М.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
109000 109 000 р. / шт

Ременноприводной шпиндель с автоматической сменой инструмента (ATC)

Фланцевое крепление, базирование по цилиндрической поверхности корпуса. Конус BT30, скорость до 6000 об/мин. Ременноприводные шпиндели используются в металлообрабатывающих фрезерных станках с ЧПУ, обрабатывающих центрах. Система ATC(automatic tool changer) позволяет автоматизировать смену инструмента, экономя время оператора станка. Для ATC можно использовать пневматический, гидравлический или иной цилиндр, развивающий необходимое усилие. В качестве привода подходят асинхронные двигатели мощностью до 4.5 кВт, синхронные сервоприводы мощностью до 3.0 кВт включительно. В роторе шпинделя сделано отверстие для подачи СОЖ/сжатого воздуха для очистки конуса. Отверстие изготавливается по требованию заказчика, шпиндели поставляются под заказ.

К шпинделю также по запросу поставляются аксессуары - шкивы, оправки, пневмоцилиндры.

Технические характеристики

Конус BT30, штревель 45°
Скорость 6000 об/мин
Биение не более 0.003 мкм(на выходе из конуса)
Динамическая балансировка класс G1
Подшипники радиально-упорные дуплексные
7008CDB/P4 - 1 пара, 7007CDB/P4 - 1 пара
Шкив 5M, Z=45
Усилие удержания штревеля 300 кгс
Усилие раскрытия зажима ATC 700 кгс
Ход штока зажима 4.5 мм
Монтаж вертикально, конусом вниз

Основные преимущества ременноприводных шпинделей

1) высокая жесткость
2) высокая точность
3) Способность передавать широкий диапазон мощностей

Отверстие в заднем конце ротора для подачи жидкости/СОЖ/воздуха:  Отверстие для подачи воздуха

Принцип действия механизма автосмены инструмента шпинделя (ATC)

Внутри оси шпинделя расположен лепестковый зажим, с лепестками особой формы, способной захватить штревель оправки:

 Зажим шпинделя ATC

Штревель и зажим должны подходить друг другу по типу и углу грани штревеля.
При фрезеровке оправка прочно удерживается лепестками зажима:

 Зажим шпинделя ATC

Когда наступает момент смены инструмента, система ЧПУ отводит шпиндель(или подает барабан с фрезами к шпинделю), после чего срабатывает пневмоцилиндр, который, нажимая на шток шпинделя, разжимает лепестки и оправка выпадает на свое место:

 Зажим шпинделя ATC

Затем система ЧПУ подает следующую оправку, пневмоцилиднр деактивируется, зажим за счет сил упругости возвращается на место, попутно захватывая новую оправку за штревель.

Чертежи
