работаем с 08:00 до 16:30, перерыв с 12:30 до 13:3036GP-42H250B08-100 - шаговый мотор редуктор
36GP-42H250B08-100 - шаговый мотор редуктор Копировать информацию о товаре в буфер
Фланец 42 мм (NEMA 17), Передаточное число 100:1, Скорость вращения 1.2 - 3.6 об/мин, Момент удержания 19,5 Нм
Наличие: есть (обновл. 09.12.2024)
(0)
отзывов: 0
Номинальный момент
0.94 Нм
Фланец
42 мм (NEMA 17)
Передаточное отношение
100:1 (204687/2057)
Крутящий момент, max.
19,5 Нм
Все характеристики

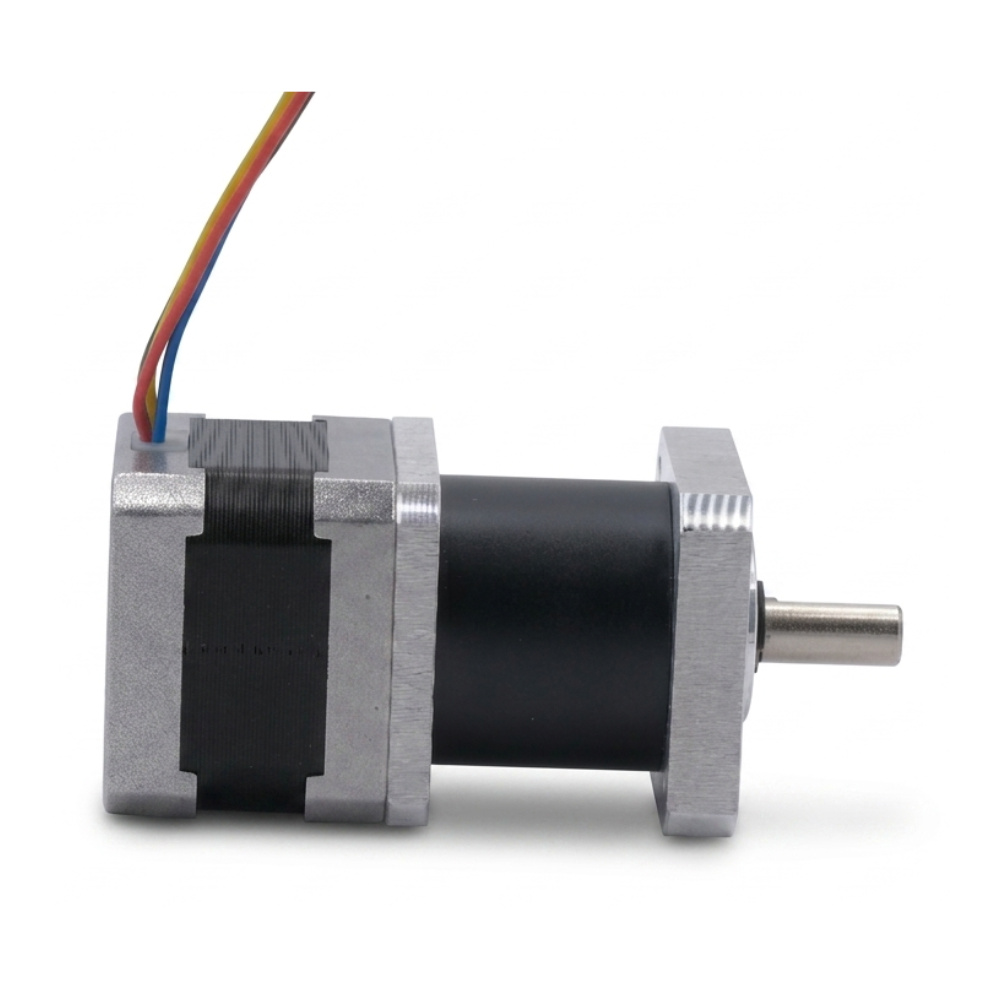

Планетарный шаговый мотор редуктор
Мотор-редуктор на базе шагового биполярного двигателя с фланцем 42 мм (NEMA 17) и прецизионного планетарного редуктора с передаточным отношением 100:1 (204687/2057), число ступеней редукции 3, выходной момент удержания 19,5 Нм, люфт до 1°
Технические характеристики
свернуть
Параметр | Значение |
---|---|
Тип редуктора | планетарный |
Ступень редукции | 3 |
Условное передаточное число | 100:1 |
Фактическое Передаточное число | 100:1 (204687/2057) |
Скорость | 1.2 - 3.6 об/мин |
Люфт | до 1° |
Момент удержания | 19,5 Нм |
Максимальный момент редуктора | 10 Нм |
Вес | 0.44 кг |
Типоразмер | 42 мм (NEMA 17) |
Чертежи
свернуть
Модель | П число | L | L1 | L2 | L3 | H | F | h | D | D1 | e | p | d | d1 | c | r | k | t | j |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
28GP-28H250E10-5 | 5.18:1 | 33 | 51 | 20 | 16.5 | 28 | 28 | 23 | 17 | 28 | 2 | 6.5 | 6 | M3 | 5.5 | 12 | - | - | - |
28GP-28H250E10-19 | 19.2:1 | 40 | 51 | 20 | 16.5 | 28 | 28 | 23 | 17 | 28 | 2 | 6.5 | 6 | M3 | 5.5 | 12 | - | - | - |
28GP-28H250E10-27 | 26.85:1 | 40 | 51 | 20 | 16.5 | 28 | 28 | 23 | 17 | 28 | 2 | 6.5 | 6 | M3 | 5.5 | 12 | - | - | - |
28GP-28H250E10-100 | 99.5:1 | 46 | 51 | 20 | 16.5 | 28 | 28 | 23 | 17 | 28 | 2 | 6.5 | 6 | M3 | 5.5 | 12 | - | - | - |
36GP-42H250B08-5 | 5.18:1 | 28.5 | 41 | 20 | 17 | 42 | 42 | 31 | 22 | 35 | 2 | 8.5 | 8 | M4 | 7 | 15 | - | - | - |
36GP-42H250B08-14 | 13,73:1 | 35 | 41 | 20 | 17 | 42 | 42 | 31 | 22 | 35 | 2 | 8.5 | 8 | M4 | 7 | 15 | - | - | - |
36GP-42H250B08-27 | 26.85:1 | 35 | 41 | 20 | 17 | 42 | 42 | 31 | 22 | 35 | 2 | 8.5 | 8 | M4 | 7 | 15 | - | - | - |
36GP-42H250B08-100 | 99.5:1 | 41 | 41 | 20 | 17 | 42 | 42 | 31 | 22 | 35 | 2 | 8.5 | 8 | M4 | 7 | 15 | - | - | - |
56GP-57H250E40-4 | 4.25:1 | 41.5 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-13 | 12.96:1 | 53 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-15 | 15.3:1 | 53 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-18 | 18.06:1 | 53 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-47 | 46.66:1 | 64.5 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-55 | 55.08:1 | 64.5 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-65 | 65.03:1 | 64.5 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | 16 | 20 | 5 | |
56GP-57H250E40-77 | 76.77:1 | 64.5 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-168 | 167.96:1 | 84 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-198 | 198.29:1 | 84 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-234 | 234.09:1 | 84 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-276 | 276.36:1 | 84 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
56GP-57H250E40-326 | 236.25:1 | 84 | 76 | 28 | 23 | 56 | 56 | 47.14 | 32 | 56 | 2.2 | 10.5 | 14 | 4.2 | - | - | 16 | 20 | 5 |
STPG86-80 | 4:1 | 104 | 80 | 40.5 | 36 | 90 | 86 | 70,71 | 80 | 80 | 3 | 10 | 20 | 6.5 | - | - | 22.5 | 28 | 6 |
STPG86-80 | 10:1 | 104 | 80 | 40.5 | 36 | 90 | 86 | 70,71 | 80 | 80 | 3 | 10 | 20 | 6.5 | - | - | 22.5 | 28 | 6 |
STPG86-114 4:1 | 4:1 | 104 | 114 | 40.5 | 36 | 90 | 86 | 70,71 | 80 | 80 | 3 | 10 | 20 | 6.5 | - | - | 22.5 | 28 | 6 |
STPG86-114 10:1 | 10:1 | 104 | 114 | 40.5 | 36 | 90 | 86 | 70,71 | 80 | 80 | 3 | 10 | 20 | 6.5 | - | - | 22.5 | 28 | 6 |
