56GP-57H250E40-47 - шаговый мотор редуктор
Новинка
56GP-57H250E40-47 - шаговый мотор редуктор

56GP-57H250E40-47 - шаговый мотор редуктор Копировать информацию о товаре в буфер

Фланец 57 мм (NEMA 23), Передаточное число 47:1, Скорость вращения 2.6 - 7.7 об/мин, Момент удержания 6.9 Нм

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Номинальный момент
2.2 Нм
Фланец
57 мм (NEMA 23)
Передаточное отношение
47:1 (5832/125)
Крутящий момент, max.|
6.9 Нм
Все характеристики
(0)
отзывов: 0
14390 14 390 р. / шт

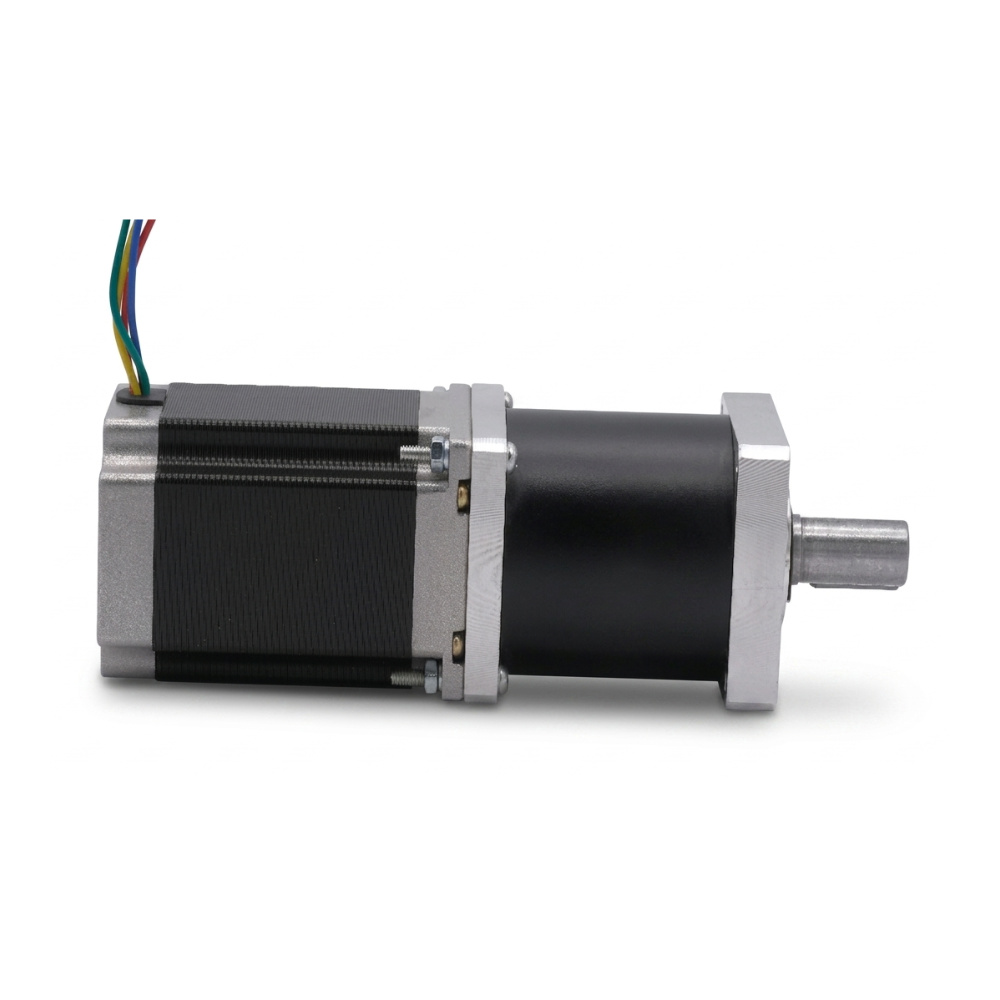

Планетарный шаговый мотор редуктор

Мотор-редуктор на базе шагового биполярного двигателя с фланцем 57 мм (NEMA 23) и прецизионного планетарного редуктора с передаточным отношением 47:1 (5832/125), число ступеней редукции 3, выходной момент удержания 6.9 Нм, люфт до 1°

Технические характеристики

ПараметрЗначение
Тип редукторапланетарный
Ступень редукции3
Условное передаточное число47:1
Фактическое Передаточное число47:1 (5832/125)
Скорость2.6 - 7.7 об/мин
Люфтдо 1°
Момент удержания6.9 Нм
Максимальный момент редуктора60 Нм
Вес1.82 кг

Чертежи

свернуть
Чертеж для

МодельП числоLL1L2L3HFhDD1epdd1crktj
28GP-28H250E10-5 5.18:133512016.5282823172826.56M35.512---
28GP-28H250E10-19 19.2:140512016.5282823172826.56M35.512---
28GP-28H250E10-27 26.85:140512016.5282823172826.56M35.512---
28GP-28H250E10-100 99.5:146512016.5282823172826.56M35.512---
36GP-42H250B08-5 5.18:128.5412017424231223528.58M4715---
36GP-42H250B08-14 13,73:135412017424231223528.58M4715---
36GP-42H250B08-27 26.85:135412017424231223528.58M4715---
36GP-42H250B08-100 99.5:141412017424231223528.58M4715---
56GP-57H250E40-4 4.25:141.5762823565647.1432562.210.5144.2--16205
56GP-57H250E40-13 12.96:153762823565647.1432562.210.5144.2--16205
56GP-57H250E40-15 15.3:153762823565647.1432562.210.5144.2--16205
56GP-57H250E40-18 18.06:153762823565647.1432562.210.5144.2--16205
56GP-57H250E40-47 46.66:164.5762823565647.1432562.210.5144.2--16205
56GP-57H250E40-55 55.08:164.5762823565647.1432562.210.5144.2--16205
56GP-57H250E40-65 65.03:164.5762823565647.1432562.210.5144.2-16205
56GP-57H250E40-77 76.77:164.5762823565647.1432562.210.5144.2--16205
56GP-57H250E40-168 167.96:184762823565647.1432562.210.5144.2--16205
56GP-57H250E40-198 198.29:184762823565647.1432562.210.5144.2--16205
56GP-57H250E40-234 234.09:184762823565647.1432562.210.5144.2--16205
56GP-57H250E40-276 276.36:184762823565647.1432562.210.5144.2--16205
56GP-57H250E40-326 236.25:184762823565647.1432562.210.5144.2--16205
STPG86-80 4:11048040.536908670,718080310206.5--22.5286
STPG86-80 10:11048040.536908670,718080310206.5--22.5286
STPG86-114 4:1 4:110411440.536908670,718080310206.5--22.5286
STPG86-114 10:1 10:110411440.536908670,718080310206.5--22.5286
