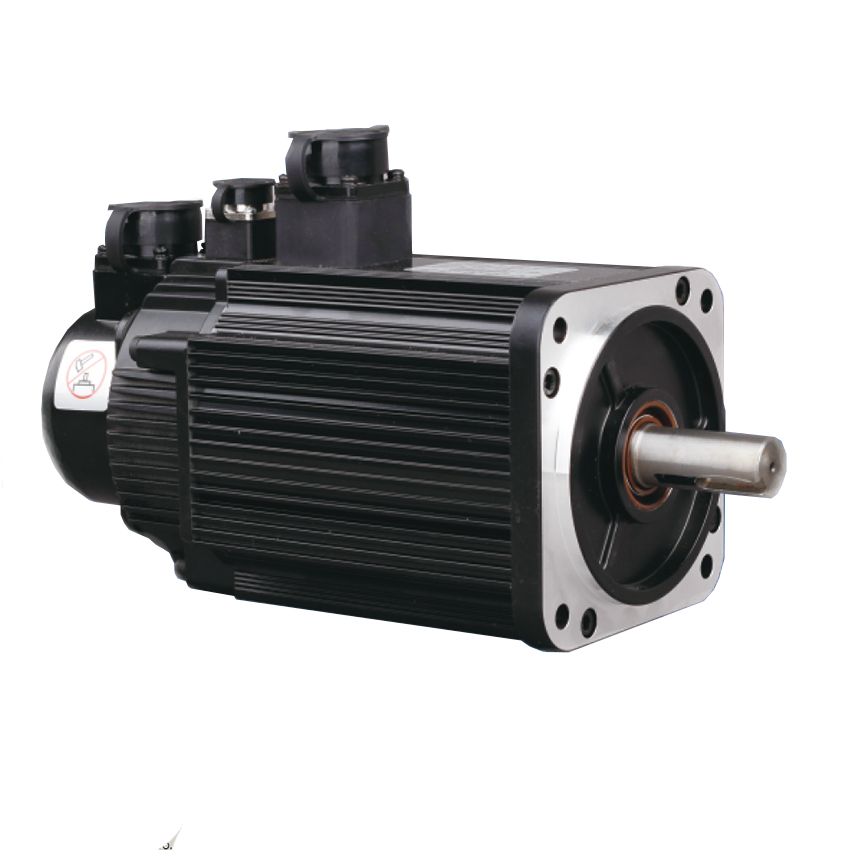

SM130-G15015LZB - серводвигатель бесщеточный с тормозом
SM130-G15015LZB - серводвигатель бесщеточный с тормозом Копировать информацию о товаре в буфер
Бесщеточный синхронный серводвигатель переменного тока с фланцем 130 мм, с тормозом. Мощность 2.3 кВт, момент до 45 Нм, скорость вращения 1500 об/мин.
Бесщеточный серводвигатель переменного тока (PMSM servomotor), с тормозом
Бесщеточный синхронный серводвигатель переменного тока с фланцем 130 мм, с тормозом.Мощность 2.3 кВт, момент 15 Нм. На задний вал установлен электромагнитный тормоз 2 Нм, напряжение питания тормоза 24 В. Подключение осуществляется напрямую к блоку питания, потребляемая мощность не более 15 Вт.
Руководство на SM130-G15015LZB (pdf)Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Номинальная мощность | 2.3 кВт |
| Напряжение | 220 В |
| Ток обмотки(ном.) | 9.5 А |
| Максимальный ток | |
| Скорость | 1500 об/мин |
| Крутящий момент | 15 Нм |
| Момент пиковый | 45 Нм |
| Фланец | 130 мм |
| Момент инерции | |
| Индуктивность | 2.4 мГн |
| Сопротивление | 0.46 Ом |
| Класс защиты | IP54 |
| Масса | 17.3 кг |
| Температура окр. среды | |
| Энкодер | оптический инкрементальный 10000 имп./об. |
| Момент удержания тормоза | 2 Нм |
| Питание тормоза | 24 В |
Чертежи
свернуть
Рейтинг покупателей
0
/ 5
Оценок пока нет
Уже приобрели товар? Не забудьте рассказать о его преимуществах и недостатках, чтобы помочь другим покупателям сделать свой выбор. При выборе товара появился вопрос к нашим специалистам? Спросите нас в разделе «Обсуждение».
Оставить свой отзыв
Отзывы о товаре
SM130-G15015LZB - серводвигатель бесщеточный с тормозом
SM130-G15015LZB - серводвигатель бесщеточный с тормозом
Оставить свой отзыв
Есть вопрос о товаре? Мы ответим!
SM130-G15015LZB - серводвигатель бесщеточный с тормозом - обсуждение
Задать вопрос
Сергей
19 августа 2022
Возможно ли синхронизировать вращение четырёх серводвигателей SM130-G15015LZB с помощью серводрайверов L3N-50D для подъёмника через четыре ШВП по углам? И что для этой синхронизации нужно дополнительно купить и сделать?
Ответ магазина:
Синхронизация может быть организована
а) на уровне контроллера(выдавать синхронные импульсы на 4 выхода)
б) на уровне кабеля(просто развести один выход на 4 драйвера - для этого ВЫХОД контроллера должен выдавать нужный ток для 4 входов)
в) на уровне кабеля с применением буфера, например DIS-4CH. В этом случае ваша задача убедиться в достаточности приемистости буфера, и в случае её нехватки - рассмотреть настройки электронных редукторов на драйвере.
б) на уровне кабеля(просто развести один выход на 4 драйвера - для этого ВЫХОД контроллера должен выдавать нужный ток для 4 входов)
в) на уровне кабеля с применением буфера, например DIS-4CH. В этом случае ваша задача убедиться в достаточности приемистости буфера, и в случае её нехватки - рассмотреть настройки электронных редукторов на драйвере.
Дмитрий
5 марта 2022
Почему нет ни одного кабеля штекера в комплекте?
Ответ магазина:
Потому что их там быть и не должно. Кабели поставляются отдельно.
Потому что их там быть и не должно. Кабели поставляются отдельно.
Дмитрий
4 марта 2022
Купили данный двигатель пришел без штекеров и инструкции а на сайте нет .Нужна распайку выходных штекеров
Ответ магазина:
Распиновка завтра будет в документации на двигатель. Но серводвигатели гарантированно работают только с родными кабелями, работа с иными кабелями не гарантируется. Это стандарт де-факто.
Распиновка завтра будет в документации на двигатель. Но серводвигатели гарантированно работают только с родными кабелями, работа с иными кабелями не гарантируется. Это стандарт де-факто.
Михрютин Вадим
6 сентября 2021
Какова максимальная частота вращения вала этого электродвигателя?
Кокой развивается крутящий момент на этой частоте?
Ответ магазина:
в описании товара указано: 1500 об/мин, 15 Нм, перегрузочная способность до 2-3 раз.
в описании товара указано: 1500 об/мин, 15 Нм, перегрузочная способность до 2-3 раз.
Игорь
31 июля 2021
Здравствуйте! Этот двигатель может работать от сетевого напряжения 3 фазы 220 вольт ? Планирую установить вместо синхронного реактивного. Требуется синхронное вращение с другим двигателем 1500 об.мин.
Ответ магазина:
Может. Двигатель синхронный, будет вращаться с частотой поля.
Может. Двигатель синхронный, будет вращаться с частотой поля.
Степан
2 марта 2020
В pdf документации и чертеже на странице диаметры вала различаются!
Ответ магазина:
Вал 22 мм. Чертеж исправим.
Вал 22 мм. Чертеж исправим.
