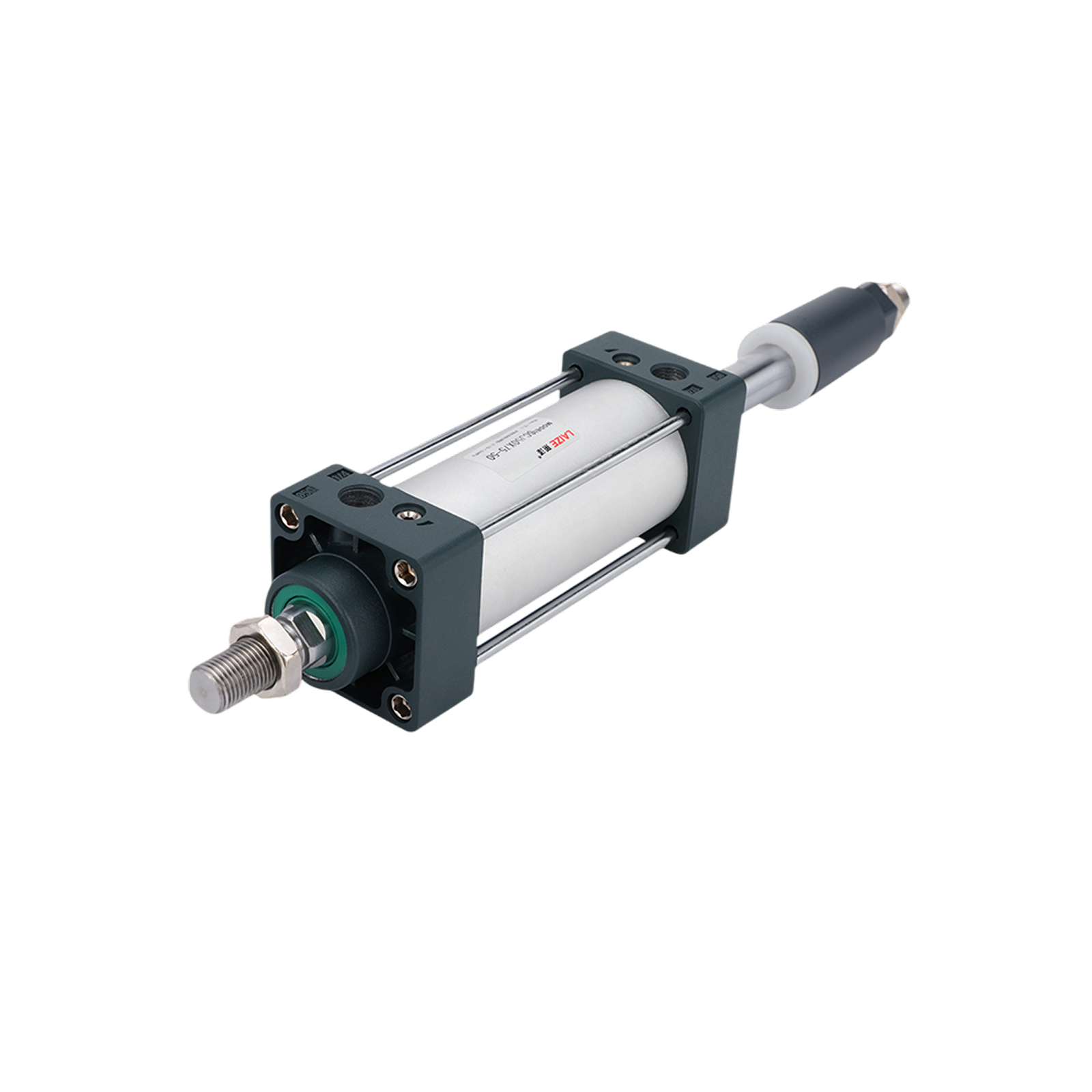

работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30SCJ50x75 - Пневмоцилиндр
SCJ50x75 - Пневмоцилиндр Копировать информацию о товаре в буфер
Ход поршня 75 мм, Рабочее давление 0.15...1 МПа, шток двухсторонний регулируемый с огрананичителем хода
Наличие: есть (обновл. 12.11.2025)
(0)
отзывов: 0
Ход поршня
75 мм
⌀ поршня
50 мм
Все характеристики
пневмоцилиндр SCJ50x75 двойного действия
пневмоцилиндр SCJ50x75 двойного действия шток двухсторонний регулируемый с огрананичителем хода. Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия пневмоцилиндра | SCJ |
| Расшифровка серии | серия с проходным штоком и регулировкой хода |
| Вид цилиндра(кинематич.) | линейный |
| Исполнение (тип штока, особенности монтажа) | шток двухсторонний регулируемый с огрананичителем хода |
| Конструкция (направления действия) | двойного действия |
| Рабочая среда | сжатый воздух |
| Допустимый размер частиц после фильтрации | <40 мкм |
| Диаметр поршня | 50 мм |
| Ход поршня | 75 мм |
| Рабочее давление | 0.15...1 МПа |
| Давление макс. | 1.5 МПа |
| Рабочая температура | -20..+70°C |
| Магнитное кольцо на поршне | нет |
Чертежи
свернуть
| Серия | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCJ32 | 187 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10x1.25 | M6x1 | 9.5 |
| SCJ40 | 191 | 49 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12x1.25 | M6x1 | 9.5 |
| SCJ50 | 207 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16x1.5 | M6x1 | 9.5 |
| SCJ63 | 209 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16x1.5 | M8x1.25 | 9.5 |
| SCJ80 | 258 | 75 | 107 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20x1.5 | M10x1.5 | 11.5 |
| SCJ100 | 264 | 75 | 113 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20x1.5 | M10x1.5 | 11.5 |
| SCJ125 | 291 | 104 | 122 | 55 | 70 | 34 | 33 | 54 | 40 | 10 | М27х2 | М12х1.75 | 15.5 |
| SCJ160 | 352 | 123 | 168 | 62 | 91 | 32 | 48 | 72 | 55 | 18 | М36х2 | М16х2 | 17.5 |
| SCJ200 | 362 | 167 | 180 | 80 | 112 | 55 | 48 | 72 | 55 | 18 | М36х2 | М16х2 | 17.5 |
| N | O | P | Q | R | S | T | V | W | Z |
|---|---|---|---|---|---|---|---|---|---|
| 14 | 1/8" | 5.5 | 6 | 6.5 | 45 | 33 | 12 | 10 | 21 |
| 15 | 1/4" | 6 | 5 | 8.5 | 50 | 37 | 16 | 14 | 21 |
| 17 | 1/4" | 8.5 | 2.5 | 10 | 62 | 47 | 20 | 17 | 23 |
| 15 | 3/8" | 9.5 | 4 | 8.5 | 75 | 56 | 20 | 17 | 23 |
| 19.5 | 3/8" | 10 | 4.5 | 14 | 94 | 70 | 25 | 22 | 29 |
| 16.5 | 1/2" | 11 | 6.5 | 14 | 112 | 84 | 25 | 22 | 29 |
| 16.5 | 1/2" | / | / | / | 140 | 110 | 32 | 27 | 32 |
| 25 | 1/2" | / | / | / | 180 | 140 | 40 | 36 | 40 |
| 25 | 3/4" | / | / | / | 220 | 175 | 40 | 36 | 40 |
