работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30S40U-MCLNR12 - Резец токарный расточной
Новинка
S40U-MCLNR12 - Резец токарный расточной Копировать информацию о товаре в буфер
Резец механический расточной, длина 350 мм, вид точения внутреннее, исполнение правое. Для пластин CN..1204, высота резания .
Наличие: есть (обновл. 08.12.2024)
(0)
отзывов: 0
Угол
95°
Типоразмер
1204
Тип
расточной
Крепление
M (прижим клин - прихватом сверху)
Пластинка
CN..1204
Все характеристики

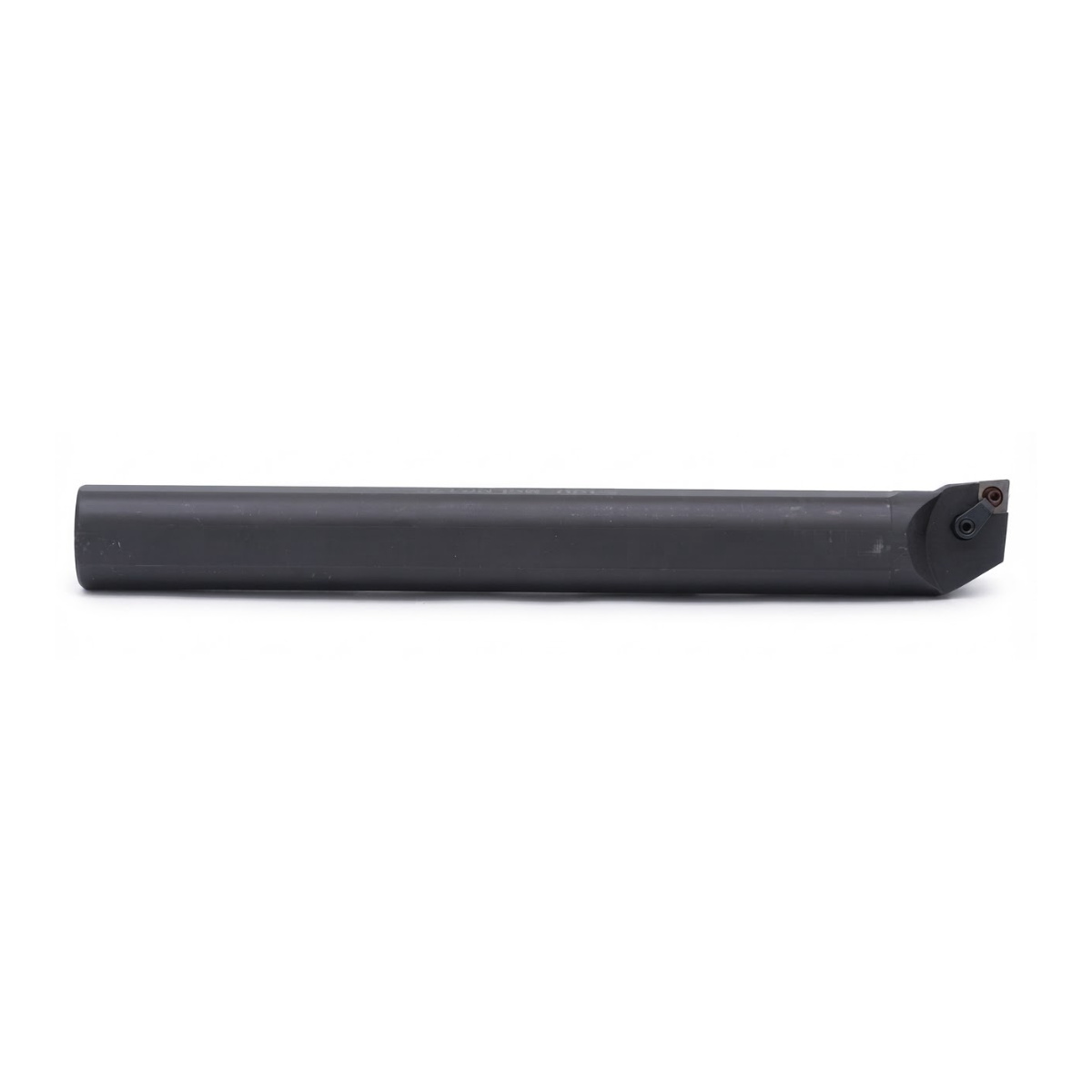

Державка S40U-MCLNR12 для ромбовидных пластин
Державка со сменными твердосплавными пластинами для внутренней обработки на универсальных токарных станках и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Тип резца | расточной |
| Точение | внутреннее |
| Вид пластинок | CN..1204 |
| Типоразмер резца | 1204 |
| Конструкция | отогнутый |
| Высота резания | 26 мм |
| Длина резца | 350 мм |
| Ширина корпуса | 38 мм |
| Крепление пластинки | M (прижим клин - прихватом сверху) |
| Крепежный винт | MCT617 |
| Ключ для крепежного винта | L2.5, L3.0 |
| Главный угол в плане | 95° |
| Задний угол пластинки | 7° |
| Материал корпуса державки | Сталь 40CrMo (40ХМЛ) |
| Твердость поверхности державки | HRC 40 |
Чертежи
свернуть
| Модель | Мин. ⌀ отверстия | d | f | L | L1 | H | a |
|---|---|---|---|---|---|---|---|
| S16Q-MCLNR12 | 20 мм | 16 мм | 11 мм | 180 | 35 мм | 14,8 мм | 18 |
| S20R-MCLNR12 | 25 мм | 20 мм | 13 мм | 180 мм | 45 мм | 19 мм | 15 |
| S25S-MCLNR12 | 32 мм | 25 мм | 16.5 мм | 250 мм | 45 мм | 24 мм | 12 |
| S40U-MCLNR16 | 50 мм | 40 мм | 26 мм | 300 мм | 55 мм | 38 мм | 15 |
| S32T-MCLNR12 | 40 мм | 32 мм | 22.5 мм | 300 мм | 50 мм | 30 мм | 17 |
| S40U-MCLNR12 | 50 мм | 40 мм | 26 мм | 350 мм | 55 мм | 38 мм | 15 |
Доп. параметры
| Модель | Тип пластинки | Тип подложки | Винт | Прижим | Винт прижима | Ключ |
|---|---|---|---|---|---|---|
| S16Q-MCLNR12 | CN..1204 | X | MCT613 | HL1810 | MCS620 | L2.5\L3.0 |
| S20R-MCLNR12 | CN..1204 | X | MCT613 | HL1810 | MCS620 | L2.5\L3.0 |
| S25S-MCLNR12 | CN..1204 | X | MCT613 | HL1810 | MCS620 | L2.5\L3.0 |
| S40U-MCLNR16 | CN..1204 | MC1204 | MCT617 | HL1814 | MCS625 | L2.5\L3.0 |
| S32T-MCLNR12 | CN..1204 | MC1204 | MCT617 | HL1814 | MCS625 | L2.5\L3.0 |
| S40U-MCLNR12 | CN..1204 | MC1204 | MCT617 | HL1814 | MCS620 | L2.5\L3.0 |
