DIS-4CH разветвитель дифференциальных сигналов

DIS-4CH разветвитель дифференциальных сигналов
DIS-4CH разветвитель дифференциальных сигналов
4249 руб. /шт
Кол-во:
Избранное
Сравнить

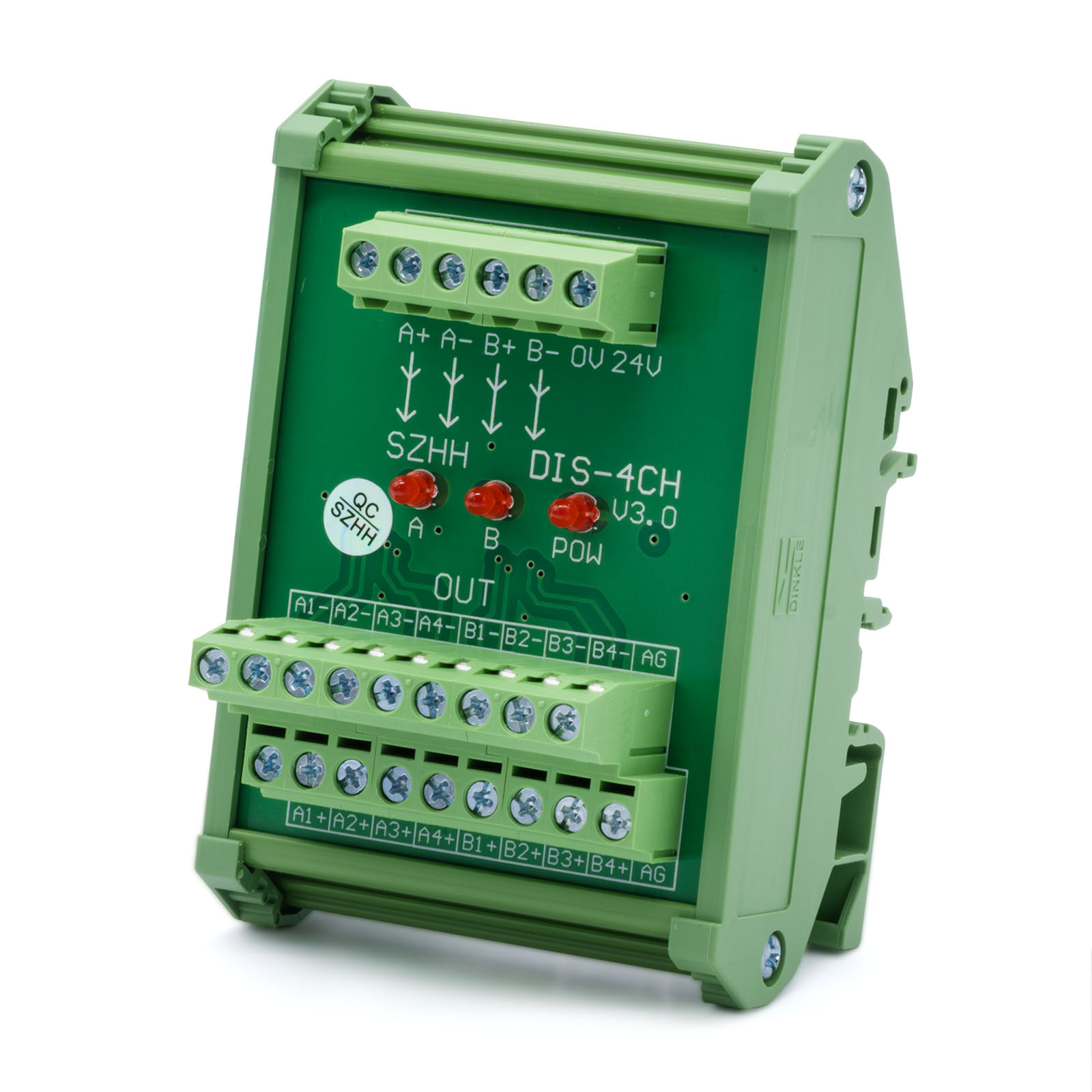

Разветвитель дифференциальных сигналов RS422, по схеме «2 в 8», с монтажом на DIN-рейку. Служит для распараллеливания 2 дифференциальных каналов, каждый из которых дублируется на 4 парах выходов. Пример применения разветвителя – синхронное движение 4 приводов, управляемых диф. сигналами «STEP/DIR» от 1 источника.
Рейтинг
  • Отзывы
  • Технические характеристики
  • Скачать
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания12- 24 В
Входные и выходные сигналыRS422 (до 24 В)
Максимальная частота2 Мгц (см. спецификацию на RS422
Габаритные размеры

Схема подключения:

Разветвитель пары диф. сигналов 2 в 8, на DIN-рейку. Схематический чертеж.


Назначение контактов:

X+, X-, Y+, Y- клеммы подключения входных диф. сигналов
A+, A-, B+,B- парные клеммы подключения выходных каналов.
AG – контакт заземления. Используется, если на входе приемника диф. сигнала – линейный формирователь(усилитель сигнала). В этом случае AG соединяется с референсной землей приемника. Если приемник выходного сигнала –входная оптопара, AG не используется.
