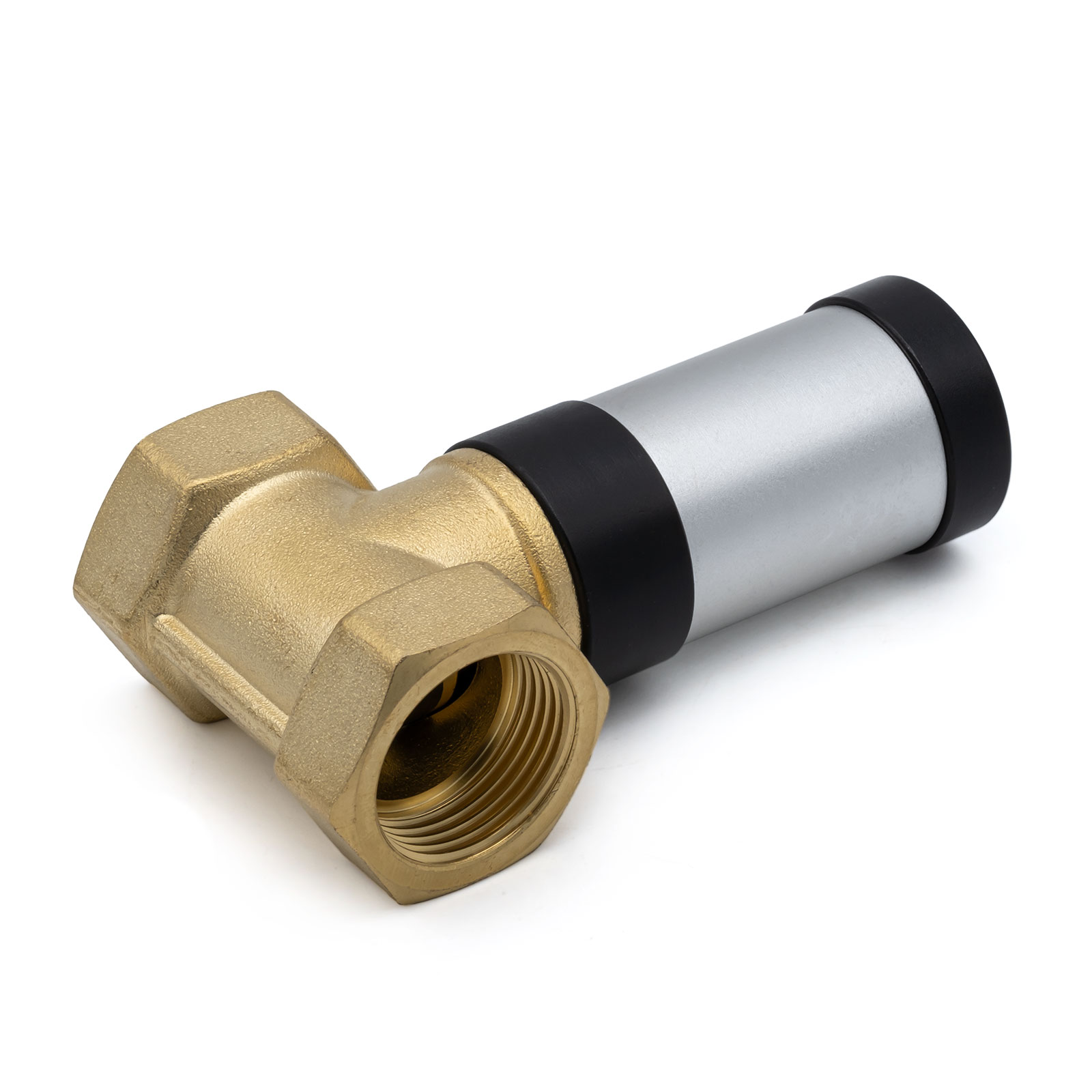

Q22HD-40 - Клапан с пневмоуправлением

Q22HD-40 - Клапан с пневмоуправлением Копировать информацию о товаре в буфер

Клапан с пневмоуправлением, Номинальный диаметр 40 мм
Наличие: есть (обновл. 15.11.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Номинальный диаметр
40 мм
Материал
латунь
Все характеристики
(0)
отзывов: 0
10020 10 020 р. / шт

Q22HD-40 - Двухпозиционный двухходовой клапан с пневмоуправлением

Универсальный двухпозиционный двухходовой нормальнозамкнутый клапан с пневмоуправлением. Клапан предназначен для управления потоком воздуха, воды, сжиженного газа и различных жидкостей с небольшой кинематической вязкостью. Запирающий (регулирующий) поток жидкости/воздуха механизм клапана снабжен пружиной, удерживающей поршень клапана в нормальнозамкнутом положении. При подаче сжатого воздуха в порт клапана поршень запирающего механизма перемещается, сжимая пружину, на расстояние пропорциональное поданному давлению, открывая клапан. При снятии управляющего давления клапан закрывается под действием пружины. Используется в системах тепло-, газо- и водоснабжения, в системах промышленной автоматизации и станках, медицинской и химической промышленности.

Технические характеристики

ПараметрЗначение
Номинальный диаметр40 мм
Kv (коэффициент пропускной способности)25
Средавоздух, вода, сжиженный газ, жидкости с небольшой кинематической вязкостью
Рабочее давление0.15...0.8 МПа
Температура среды-5..+60°C
Материаллатунь

Чертежи

свернуть
Чертеж для

МодельABCDMSH
Q22HD-15 94 мм60 мм45 ммG 1/2"G 1/825 мм31 мм
Q22HD-20 102 мм60 мм44 ммG 3/4"G 1/833 мм31 мм
Q22HD-25 114 мм63 мм66 ммG 1"G 1/839 мм40 мм
Q22HD-32 146 мм85 мм77 ммG 1 1/4"G 1/848 мм47 мм
Q22HD-40 160 мм90 мм83 ммG 1 1/2"G 1/854 мм55 мм
Q22HD-50 178 мм94 мм100 ммG 2"G 1/866 мм68 мм
