работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30Поворотная ось 17-50-100B четырехкулачковая на волновом редукторе 50:1
Поворотная ось 17-50-100B четырехкулачковая на волновом редукторе 50:1 Копировать информацию о товаре в буфер

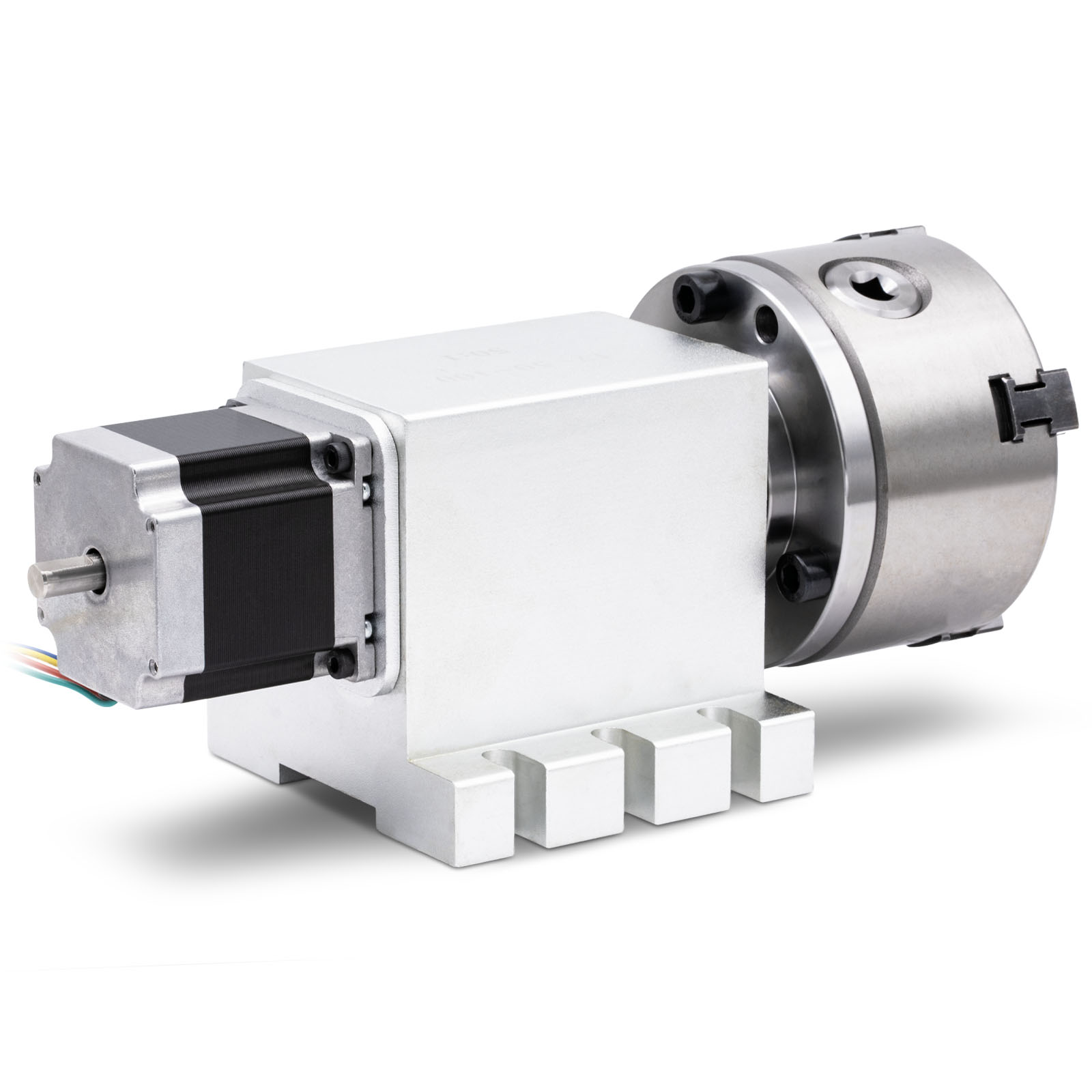

Поворотная ось для гравировально-фрезерного станка с ЧПУ на базе безлюфтового волнового редуктора 50:1 и шагового двигателя 57 мм, реальный люфт . Четырехкулачковый самоцентрирующий токарный патрон K12-100, высота от опоры до оси вращения . В комплекте ключ, прямые и обратные кулачки.
Наличие: есть (обновл. 24.07.2025)
Поворотная(четвертая) ось для гравировально-фрезерного станка с ЧПУ, на базе волнового редуктора и шагового двигателя.
Волновые(гармонически) редукторы некоторые производители называют "безлюфтовыми". Несмотря на то, что это не так, люфт волнового редуктора действительно очень мал(как минимум в несколько раз меньше, чем у планетарных). Данные оси собраны на снятых с пром. роботов редуктора с небольшой выработкой, общий люфт патрона оси не превышает 2 угловых минут. В комплект входит ключ и 2 набора кулачков. Вал с другой стороны мотора позволяет поставить ручку-штурвал. Патрон установлен на редуктор через вал диаметром 25 мм. Хорошо подходит для прецизионной обработки заготовок из пластика, дерева и в щадящих режимах - цветного металла.Технические характеристики
свернуть
| Токарный патрон | K12-100 |
| Тип редуктора | |
| Передаточное отношение редуктора | 50:1 |
| Люфт | |
| Макс. крутящий момент | |
| Рабочий крутящий момент | |
| Осевая нагрузка (пиковая) | |
| Радиальная нагрузка (пиковая) | |
| Крутящий момент, перпендикулярный оси | |
| Пиковый момент, перпендикулярный оси | |
| Шаг(может быть уменьшен настройками драйвера) | |
| Двигатель | |
| Ток | 3.0 А |
| Высота центра |
Чертежи
свернуть
| Модель | Патрон | Типоразмер двигателя | Передаточное отношение | Номинальный крутящий момент | Максимальный крутящий момент | Кратковременный пиковай момент |
|---|---|---|---|---|---|---|
| 14-50-80A | K11-80 | NEMA23(57 мм) | 50:1 | 9 Нм | 23 Нм | 46 Нм |
| 14-50-80B | K12-80 | NEMA23(57 мм) | 50:1 | 9 Нм | 23 Нм | 46 Нм |
| 14-50-100A | K11-100 | NEMA23(57 мм) | 50:1 | 9 Нм | 23 Нм | 46 Нм |
| 14-50-100B | K12-100 | NEMA23(57 мм) | 50:1 | 9 Нм | 23 Нм | 46 Нм |
| 14-100-80A | K11-80 | NEMA23(57 мм) | 100:1 | 14 Нм | 36 Нм | 70 Нм |
| 14-100-80B | K12-100 | NEMA23(57 мм) | 100:1 | 14 Нм | 36 Нм | 70 Нм |
| 14-100-100A | K11-100 | NEMA23(57 мм) | 100:1 | 14 Нм | 36 Нм | 70 Нм |
| 14-100-100B | K12-100 | NEMA23(57 мм) | 100:1 | 14 Нм | 36 Нм | 70 Нм |
| 17-100-100A | K12-100 | NEMA34 (86 мм) | 100:1 | 51 Нм | 70 Нм | 143 Нм |
| 17-100-100B | K12-100 | NEMA34 (86 мм) | 100:1 | 51 Нм | 70 Нм | 143 Нм |
