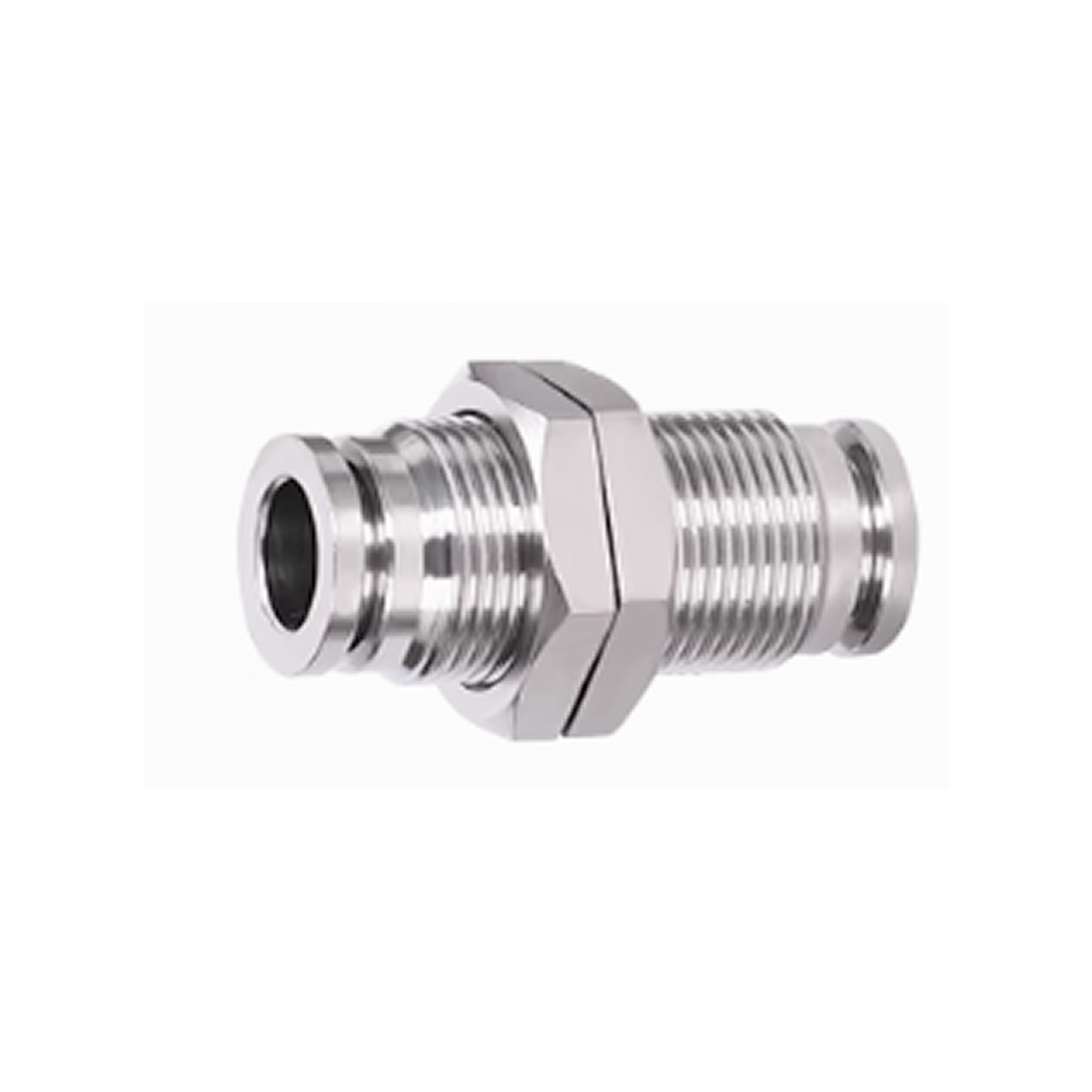

PM-12 AISI304 - муфта пневматическая из нержавеющей стали Копировать информацию о товаре в буфер
Муфта пневматическая ввертная(с резьбой) из нержавеющей стали, для трубки 12, для организации вводов в распределительные шкафы, корпуса оборудования
Наличие: есть (обновл. 03.07.2025)
муфта резбовая пневматическая на корпус из нержавеющей стали
Штуцер пневматический, прямой, с шестигранником под ключ, резьба M22*1. Для гибких трубок диаметром 12. Также часто используется в 3d-принтерах для фиксации направляющей тефлоновой трубки филамента. Муфта выполнена из нержавеющей стали. Тип соединения: нажимной быстроразъемный (цанговый).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип фиксации | цанговый |
| Вид | муфта |
| Форм-фактор | круглый |
| Рабочая среда | сжатый воздух, вакуум |
| Диаметр трубок | 12 |
| Резьба | M22*1 |
| Длина резьбы | 44.5 |
| Давление рабочее | 0...0.9 МПа |
| Давление максимальное | 1.32 МПа |
| Температура среды | -5..+60°C |
| Подсоединяемые трубки | трубки полиуретановые, нейлоновые |
Чертежи
| Модель | d | P | C | M | B |
|---|---|---|---|---|---|
| PM-12 AISI304 | 12 | 19.5 | 22 | M22*1 | 44.5 |
| Модель | d | P | C | M | B |
| PM-4 AISI304 | 4 | 10 | 15 | M12*1 | 30 |
| PM-6 AISI304 | 6 | 12.7 | 19 | M14*1 | 38.5 |
| PM-8 AISI304 | 8 | 13.7 | 19.5 | M16*1 | 39.5 |
| PM-10 AISI304 | 10 | 16.5 | 21 | M20*1 | 42.5 |
| PM-12 AISI304 | 12 | 19.5 | 22 | M22*1 | 44.5 |
