работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30K72-200/C5 - патрон токарный 4-хкулачковый
K72-200/C5 - патрон токарный 4-хкулачковый Копировать информацию о товаре в буфер
4-хкулачковый, диаметр 200 мм, конус 5
Наличие: есть (обновл. 14.12.2024)
Токарный патрон на условный конус 5

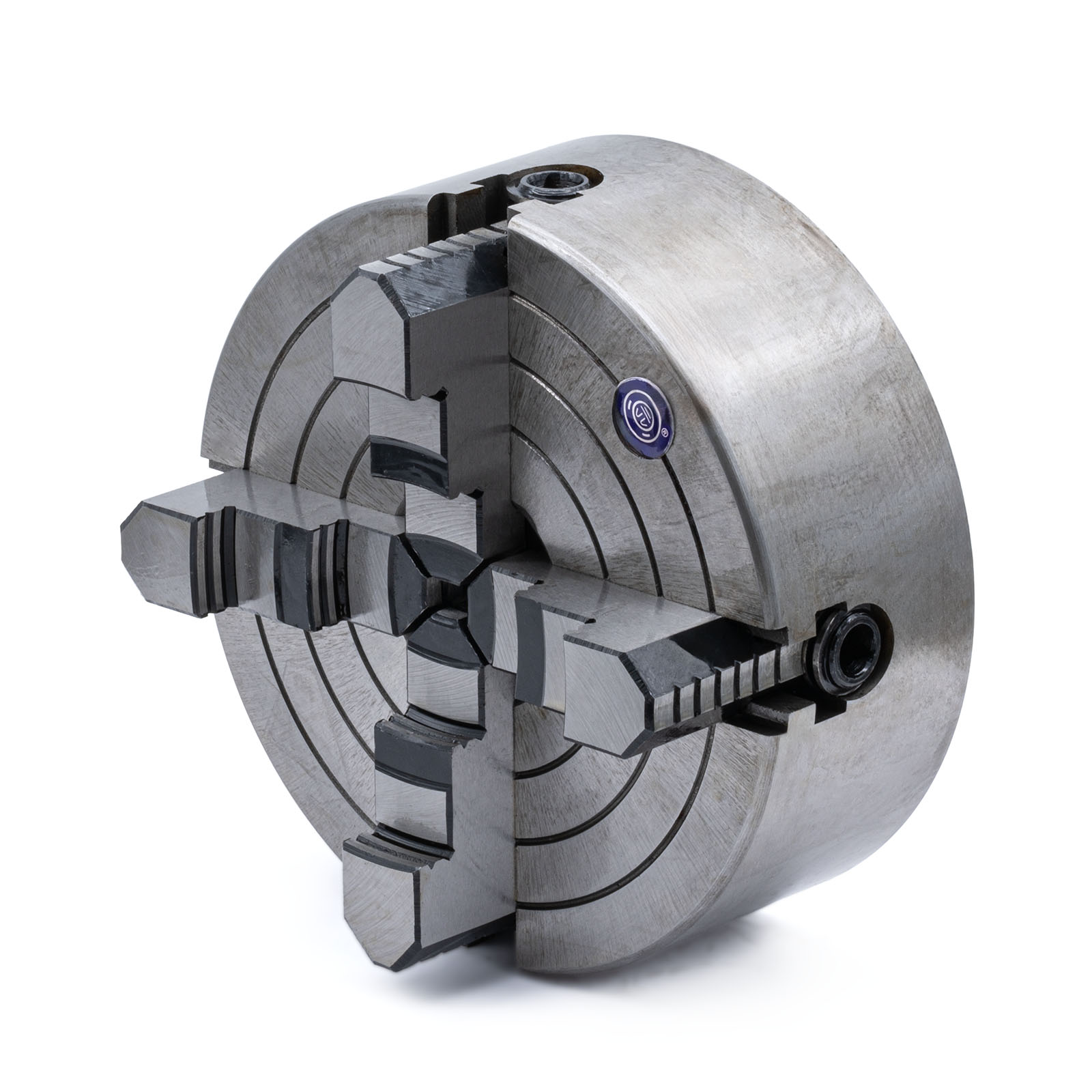

Стальной токарный патрон серии K72 диаметром 200 мм - с 4 независимыми кулачками с возможностью зажима заготовки со смещением. Установка на условный конус 5.
Токарные патроны используются для фиксации вращающийся заготовке при токарной и фрезерной обработке, и являются неотъемлемой деталью токарных станков, а также используются в поворотных осях фрезерных станков с ЧПУ.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Тип | 4-хкулачковый |
| Высота | 71 мм |
| Диаметр корпуса | 200 мм |
| Материал | корпус - чугун, кулачки - сталь |
| Вес | 15.4 кг |
| Резьба шпилек | M10 |
| Скорость вращения | 2100 об/мин |
| Макс. усилие | 37000 Н |
| Тип крепления | на условный конус |
| Размер крепления | 5 |
| Точность | Н (ГОСТ 1654-86) |
Чертежи
свернуть
| Модель | D | конус | D1 | D2 | D3 | H | H1 | h | h1 | h2 | d1 | z-d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K72-200/C5 | 200 | 5 | 82.563 | 104.8 | 56 | 110 | 75 | 15 | 12 | 6.5 | 16.3 | 4-M10 |
| K72-250/C6 | 250 | 6 | 106.375 | 133.4 | 75 | 120 | 80 | 16 | 13 | 6.5 | 19.5 | 4-M12 |
| K72-400/C8 | 400 | 8 | 139.719 | 171.4 | 125 | 143 | 95 | 18 | 14 | 8 | 24.2 | 4-M16 |
