Патрон токарный K01-50 трехкулачковый самоцентрирующий, D=50 мм

Патрон токарный K01-50 трехкулачковый самоцентрирующий, D=50 мм
Патрон токарный K01-50 трехкулачковый самоцентрирующий, D=50 мм
3286 руб. /шт
Кол-во:
Избранное
Сравнить

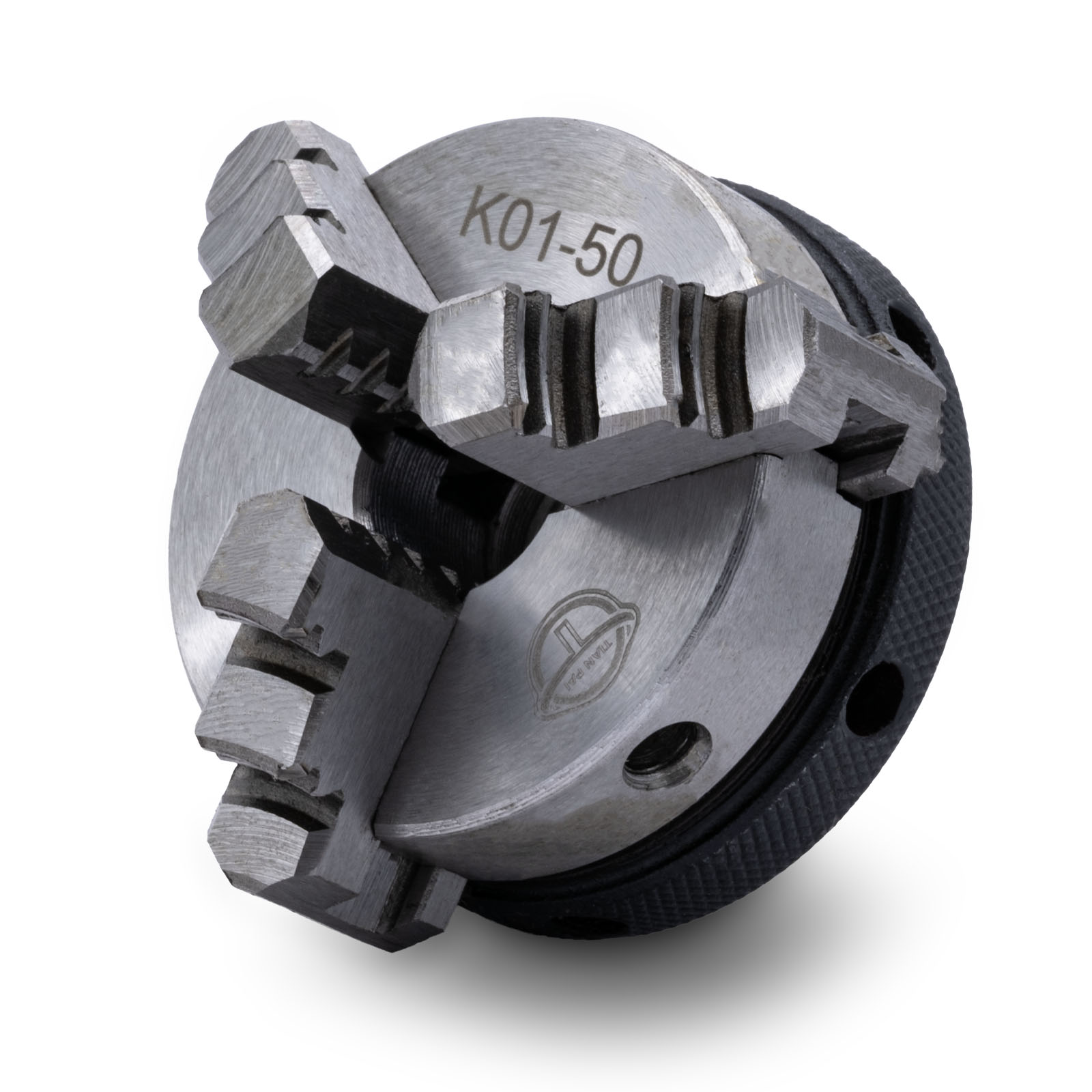

Патрон токарный самоцентрирующий K01-50

Стальной миниатюрный токарный патрон серии K01. Для обработки небольших деталей из мягких материалов.

Рейтинг
  • Отзывы
  • Технические характеристики
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Таблица характеристик токарных патрон

ЧЕРТЕЖИ

Патрон токарный K01-50 трехкулачковый. Схематический чертеж.



Класс точности по ГОСТ 1654-86: Н
Модель
D
D1
D2 D3
H
H1 h T A
B-B1
C-C1
K01-50
K02-50
52
15
28
14
47
33
5 М14х1
2-15 20-48
20-47
K01-65
K02-65
68
15
28 14 47
33
5 М14х1 2-16 25-60 22-55
