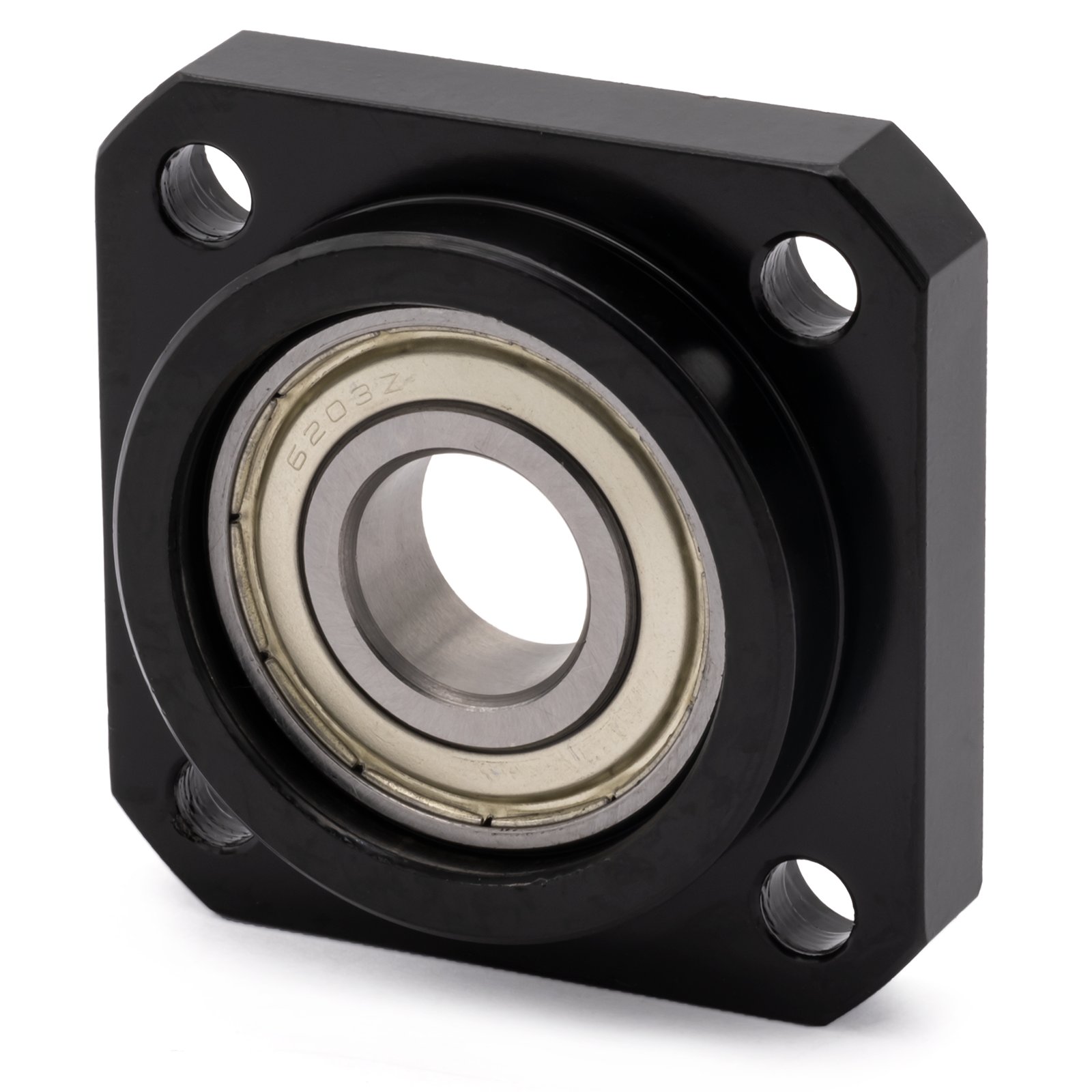

Опора винта FF20 подшипниковая поддерживающая

Опора винта FF20 подшипниковая поддерживающая
Опора винта FF20 подшипниковая поддерживающая
1023 руб. /шт
Кол-во:
Избранное
Сравнить

Фланцевая подшипниковая опора приводного винта

Опора для крепления конца винта ШВП, диаметр внутренней обоймы подшипника 20 мм. Подходит для ШВП и трапециевидных винтов диаметром 25-32 мм. В опоре использован радиальный подшипник, по этой причине опоры FF не рассчитаны на значительные продольные нагрузки. Рекомендуется при креплении винта совместно с плавающими опорами использовать фиксирующую опору с радиально-упорными подшипниками типа BK или FK.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Видподдерживающая
Диаметр вала20 мм
Креплениефланцевое
ТочностьC7 (JIS)
Подшипники
ЧЕРТЕЖИ

Чертеж для Опора винта подшипниковая поддерживающая FF20

Чертеж для Опора винта подшипниковая поддерживающая FF20

Модель A B C D D1 D2 D3 D4
FF10 12 5 35 8 28 35 3.4 6.5
FF12 15 8 42 10 34 42 4.5 8
FF15 17 8 52 15 40 52 5.5 9.5
FF17 20 9 61 17 50 62 6,5 10
FF20 20 9 68 20 57 68 6.5 11
FF25 24 10 79 25 63 79 9 14
