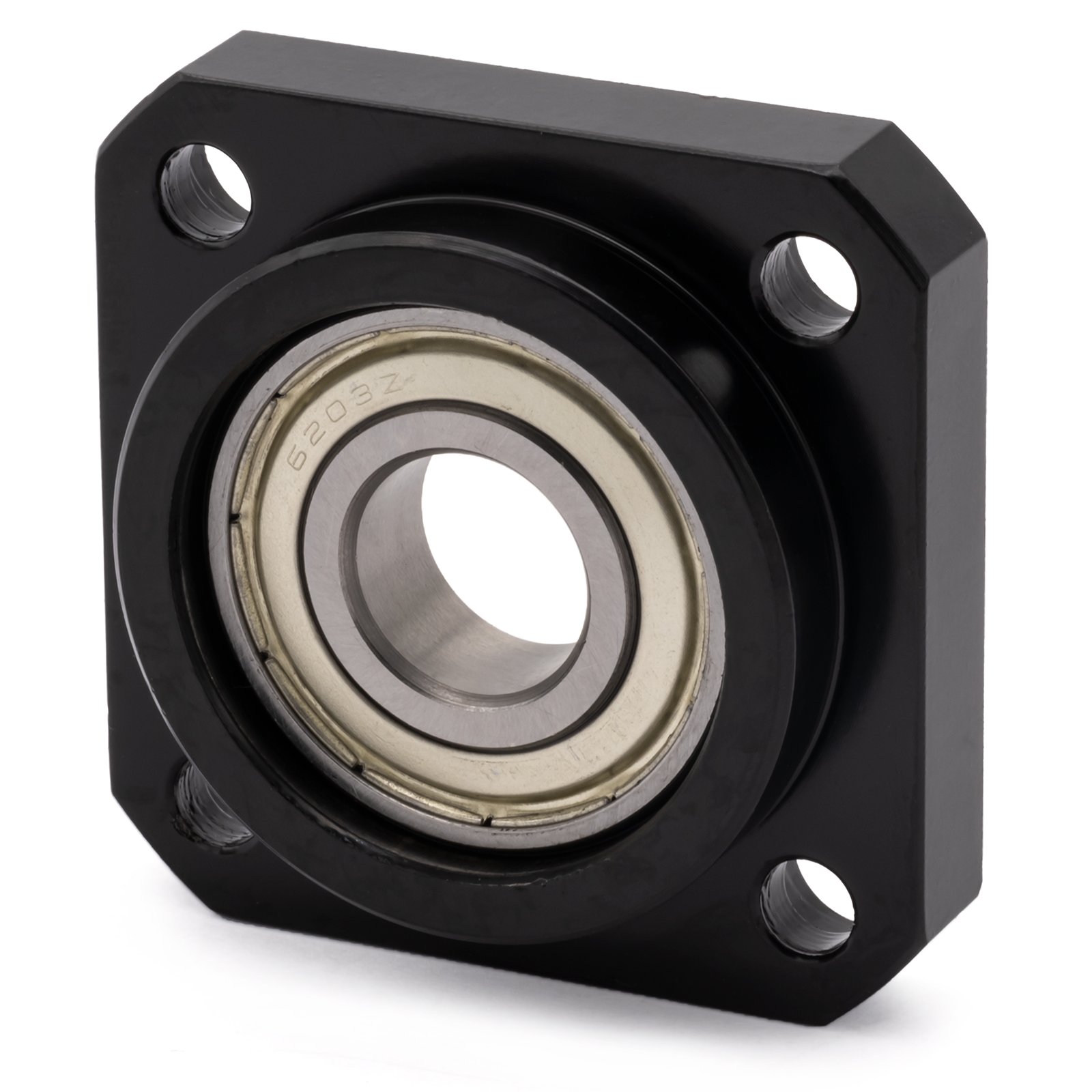

Опора винта FF17 подшипниковая поддерживающая
Опора винта FF17 подшипниковая поддерживающая
руб. /шт
Фланцевая подшипниковая опора приводного винта
Опора для крепления конца винта ШВП, диаметр внутренней обоймы подшипника 15 мм. Подходит для ШВП и трапециевидных винтов диаметром 20-25 мм. В опоре использован радиальный подшипник, по этой причине опоры FF не рассчитаны на значительные продольные нагрузки. Рекомендуется при креплении винта совместно с плавающими опорами использовать фиксирующую опору с радиально-упорными подшипниками типа BK или FK.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Вид | поддерживающая |
| Диаметр вала | 17 мм |
| Крепление | фланцевое |
| Точность | C7 (JIS) |
| Подшипники |
СКАЧАТЬ
Руководство на Опора винта подшипниковая поддерживающая FF17 (pdf)
Скачать 3D-модель для Опора винта FF17 подшипниковая поддерживающая
ЧЕРТЕЖИ
| Модель | A | B | C | D | D1 | D2 | D3 | D4 |
| FF10 | 12 | 5 | 35 | 8 | 28 | 35 | 3.4 | 6.5 |
| FF12 | 15 | 8 | 42 | 10 | 34 | 42 | 4.5 | 8 |
| FF15 | 17 | 8 | 52 | 15 | 40 | 52 | 5.5 | 9.5 |
| FF17 | 20 | 9 | 61 | 17 | 50 | 62 | 6,5 | 10 |
| FF20 | 20 | 9 | 68 | 20 | 57 | 68 | 6.5 | 11 |
| FF25 | 24 | 10 | 79 | 25 | 63 | 79 | 9 | 14 |
