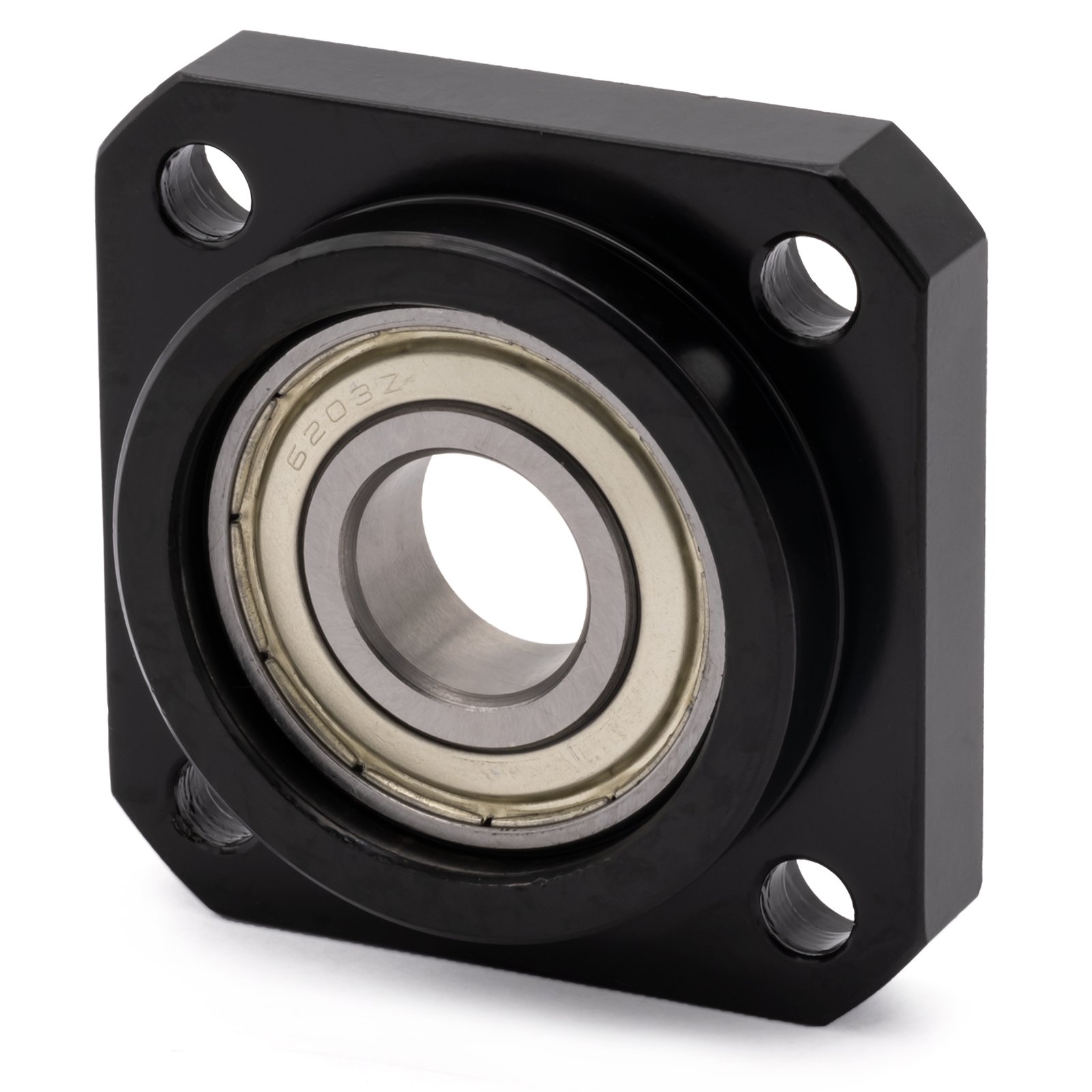

Опора винта FF12 подшипниковая поддерживающая

Опора винта FF12 подшипниковая поддерживающая
Опора винта FF12 подшипниковая поддерживающая
769 руб. /шт
Кол-во:
Избранное
Сравнить

Опора для фиксации конца винта ШВП диаметром 10 мм, с фланцем. В опоре установлен радиальный подшипник, фиксирующий винт и воспринимающий в основном радиальные нагрузки. Опоры серии FF - плавающего типа, и не рассчитаны на большие осевые нагрузки. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать фиксирующую опору типа BK или FK.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Видподдерживающая
Диаметр вала10 мм
Креплениефланцевое
ТочностьC7 (JIS)
Подшипники
ЧЕРТЕЖИ

Опора винта подшипниковая поддерживающая FF12. Схематический чертеж.

Модель A B C D D1 D2 D3 D4
FF10 12 5 35 8 28 35 3.4 6.5
FF12 15 8 42 10 34 42 4.5 8
FF15 17 8 52 15 40 52 5.5 9.5
FF17 20 9 61 17 50 62 6,5 10
FF20 20 9 68 20 57 68 6.5 11
FF25 24 10 79 25 63 79 9 14
