работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MHZ2-20D - пневмозахват параллельный
Новинка

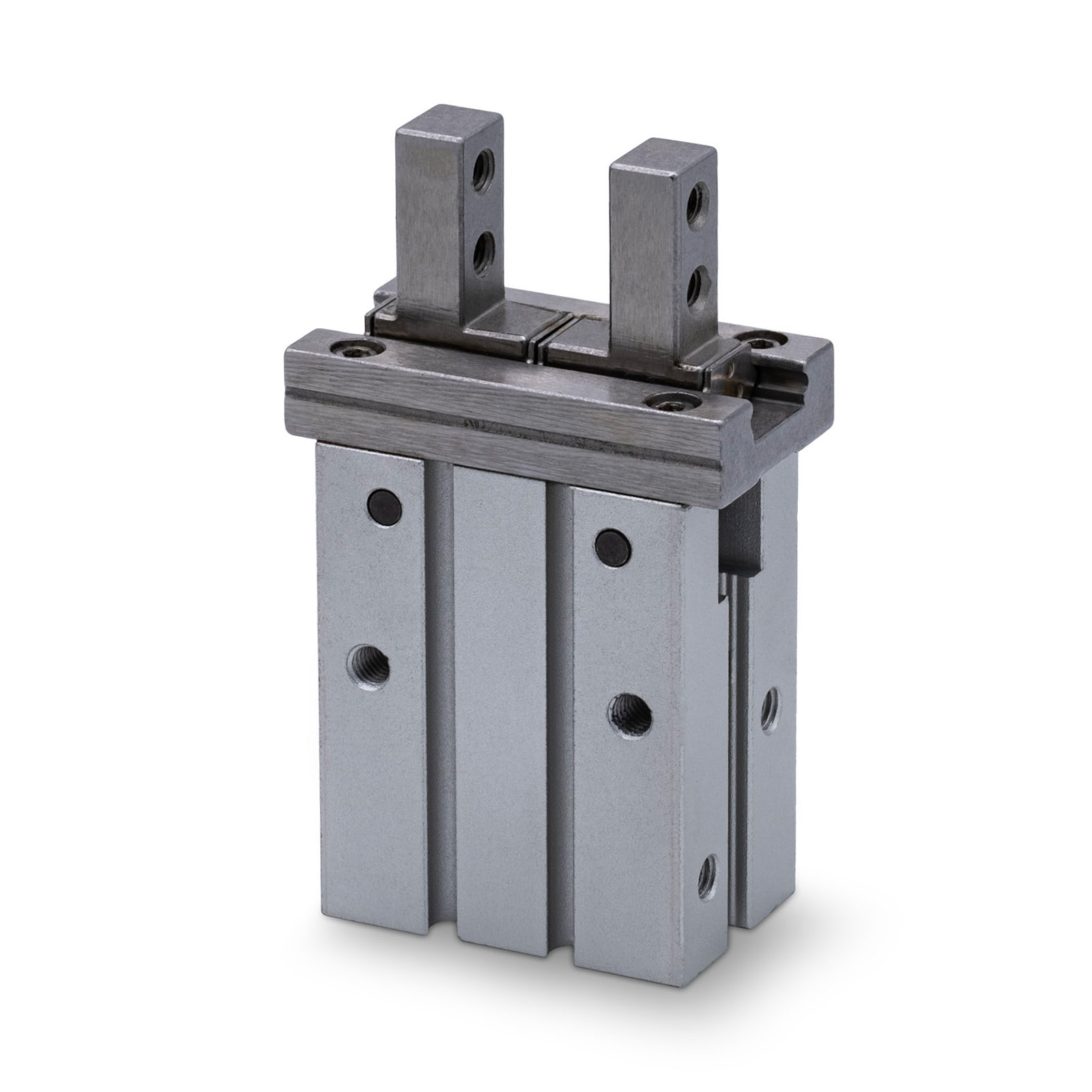

MHZ2-20D - пневмозахват параллельный Копировать информацию о товаре в буфер
Диаметр поршня 20 мм, Ход 10 мм, Рабочее давление 0.15~0,7 МПа
Наличие: есть (обновл. 08.11.2024)
Параллельный пневматический захват серии MHZ2 двойного действия/одинарного действия применяется для различных задач по захвату и дальнейшего перемещения деталей различных размеров. Пневмотический захват выполнен из алюминиевого сплава, в основе конструкции имеет шариковую линейную направляющую, благодаря чему ход получается плавный, а точность высокой. Поршень оснащен магнитом, который в паре с магнитными датчиками позволяют контролировать положение схвата.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия | MHZ2 |
| Диаметр поршня | 20 мм |
| Ход поршня | 10 мм |
| Рабочее давление | 0.15~0,7 МПа |
| Конструкция | двойного действия/одинарного действия |
| Сила внешнего захвата (двойного действия) | 42 Н |
| Сила внутреннего захвата (двойного действия) | 66 Н |
| Сила внешнего захвата (одинарного действия) | 33 Н |
| Сила внутреннего захвата (одинарного действия) | 57 Н |
| Рабочая температура | -10~+60°C |
| Резьба воздухазаборника | M5x0.8 |
| Среда | сжатый воздух |
Чертежи
свернуть
| Модель | A | B | C | D | E | F | G | H | I | J | K | K1 | K2 | K3 | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHZ2-10D | 6 | 23 | 12 | 37.8 | 57 | 29 | 15.2 | 11.2 | 4 | 16 | M3x0.5 | 6 | 5.5 | 6 | 26 | 27 | 11H9 | 11.4 |
| MHZ2-16D | 7.5 | 24.5 | 15 | 42.5 | 67.3 | 38 | 20.9 | 14.9 | 5 | 24 | M4x0.7 | 4.5 | 8 | 8 | 3.4 | 30 | 17H9 | 16 |
| MHZ2-20D | 9.5 | 29 | 20 | 52.8 | 84.8 | 50 | 26.3 | 16.3 | 8 | 30 | M5x0.8 | 8 | 10 | 10 | 4.3 | 35 | 21H9 | 18.6 |
| MHZ2-25D | 11 | 30 | 25 | 63.6 | 102.7 | 63 | 33.3 | 19.3 | 10 | 36 | M6x1 | 10 | 12 | 12 | 5.1 | 36.5 | 26H9 | 22 |
| MHZ2-32D | 12 | 40 (49) | 29 | 67 (76) | 113 (122) | 97 | 48 | 26 | 12 | 46 | M6x1 | 10 | 13 | 13 | 5.1 | 48 (57) | 34H9 | 26 |
| MHZ2-40D | 15 | 49 (62) | 36 | 83 (96) | 139 (152) | 119 | 60 | 30 | 14 | 56 | M8x1.25 | 13 | 16 | 17 | 6.6 | 58 (71) | 42H9 | 32 |
| Модель | P | Q | R | S | T | U | V | W | X | Y | Z | Y1 | Y2 | AA | BB | CC | DD | EE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHZ2-10D | M2.5x0.45 | 3 | 5.7 | M3x0.5 | 23 | 9 | 19 | 5 | 11 | 2H9 | 16.4 | 5.2 | 7.6 | 18 | 12 | - | - | 5.4 |
| MHZ2-16D | M3x0.5 | 4 | 7 | M5x0.8 | 30.6 | 7.5 | 19 | 8 | 13 | 3H9 | 23.6 | 6.5 | 11 | 22 | 15 | 11.6 | 2.1 | 5.8 |
| MHZ2-20D | M4x0.7 | 5 | 9 | M5x0.8 | 42 | 10 | 23 | 10 | 16 | 4H9 | 27.6 | 7.5 | 16.8 | 32 | 18 | 14 | 2.1 | 9 |
| MHZ2-25D | M5x0.8 | 6 | 12 | M5x0.8 | 52 | 10.7 | 23.5 | 12 | 20 | 4H9 | 33.6 | 10 | 21.8 | 40 | 22 | 19 | 3.5 | 11.5 |
| MHZ2-32D | M6x1 | 7 | 14 | M8x0.8 | 60 | 11 | 31 (37) | 15 | 24 | 5H9 | 40 | 12 | 23 | 46 | 26 | 24 | 3.3 | 11.5 |
| MHZ2-40D | M8x1.25 | 9 | 14 | M5x0.8 | 72 | 12 | 38 (45) | 18 | 28 | 5H9 | 48 | 14 | 29 | 56 | 32 | 29.4 | 3. | 13 |
