работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MHS3-63 - пневмозахват трехкулачковый
Новинка

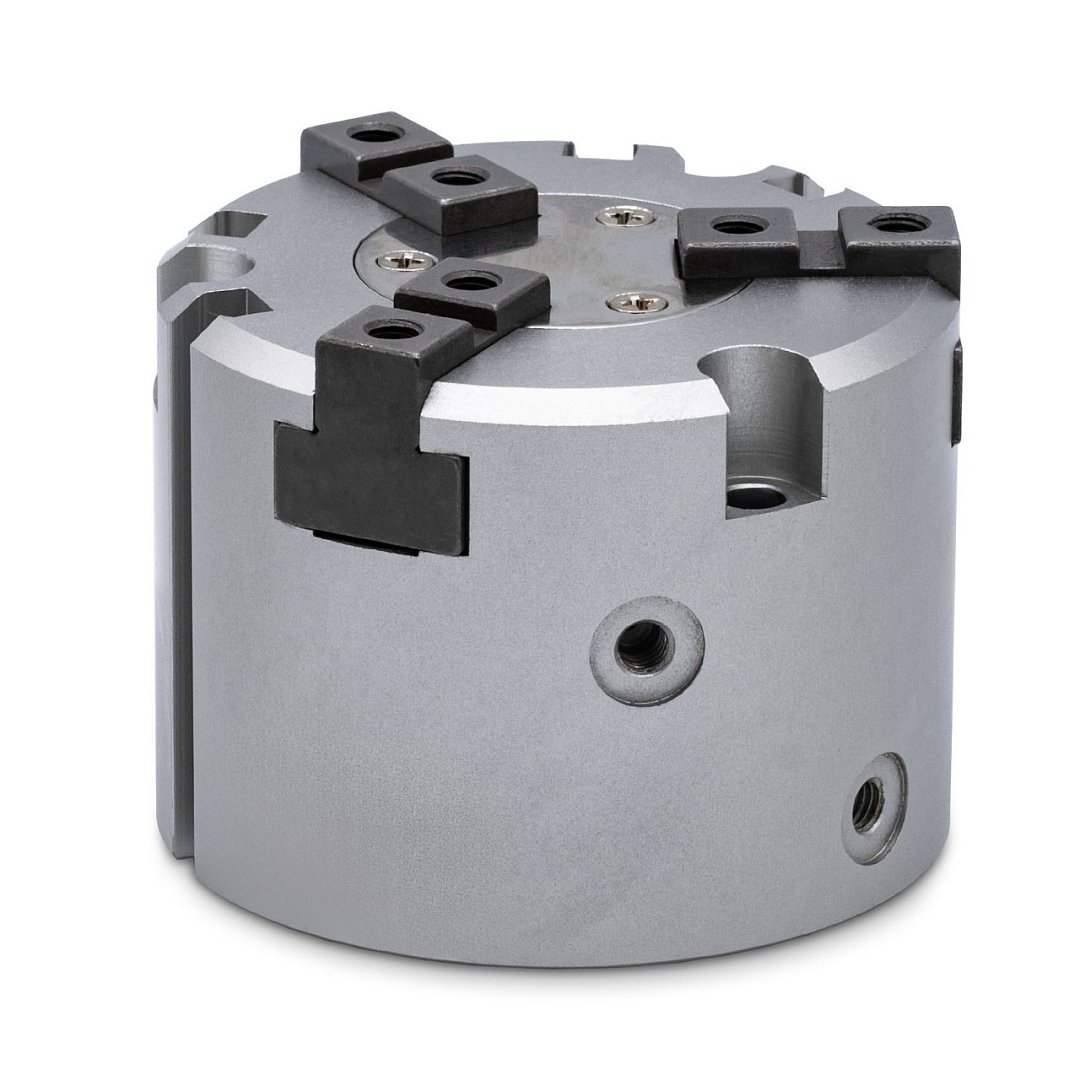

MHS3-63 - пневмозахват трехкулачковый Копировать информацию о товаре в буфер
Диаметр поршня 63 мм, Ход 16 мм, Рабочее давление 0.15~0,7 МПа
Наличие: есть (обновл. 18.02.2025)
Трехкулачковые пневмозахваты серии MHS3 с паралльными губками двойного действия предназначены для захвата и дальнейшего перемещения деталей различных размеров. Выполненены из долговечного высокопрочного сплава и имеют компактную конструкцию, что обеспечивает высокое усилие захвата (до 359 H). Поршень оснащен постоянным магнитом, который в паре с магнитными датчиками позволяют контролировать положения схвата.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия | MHS3 |
| Диаметр поршня | 63 мм |
| Ход поршня | 16 мм |
| Рабочее давление | 0.15~0,7 МПа |
| Конструкция | двойного действия |
| Сила внешнего захвата | 335 H |
| Сила внутреннего захвата | 359 H |
| Рабочая температура | -20~+70°C |
| Среда | сжатый воздух |
| Резьба воздухазаборника | M5x0.8 |
Чертежи
свернуть
| Модель | AA | AB | AC | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-16 | 35 | 32 | 3 | 30 | 7 | 11 | 15 | 17 | 5 | 7 | 12.5 | 11 | 3 | 25 | 4 | 10 | 4 | 2H9 |
| MHS3-20 | 38 | 35 | 3 | 36 | 7 | 13 | 18 | 20 | 6 | 8 | 14.5 | 13 | 3 | 27 | 5 | 12 | 5 | 2H9 |
| MHS3-25 | 40 | 37 | 3 | 42 | 7 | 15 | 21 | 24 | 7 | 10 | 17 | 14.5 | 5 | 28 | 5 | 14 | 6 | 2H9 |
| MHS3-32 | 44 | 41 | 3 | 52 | 8 | 16 | 28 | 32 | 8 | 12 | 22 | 19.5 | 5 | 30.5 | 6 | 20 | 9 | 2H9 |
| MHS3-40 | 47 | 44 | 3 | 62 | 9 | 17 | 31 | 35 | 10 | 14 | 26.5 | 23.5 | 6 | 32 | 7 | 21 | 9 | 3H9 |
| MHS3-50 | 55 | 52 | 3 | 70 | 9 | 20 | 35 | 41 | 11 | 17 | 31 | 28 | 6 | 37.5 | 9 | 24 | 10 | 4H9 |
| MHS3-63 | 66 | 62 | 4 | 86 | 12 | 22 | 43 | 51 | 15 | 23 | 38 | 34.5 | 7 | 44 | 11 | 28 | 11 | 6H9 |
| MHS3-80 | 82 | 77 | 5 | 106 | 13.5 | 27 | 53.5 | 63.5 | 21.5 | 31.5 | 47.5 | 43.5 | 8 | 56 | 12 | 32 | 12 | 8H9 |
| MHS3-100 | 96 | 90 | 6 | 134 | 18 | 30.6 | 66 | 78 | 28 | 40 | 59 | 54 | 10 | 63 | 15 | 38 | 15 | 8H9 |
| Модель | M | NA | NB | O | P | Q | SA | SB | SC | TA | TB | UA | UB | VA | VB | XA | XB | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-16 | 2 | 8 | 5h9 | 2 | M3X0.5 | 6 | 3.4 | 6.5 | 8 | M3X0.5 | 5 | M3x0.5 | 4.5 | 2H9 | 2 | 2H9 | 2 | - |
| MHS3-20 | 2 | 10 | 6H9 | 2.5 | M5X0.8 | 7 | 3.4 | 6.5 | 9.5 | M3X0.5 | 6 | M3x0.5 | 6 | 2H9 | 2 | 2H9 | 2 | - |
| MHS3-25 | 2 | 12 | 6H9 | 3 | M5X0.8 | 8 | 4.5 | 8 | 10 | M3X0.5 | 6 | M4x0.7 | 6 | 3H9 | 3 | 3H9 | 3 | - |
| MHS3-32 | 2 | 14 | 8h9 | 4.5 | M5X0.8 | 11 | 4.5 | 8 | 9 | M4X0.7 | 8 | M4X0.7 | 6 | 3H9 | 3 | 3H9 | 3 | 6 |
| MHS3-40 | 2 | 16 | 8h9 | 4.5 | M5X0.8 | 12 | 5.5 | 9.5 | 9 | M4X0.7 | 8 | M5X0.8 | 7.5 | 4H9 | 4 | 4H9 | 4 | 8 |
| MHS3-50 | 2 | 18 | 10h9 | 5 | M5X0.8 | 14 | 5.5 | 9.5 | 12 | M5X0.8 | 10 | M5X0.8 | 10 | 4H9 | 4 | 4H9 | 4 | 7 |
| MHS3-63 | 3 | 24 | 12h9 | 5.5 | M5X0.8 | 17 | 6.6 | 11 | 14 | M5X0.8 | 10 | M6X1 | 9 | 5H9 | 5 | 5H9 | 5 | 7.5 |
| MHS3-80 | 4 | 28 | 16h9 | 6 | G1/8 | 20 | 6.6 | 11 | 19 | M6X1 | 12 | M6X1 | 12 | 6H9 | 6 | 6H9 | 6 | 9 |
| MHS3-100 | 4 | 34 | 18h9 | 7.5 | G1/4 | 23 | 9 | 14 | 21 | M8X1.25 | 16 | M8X1.25 | 16 | 8H9 | 6 | 8H9 | 6 | - |
