работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MHS3-20 - пневмозахват трехкулачковый

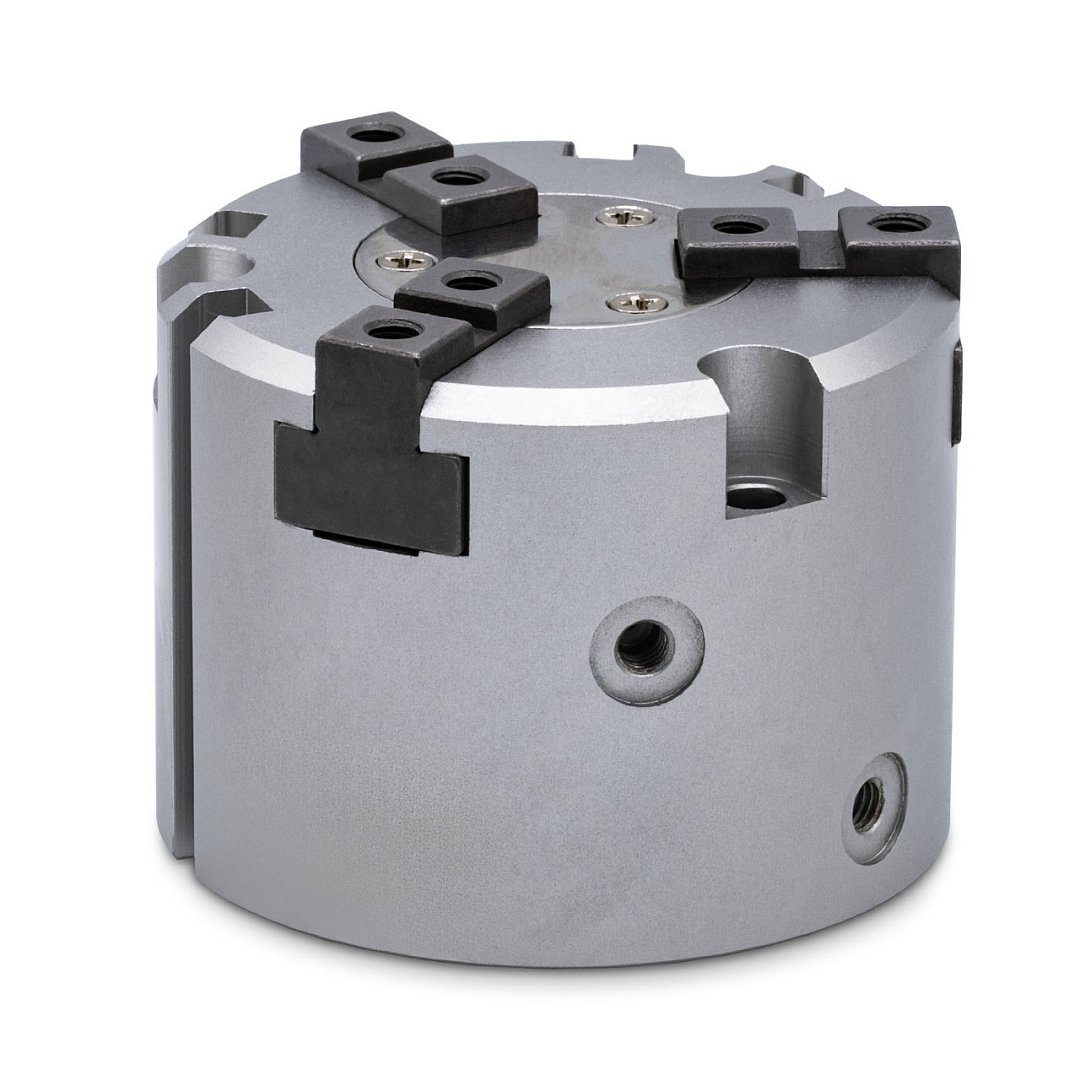

MHS3-20 - пневмозахват трехкулачковый Копировать информацию о товаре в буфер
Диаметр поршня 20 мм, Ход 4 мм, Рабочее давление 0.15~0,7 МПа
Трехкулачковые пневмозахваты серии MHS3 с паралльными губками двойного действия предназначены для захвата и дальнейшего перемещения деталей различных размеров. Выполненены из долговечного высокопрочного сплава и имеют компактную конструкцию, что обеспечивает высокое усилие захвата (до 28 Н). Поршень оснащен постоянным магнитом, который в паре с магнитными датчиками позволяют контролировать положения схвата.
Технические характеристики
свернуть
| Модель | Серия | Диаметр поршня | Ход поршня | Рабочее давление | Конструкция | Сила внешнего захвата | Сила внутреннего захвата | Рабочая температура | Среда | Резьба воздухазаборника |
|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-16 | -20~+70°C | сжатый воздух | ||||||||
| MHS3-20 | MHS3 | 20 мм | 4 мм | 0.15~0,7 МПа | двойного действия | 25 Н | 28 Н | -20~+70°C | сжатый воздух | M5x0.8 |
| MHS3-25 | MHS3 | 25 мм | 6 мм | 0.15~0,7 МПа | двойного действия | 42 Н | 47 Н | -20~+70°C | сжатый воздух | M5x0.8 |
| MHS3-32 | MHS3 | 32 мм | 8 мм | 0.15~0,7 МПа | двойного действия | 74 Н | 82 Н | -20~+70°C | сжатый воздух | M5x0.8 |
| MHS3-40 | MHS3 | 40 мм | 8 мм | 0.15~0,7 МПа | двойного действия | 118 Н | 130 Н | -20~+70°C | сжатый воздух | M5x0.8 |
| MHS3-50 | MHS3 | 50 мм | 12 мм | 0.15~0,7 МПа | двойного действия | 187 Н | 204 Н | -20~+70°C | сжатый воздух | M5x0.8 |
| MHS3-63 | -20~+70°C | сжатый воздух | ||||||||
| MHS3-80 | -20~+70°C | сжатый воздух | ||||||||
| MHS3-100 | -20~+70°C | сжатый воздух |
Чертежи
свернуть
| Модель | AA | AB | AC | B | CA | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | L | M | NA | NB | O | P | Q | SA | SB | SC | TA | TB | UA | UB | VA | VB | XA | XB | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-20 | 38 | 35 | 3 | 36 | 7 | 13 | 18 | 20 | 6 | 8 | 14.5 | 13 | 3 | 27 | 5 | 12 | 5 | 2H9 | 2 | 10 | 6H9 | 2.5 | M5X0.8 | 7 | 3.4 | 6.5 | 9.5 | M3X0.5 | 6 | M3x0.5 | 6 | 2H9 | 2 | 2H9 | 2 | - |
| MHS3-25 | 40 | 37 | 3 | 42 | 7 | 15 | 21 | 24 | 7 | 10 | 17 | 14.5 | 5 | 28 | 5 | 14 | 6 | 2H9 | 2 | 12 | 6H9 | 3 | M5X0.8 | 8 | 4.5 | 8 | 10 | M3X0.5 | 6 | M4x0.7 | 6 | 3H9 | 3 | 3H9 | 3 | - |
| MHS3-32 | 44 | 41 | 3 | 52 | 8 | 16 | 28 | 32 | 8 | 12 | 22 | 19.5 | 5 | 30.5 | 6 | 20 | 9 | 2H9 | 2 | 14 | 8h9 | 4.5 | M5X0.8 | 11 | 4.5 | 8 | 9 | M4X0.7 | 8 | M4X0.7 | 6 | 3H9 | 3 | 3H9 | 3 | 6 |
| MHS3-40 | 47 | 44 | 3 | 62 | 9 | 17 | 31 | 35 | 10 | 14 | 26.5 | 23.5 | 6 | 32 | 7 | 21 | 9 | 3H9 | 2 | 16 | 8h9 | 4.5 | M5X0.8 | 12 | 5.5 | 9.5 | 9 | M4X0.7 | 8 | M5X0.8 | 7.5 | 4H9 | 4 | 4H9 | 4 | 8 |
| MHS3-50 | 55 | 52 | 3 | 70 | 9 | 20 | 35 | 41 | 11 | 17 | 31 | 28 | 6 | 37.5 | 9 | 24 | 10 | 4H9 | 2 | 18 | 10h9 | 5 | M5X0.8 | 14 | 5.5 | 9.5 | 12 | M5X0.8 | 10 | M5X0.8 | 10 | 4H9 | 4 | 4H9 | 4 | 7 |
