работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30RN2000 - механизм для гайки поворотный
RN2000 - механизм для гайки поворотный Копировать информацию о товаре в буфер
Механизм для гайки поворотный под винт ШВП 20xx, Максимальная линейная скорость 18 м/мин (гайка ШВП 2010), Максимальная осевая нагрузка 5500 Н
Наличие: есть (обновл. 21.10.2024)
"Вращающаяся гайка" для ШВП 20xx
Поворотный механизм предназначен для вращения гайки ШВП при неподвижном винте. Такая схема используется, если винт передачи длинный - в этом случае двигатель вращает не длинный винт с большим моментом инерции, а только гайку, что устраняет на оборудовании "эффект скакалки" - снижаются вибрации, увеличивается максимальная скорость передачи.В классическом варианте ШВП выбирается таким образом, чтобы отношения диаметра винта к его длине не превышало значений 1/20-1/25, иначе винт провиснет и при вращении будет вибрировать, как скакалка. С применением данного поворотного механизма можно обойти данное ограничение.
Принцип монтажа:
Принцип монтажа:
1. Винт жестко фиксируется к станине.
2. Приводная гайка крепится к перемещаемому узлу станка. Гайка ШВП вращается в подшипниковом корпусе, приводимая с помощью ременной передачи, перемещаясь вдоль винта.
2. Приводная гайка крепится к перемещаемому узлу станка. Гайка ШВП вращается в подшипниковом корпусе, приводимая с помощью ременной передачи, перемещаясь вдоль винта.

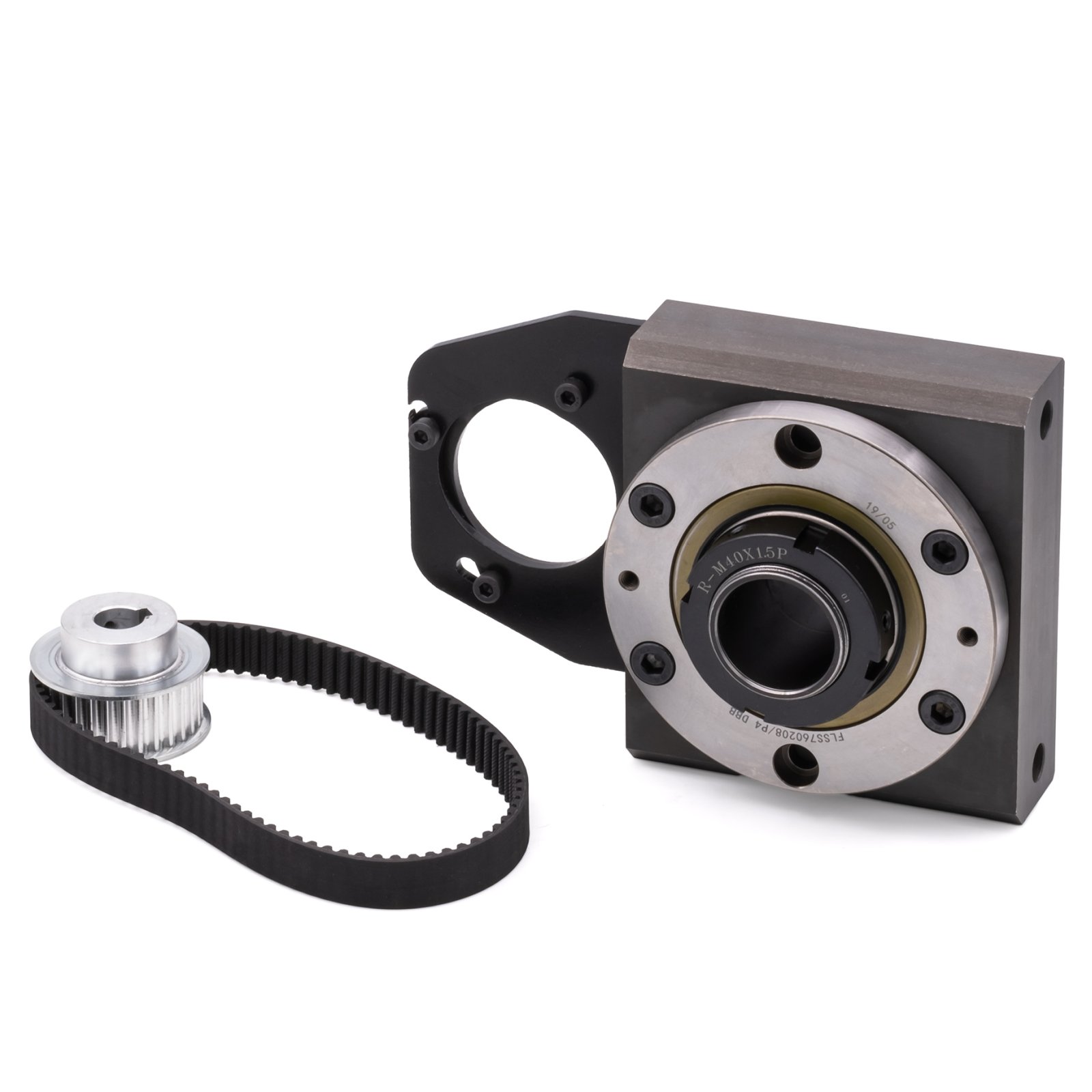

Комплектация:
- Приводной корпус для гайки ШВП (поворотный механизм)
- Шкив BLA 30-5М-15 А N14 (ставится на вал двигателя)
- Ремень 385-5М-15
- Приводной корпус для гайки ШВП (поворотный механизм)
- Шкив BLA 30-5М-15 А N14 (ставится на вал двигателя)
- Ремень 385-5М-15
Гайка ШВП и двигатель в комплект не входят! Их пользователь выбирает и устанавливает самостоятельно. Двигатель рекомендуется со скоростью вращения 2500-3000 об/мин.
Убедитесь, что монтажные фланцы подходят к механизму!
Убедитесь, что монтажные фланцы подходят к механизму!
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр винта | 20xx |
| Типоразмеры гаек | SFU/DFU/SFS 2005, 2010 |
| Подшипники | FLS760207 |
| Фланец двигателя | шаговый двигатель 57 мм (NEMA 23), серводвигатель 60 мм |
| Максимальная линейная скорость | 18 м/мин (гайка ШВП 2010) |
| Максимальная осевая нагрузка | 5500 Н |
| Передаточное отношение ременной передачи | 1.6:1 (50/30) |
| Рекомендуемая скорость двигателя | 3000 об/мин |
Чертежи
свернуть
