MDB20-86 - кронштейн двигателя Копировать информацию о товаре в буфер
Держатель монтажный шаговых 86 мм (NEMA 34), опоры FK20/BF20
Наличие: есть (обновл. 02.07.2025)
(0)
отзывов: 0
Опора
FK20
Фланец
86 мм (NEMA 34)
Все характеристики
Держатель шаговых 86 мм (NEMA 34)

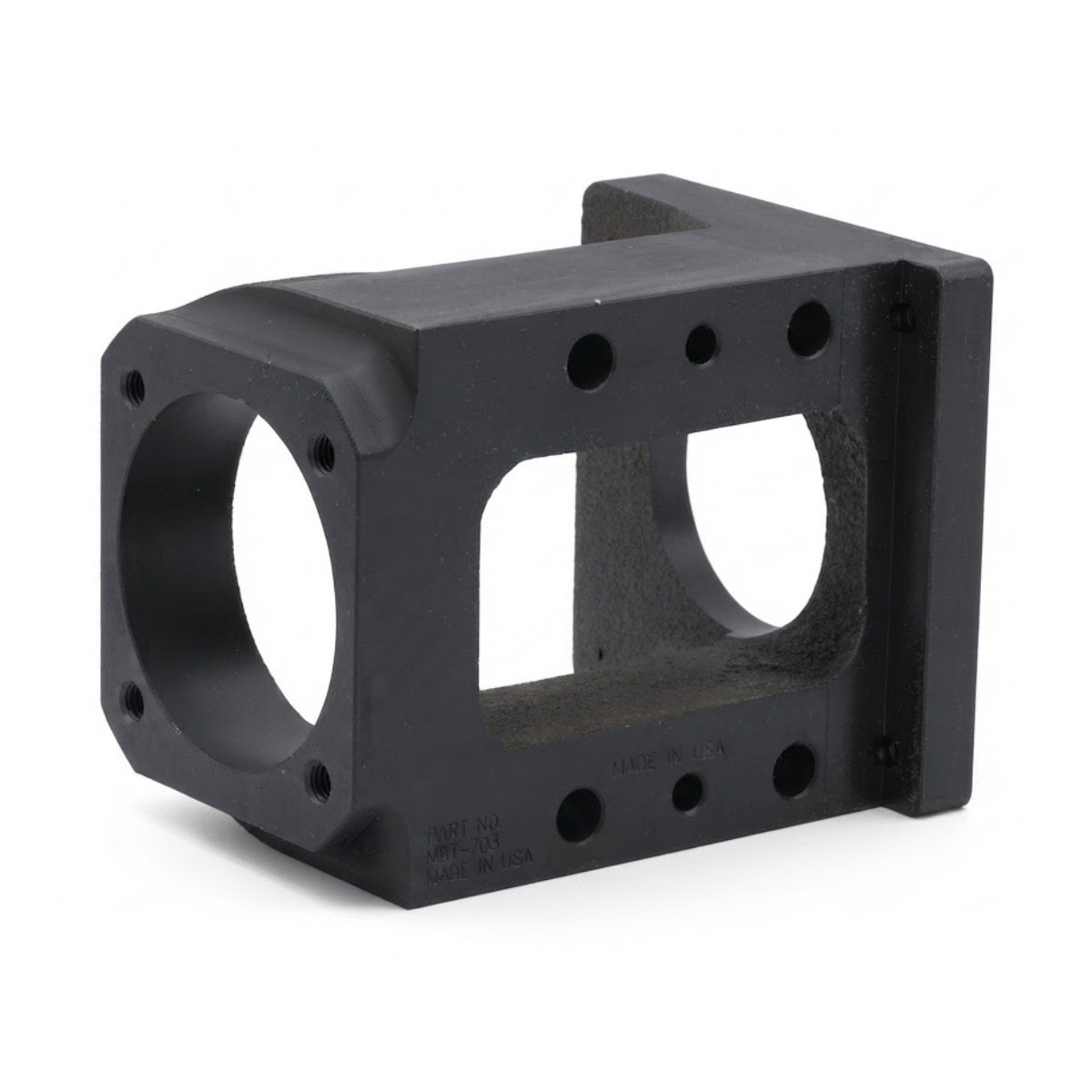

Держатель (кронштейн) MDB20-86 для монтажа двигателей с фланцем 86 мм (NEMA 34) и ходового винта . Одна сторона кронштейна подходит шаговых с фланцем 86 мм (NEMA 34), другая содержит опору c интегрированным радиально-упорным подшипником FK20. Для поддержки другого конца винта подойдет опора BF20.Технические характеристики
свернуть
Параметр | Значение |
---|---|
Фланец двигателя | 86 мм (NEMA 34) |
Материал кронштейна | сталь (литье) |
Опора со стороны кронштейна | FK20 |
Опора другого конца | BF20 |
Масса | 1.74 кг |
