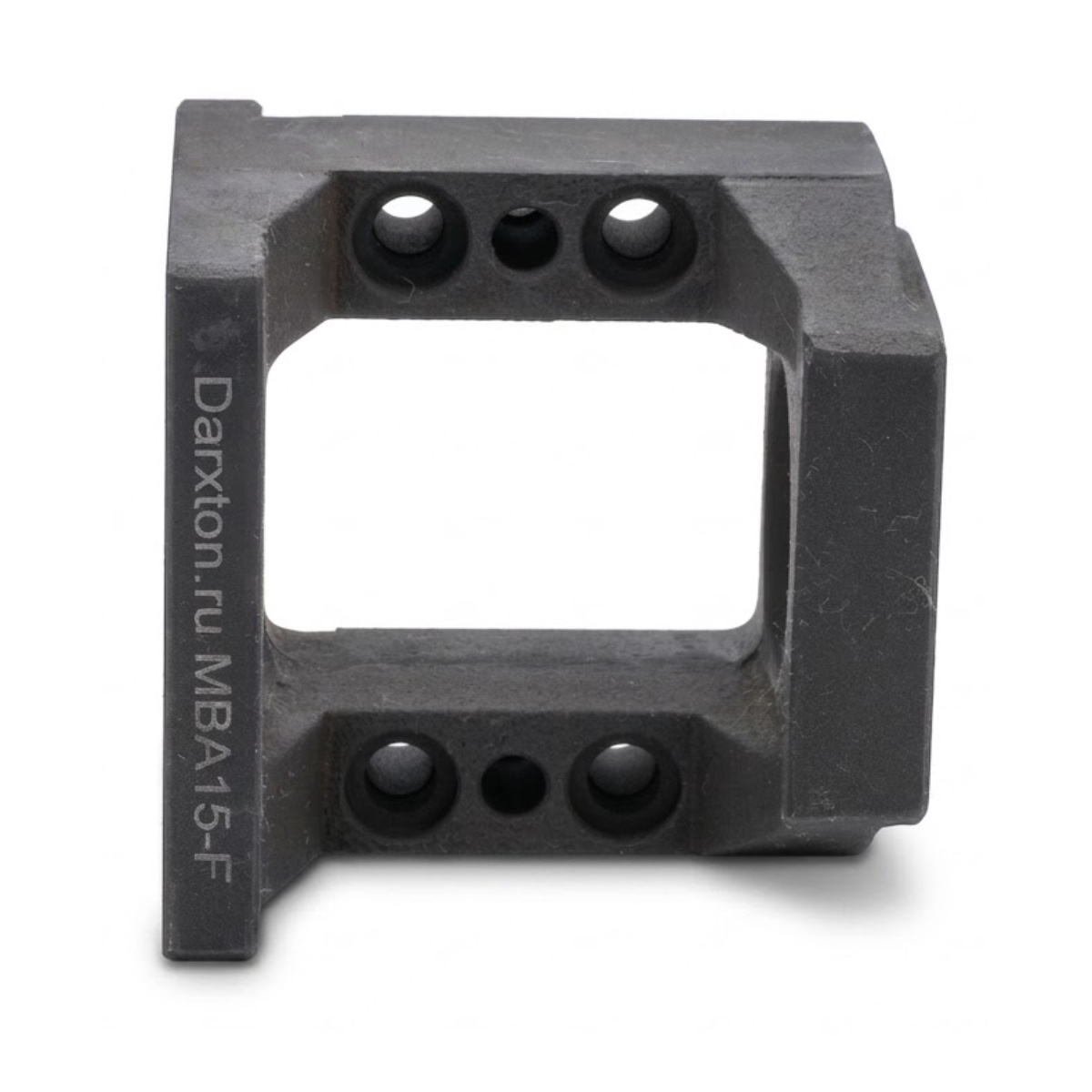

Держатель для монтажа двигателя. Одна сторона кронштейна соответствует фланцу шагового двигателя 86 мм (NEMA 34), другая обработана для крепления опоры типа FK. Кронштейн устанавливается на плоскость, параллельную оси ротора двигателя и позволяет соединить в одну конструкцию шаговый двигатель и опору FK15 для установки приводного винта. Для поддержки другого конца винта подойдет опора BF15.

Рейтинг

0 отзывов

Отзывы
Технические характеристики
Скачать
Чертежи

ОТЗЫВЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Свойство	Значение
Материал	сталь (литье)
Фланец	86 мм (NEMA 34)

СКАЧАТЬ

Скачать 3D-модель для Кронштейн для двигателя MBA15-F с фланцем 86 мм (NEMA 34)

ЧЕРТЕЖИ

Кронштейн MBA15-F. Схематический чертеж.

Свойство	Значение
Материал	сталь (литье)
Фланец	86 мм (NEMA 34)

Модель	Фланец	D1	W1	Y	D	L	H	B	P	T	S	Q	E	E1	F	J	опоры
MBA10-C	NEMA23	38.1	66.7	М4	34	74	22	65	50	32.5	6.6	11	24	20	5	65	FK10/BF10
MBA10-D	60 мм	50	70	M5	34	74	22	65	50	32.5	6.6	11	24	20	5	65	FK10/BF10
MBA12-C	NEMA23	38.1	66.7	M4	36	74	25	65	50	32.5	6.6	11	24	20	5	65	FK12/BF12
MBA12-D	60 мм	50	70	M5	36	74	25	65	50	32.5	6.6	11	24	20	5	65	FK12/BF12
MBA15-C	NEMA23	38.1	66.7	M4	40	82	28	70	55	35	6.6	11	24	28	5	73	FK15/BF15
MBA15-D	60 мм	50	70	M5	40	84	28	70	55	35	6.6	11	25	28	5	74	FK15/BF15
MBA15-F	NEMA34	73	98.4	M6	40	92	28	88	70	44	8.5	14	29	28	6	81	FK15/BF15
MBA15-E	80 мм	70	90	M6	40	94	28	88	70	44	8.5	14	30	28	6	82	FK15/BF15
MBA20-F	NEMA34	73	98.4	M6	57	113	34	88	70	44	8.5	14	29	42	6	102	FKA20/BF20
MBA20-E	80 мм	70	90	M6	57	113	34	88	70	44	8.5	14	29	42	6	102	FKA20/BF20
