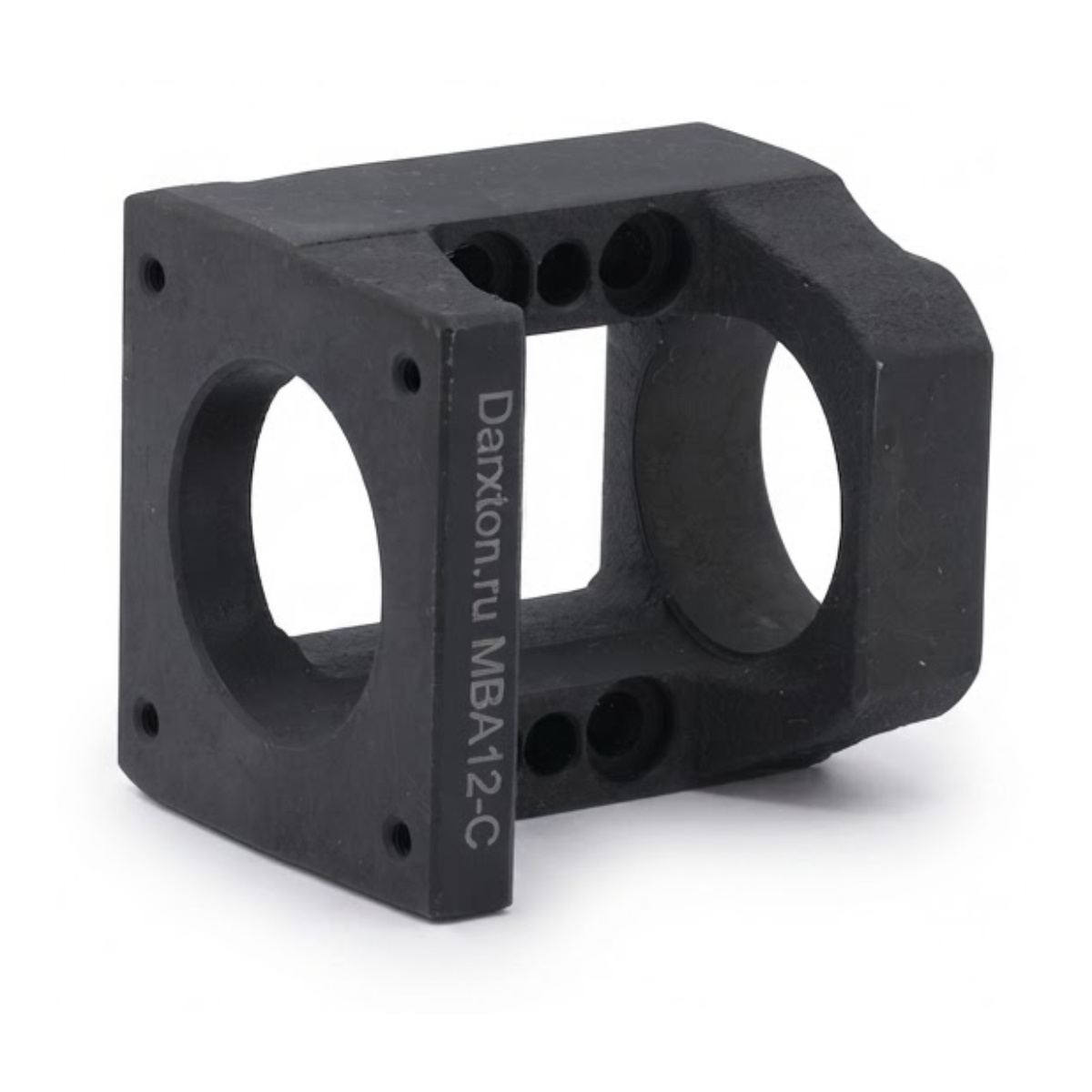

MBA12-C - кронштейн двигателя Копировать информацию о товаре в буфер
Держатель монтажный для двигателя 57 мм (NEMA 23), опоры FK12/BF12
Наличие: есть (обновл. 10.12.2024)
Держатель для шаговых двигателей 57 мм (NEMA 23)
Держатель для монтажа двигателя. Одна сторона кронштейна соответствует фланцу шагового двигателя 57 мм (NEMA 23), другая обработана для крепления опоры типа FK. Кронштейн устанавливается на плоскость, параллельную оси ротора двигателя и позволяет соединить в одну конструкцию шаговый двигатель и опору FK12 для установки приводного винта. Для поддержки другого конца винта подойдет опора BF12
Технические характеристики
Параметр | Значение |
---|---|
Фланец двигателя | 57 мм (NEMA 23) |
Материал кронштейна | сталь (литье) |
Опора со стороны кронштейна | FK12 |
Опора другого конца | BF12 |
Масса | 0.8 кг |
Чертежи
Модель | D1 | W1 | Y | D | L | H | B | P | T | S | Q | E | E1 | F | J | крепление | Z1 | Z | V |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MBA10-C | 38.1 | 66.7 | M4 | 34 | 74 | 22 | 65 | 50 | 32.5 | 6.6 | 11 | 24 | 20 | 5 | 65 | FK10 | 42 | - | - |
MBA12-C | 38.1 | 66.7 | M4 | 36 | 74 | 25 | 65 | 50 | 32.5 | 6.6 | 11 | 24 | 20 | 5 | 65 | FK12 | 44 | - | - |
MBA15-C | 38.1 | 66.7 | M4 | 40 | 84 | 28 | 70 | 55 | 35 | 6.6 | 11 | 25 | 28 | 5 | 74 | FK15 | 50 | - | - |
MBA15-F | 73 | 98.4 | M6 | 40 | 94 | 28 | 88 | 70 | 44 | 8.5 | 14 | 30 | 28 | 6 | 82 | FK15 | 50 | - | - |
MBA20-F | 73 | 98.4 | M6 | 57 | 113 | 34 | 88 | 70 | 44 | 8.5 | 14 | 29 | 42 | 6 | 102 | FKA20 | - | 56.74 | 44.33 |
MDB20-86 | 73 | 98.4 | M6 | 57 | 113 | 34 | 88 | 70 | 44 | 8.5 | 14 | 29 | 42 | 6 | плоск | FK20 | 70 | - | - |
