работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MAL40x25 - Пневмоцилиндр
MAL40x25 - Пневмоцилиндр Копировать информацию о товаре в буфер
Ход поршня 25 мм, Рабочее давление 0.15...1 МПа, CA (с шарнирным креплением)
Наличие: есть (обновл. 24.10.2025)
(0)
отзывов: 0
Ход поршня
25 мм
⌀ поршня
40 мм
Рабочее усилие (5 бар)
60 кгс
Все характеристики

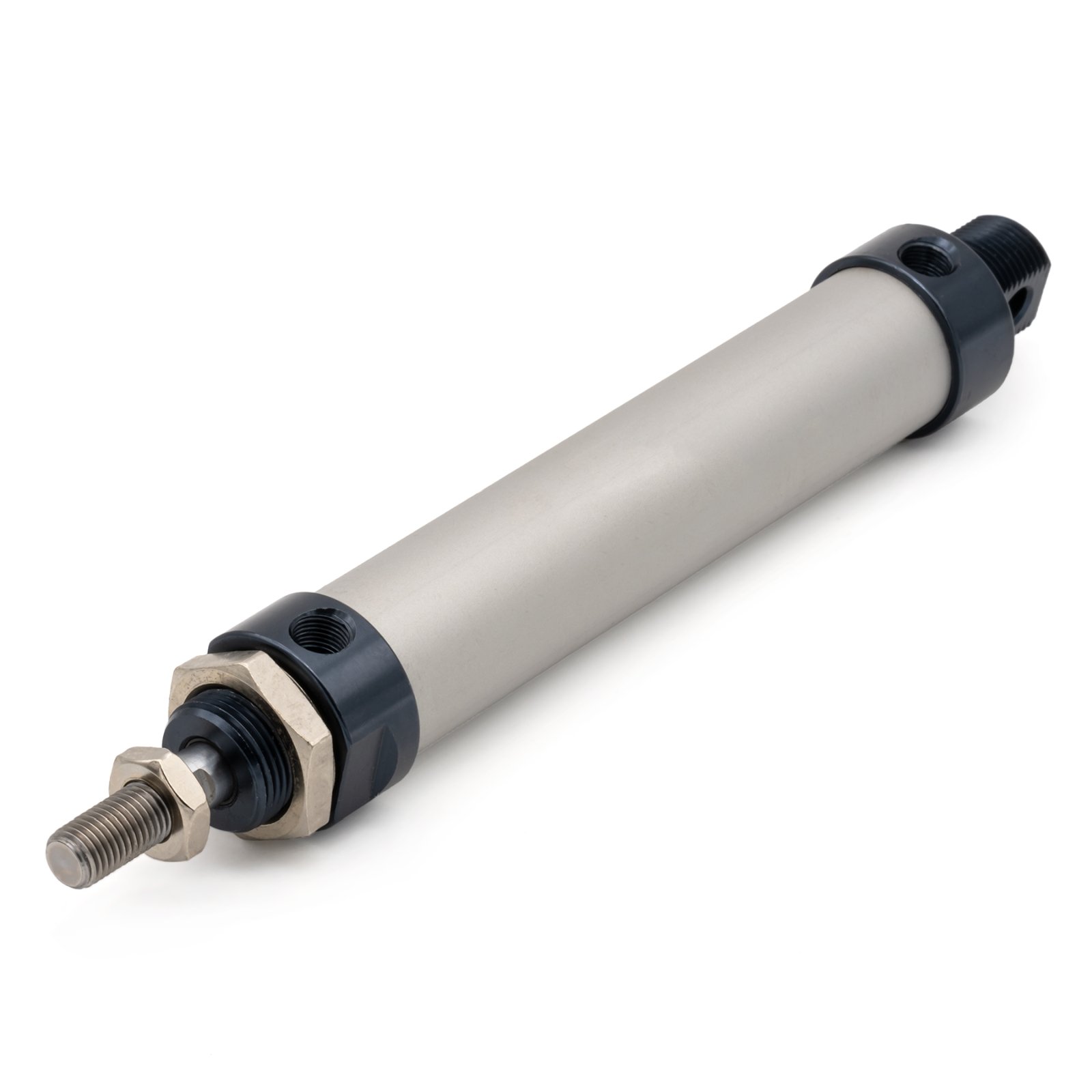

пневмоцилиндр MAL40x25 двойного действия
пневмоцилиндр MAL40x25 двойного действия CA (с шарнирным креплением). Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия пневмоцилиндра | MAL |
| Расшифровка серии | миниатюрные, дюралевые |
| Вид цилиндра(кинематич.) | линейный |
| Исполнение (тип штока, особенности монтажа) | CA (с шарнирным креплением) |
| Конструкция (направления действия) | двойного действия |
| Рабочая среда | сжатый воздух |
| Допустимый размер частиц после фильтрации | <40 мкм |
| Диаметр поршня | 40 мм |
| Ход поршня | 25 мм |
| Рабочее давление | 0.15...1 МПа |
| Давление макс. | 1.5 МПа |
| Рабочее усилие (при 5 бар) | 60 кгс |
| Материал корпуса | дюраль |
| Рабочая температура | -20..+70°C |
| Магнитное кольцо на поршне | нет |
Чертежи
свернуть
| Модель | Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MA16x100-S | MA16 | 114 | 38 | 60 | 12.5 | 91 | 21 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MA20x100-S | MA20 | 137 | 40 | 76 | 16 | 108 | 27 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MA25x100-S | MA25 | 141 | 44 | 76 | 16 | 110 | 30 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MA32x100-S | MA32 | 147 | 44 | 76 | 16 | 113 | 35 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MA40x100-S | MA40 | 149 | 44 | 16.5 | 113 | 41.5 | 20 | 16 | 32 | M12x1.25 | 24 | 17 | |
| Модель | Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
| MAL16x100 | MAL16 | 109 | 36 | 57 | 10 | 87 | 22 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MAL20x100 | MAL20 | 131 | 40 | 70 | 16 | 102 | 29 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MAL25x100 | MAL25 | 135 | 44 | 70 | 16 | 104 | 34 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MAL32x100 | MAL32 | 141 | 44 | 70 | 16 | 104 | 39.5 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MAL40x100 | MAL40 | 165 | 46 | 92 | 16 | 129 | 49.5 | 20 | 16 | 32 | M12x1.25 | 24 | 19 |
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | [ШАБЛОН_ДЛЯ_ЗАМЕНЫ_ПЕРВОЙ_СТРОКОЙ_С_ВЫНЕСЕННОЙ_НОМЕНКЛАТУРОЙ_ОТКРЫВАЮЩИЕ_ТЕГИ][ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]14[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]15[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]16[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]17[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]18[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]19[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]20[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]21[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]22[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]23[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]24[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | [ШАБЛОН_ДЛЯ_ЗАМЕНЫ_ПЕРВОЙ_СТРОКОЙ_С_ВЫНЕСЕННОЙ_НОМЕНКЛАТУРОЙ_ЗАКРЫВАЮЩИЕ_ТЕГИ]|||||||||||
| MA16x100-S | 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 16 | 16 | M5x0.8 | 7.5 | |||||||||||
| MA20x100-S | 6 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 | |||||||||||
| MA25x100-S | 6 | 29 | 7 | 8 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 | |||||||||||
| MA32x100-S | 6 | 32 | 8 | 10 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 | |||||||||||
| MA40x100-S | 7 | 41 | 8 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 9 | |||||||||||
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | |||||||||||
| MAL16x100 | 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 14 | 16 | M5x0.8 | 5 | |||||||||||
| MAL20x100 | 5 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 | |||||||||||
| MAL25x100 | 6 | 29 | 7 | 10 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 | |||||||||||
| MAL32x100 | 6 | 32 | 8 | 12 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 | |||||||||||
| MAL40x100 | 7 | 41 | 9 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 8 |
