работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MAL25x25 - Пневмоцилиндр
MAL25x25 - Пневмоцилиндр Копировать информацию о товаре в буфер
Ход поршня 25 мм, Рабочее давление 0.15...1 МПа, CA (с шарнирным креплением)
Наличие: есть (обновл. 16.12.2024)
(0)
отзывов: 0
Ход поршня
25 мм
⌀ поршня
25 мм
Рабочее усилие (5 бар)
25 кгс
Все характеристики

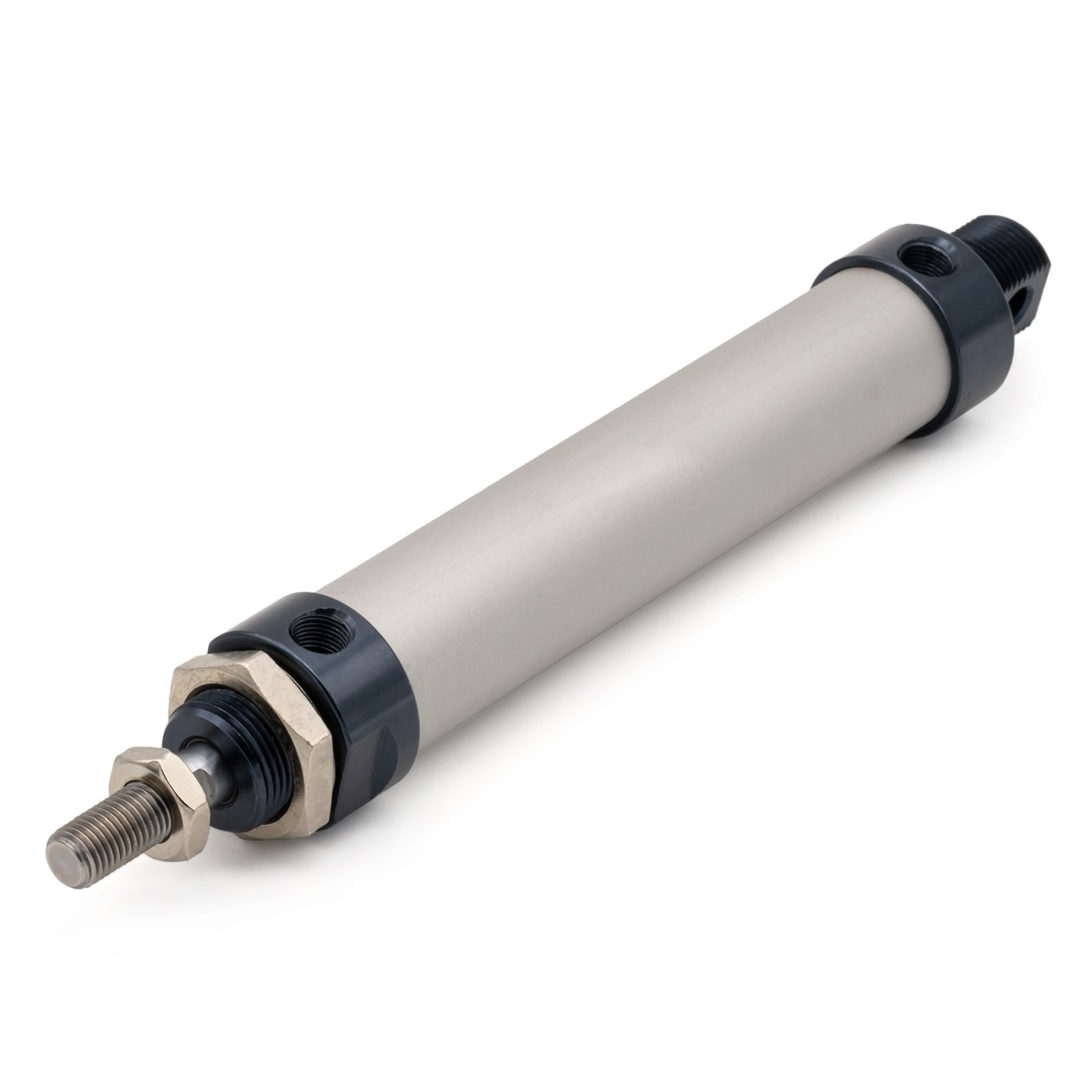

Алюминиевый пневмоцилиндр MAL25x25 двойного действия
Алюминиевый пневмоцилиндр MAL25x25 двойного действия CA (с шарнирным креплением). Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия пневмоцилиндра | MAL |
| Расшифровка серии | миниатюрные, дюралевые |
| Вид цилиндра(кинематич.) | линейный |
| Исполнение | CA (с шарнирным креплением) |
| Конструкция | двойного действия |
| Рабочая среда | сжатый воздух |
| Допустимый размер частиц после фильтрации | <40 мкм |
| Диаметр поршня | 25 мм |
| Ход поршня | 25 мм |
| Рабочее давление | 0.15...1 МПа |
| Давление макс. | 1.5 МПа |
| Рабочее усилие (при 5 бар) | 25 кгс |
| Материал корпуса | дюраль |
| Рабочая температура | -20..+70°C |
| Магнитное кольцо на поршне | нет |
Чертежи
свернуть
| Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MA16 | 114 | 38 | 60 | 12.5 | 91 | 21 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MA20 | 137 | 40 | 76 | 16 | 108 | 27 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MA25 | 141 | 44 | 76 | 16 | 110 | 30 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MA32 | 147 | 44 | 76 | 16 | 113 | 35 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MA40 | 149 | 44 | 16.5 | 113 | 41.5 | 20 | 16 | 32 | M12x1.25 | 24 | 17 | |
| Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
| MAL16 | 109 | 36 | 57 | 10 | 87 | 22 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MAL20 | 131 | 40 | 70 | 16 | 102 | 29 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MAL25 | 135 | 44 | 70 | 16 | 104 | 34 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MAL32 | 141 | 44 | 70 | 16 | 104 | 39.5 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MAL40 | 165 | 46 | 92 | 16 | 129 | 49.5 | 20 | 16 | 32 | M12x1.25 | 24 | 19 |
| FA | G | GA | H | K | KA | M | MA | MB | P | PA |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 16 | 16 | M5x0.8 | 7.5 |
| 6 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 |
| 6 | 29 | 7 | 8 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 |
| 6 | 32 | 8 | 10 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 |
| 7 | 41 | 8 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 9 |
| FA | G | GA | H | K | KA | M | MA | MB | P | PA |
| 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 14 | 16 | M5x0.8 | 5 |
| 5 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 |
| 6 | 29 | 7 | 10 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 |
| 6 | 32 | 8 | 12 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 |
| 7 | 41 | 9 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 8 |
