работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30MAL20x50 - Пневмоцилиндр
MAL20x50 - Пневмоцилиндр Копировать информацию о товаре в буфер
Ход поршня 50 мм, Рабочее давление 0.15...1 МПа, CA (с шарнирным креплением)
Нет в наличии
(0)
отзывов: 0
Ход поршня
50 мм
⌀ поршня
20 мм
Рабочее усилие (5 бар)
15 кгс
Все характеристики

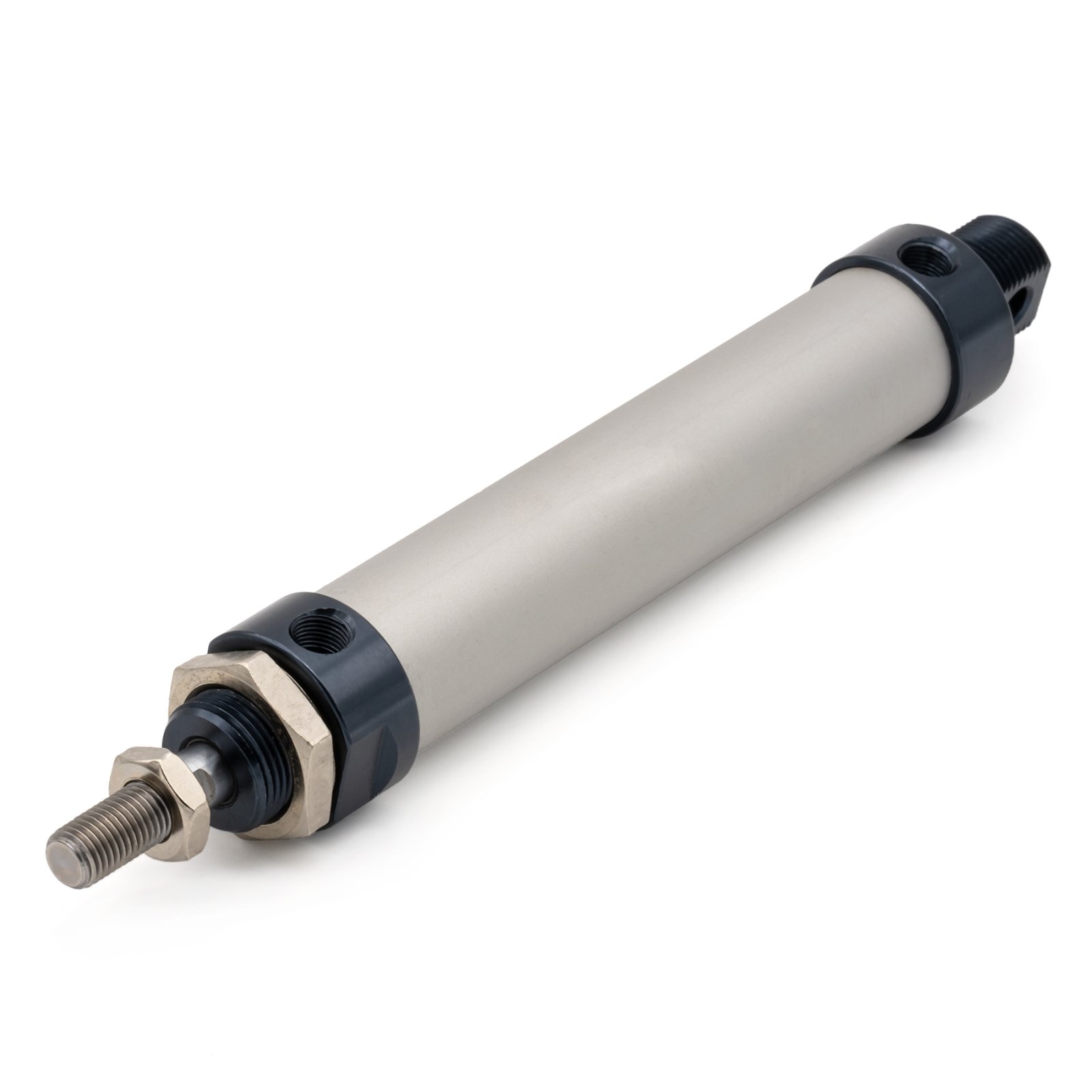

Алюминиевый пневмоцилиндр MAL20x50 двойного действия
Алюминиевый пневмоцилиндр MAL20x50 двойного действия CA (с шарнирным креплением). Применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия пневмоцилиндра | MAL |
| Расшифровка серии | миниатюрные, дюралевые |
| Вид цилиндра(кинематич.) | линейный |
| Исполнение (тип штока, особенности монтажа) | CA (с шарнирным креплением) |
| Конструкция (направления действия) | двойного действия |
| Рабочая среда | сжатый воздух |
| Допустимый размер частиц после фильтрации | <40 мкм |
| Диаметр поршня | 20 мм |
| Ход поршня | 50 мм |
| Рабочее давление | 0.15...1 МПа |
| Давление макс. | 1.5 МПа |
| Рабочее усилие (при 5 бар) | 15 кгс |
| Материал корпуса | дюраль |
| Рабочая температура | -20..+70°C |
| Магнитное кольцо на поршне | нет |
Чертежи
свернуть
| Модель | Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MA16x100-S | MA16 | 114 | 38 | 60 | 12.5 | 91 | 21 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MA20x100-S | MA20 | 137 | 40 | 76 | 16 | 108 | 27 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MA25x100-S | MA25 | 141 | 44 | 76 | 16 | 110 | 30 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MA32x100-S | MA32 | 147 | 44 | 76 | 16 | 113 | 35 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MA40x100-S | MA40 | 149 | 44 | 16.5 | 113 | 41.5 | 20 | 16 | 32 | M12x1.25 | 24 | 17 | |
| Модель | Серия | A | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
| MAL16x100 | MAL16 | 109 | 36 | 57 | 10 | 87 | 22 | 12 | 6 | 22 | M6x1.0 | 16 | 10 |
| MAL20x100 | MAL20 | 131 | 40 | 70 | 16 | 102 | 29 | 16 | 8 | 28 | M8x1.25 | 20 | 12 |
| MAL25x100 | MAL25 | 135 | 44 | 70 | 16 | 104 | 34 | 16 | 10 | 30 | M10x1.25 | 22 | 17 |
| MAL32x100 | MAL32 | 141 | 44 | 70 | 16 | 104 | 39.5 | 16 | 12 | 30 | M10x1.25 | 22 | 17 |
| MAL40x100 | MAL40 | 165 | 46 | 92 | 16 | 129 | 49.5 | 20 | 16 | 32 | M12x1.25 | 24 | 19 |
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | [ШАБЛОН_ДЛЯ_ЗАМЕНЫ_ПЕРВОЙ_СТРОКОЙ_С_ВЫНЕСЕННОЙ_НОМЕНКЛАТУРОЙ_ОТКРЫВАЮЩИЕ_ТЕГИ][ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]14[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]15[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]16[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]17[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]18[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]19[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]20[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]21[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]22[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]23[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] | [ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_НАЧАЛО]24[ШАБЛОН_ЗНАЧЕНИЯ_ВЫНЕСЕННОЙ_КОНЕЦ] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | [ШАБЛОН_ДЛЯ_ЗАМЕНЫ_ПЕРВОЙ_СТРОКОЙ_С_ВЫНЕСЕННОЙ_НОМЕНКЛАТУРОЙ_ЗАКРЫВАЮЩИЕ_ТЕГИ]|||||||||||
| MA16x100-S | 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 16 | 16 | M5x0.8 | 7.5 | |||||||||||
| MA20x100-S | 6 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 | |||||||||||
| MA25x100-S | 6 | 29 | 7 | 8 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 | |||||||||||
| MA32x100-S | 6 | 32 | 8 | 10 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 | |||||||||||
| MA40x100-S | 7 | 41 | 8 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 9 | |||||||||||
| Модель | FA | G | GA | H | K | KA | M | MA | MB | P | PA | |||||||||||
| MAL16x100 | 5 | 22 | 6 | 5 | 6 | 7 | M16x1.5 | 14 | 16 | M5x0.8 | 5 | |||||||||||
| MAL20x100 | 5 | 29 | 7 | 6 | 8 | 9 | M22x1.5 | 12 | 21 | 1/8" | 8 | |||||||||||
| MAL25x100 | 6 | 29 | 7 | 10 | 8 | 9 | M22x1.5 | 14 | 21 | 1/8" | 8 | |||||||||||
| MAL32x100 | 6 | 32 | 8 | 12 | 10 | 12 | M24x2.0 | 14 | 27 | 1/8" | 8 | |||||||||||
| MAL40x100 | 7 | 41 | 9 | 14 | 12 | 12 | M30x2.0 | 14 | 27 | 1/4" | 8 |
