Линейный модуль VRS250-560-340 (ход 340 мм)

Линейный модуль VRS250-560-340 (ход 340 мм)
Линейный модуль VRS250-560-340 (ход 340 мм)
170491 руб. /шт
Кол-во:
Избранное
Сравнить

Координатный стол (1 координата) VRS250-560-340

Высокоточная вертикальная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 340 мм, длина , рельсы Hiwin HGR30, подшипники 3206 (класс P4). Фланец для установки мотора 110 мм. Повторяемость перемещения 7 мкм. Рабочая грузоподъемность стола 100 кгс.

Рейтинг
  • Отзывы
  • Технические характеристики
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ход модуля 340 мм
Повторяемость позиционирования 0.007 мм
Грузоподъемность динамическая 100 кгс
Размер стола 220*300*32 мм
Передача ШВП 250*220*32 мм
Направляющие Hiwin HGR30
Фланец мотора 110 мм
ЧЕРТЕЖИ

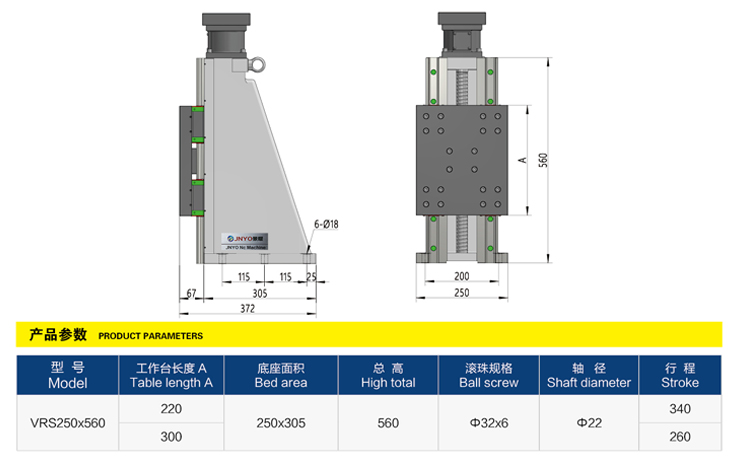

Линейный модуль VRS250-560 (340). Схематический чертеж.

Линейный модуль вертикальный VRS250-560 (ход 260). Чертеж
