Линейный модуль LRS300-670-370 (ход 370)

Линейный модуль LRS300-670-370 (ход 370)
Линейный модуль LRS300-670-370 (ход 370)
руб. / шт
Кол-во:
Избранное
Сравнить

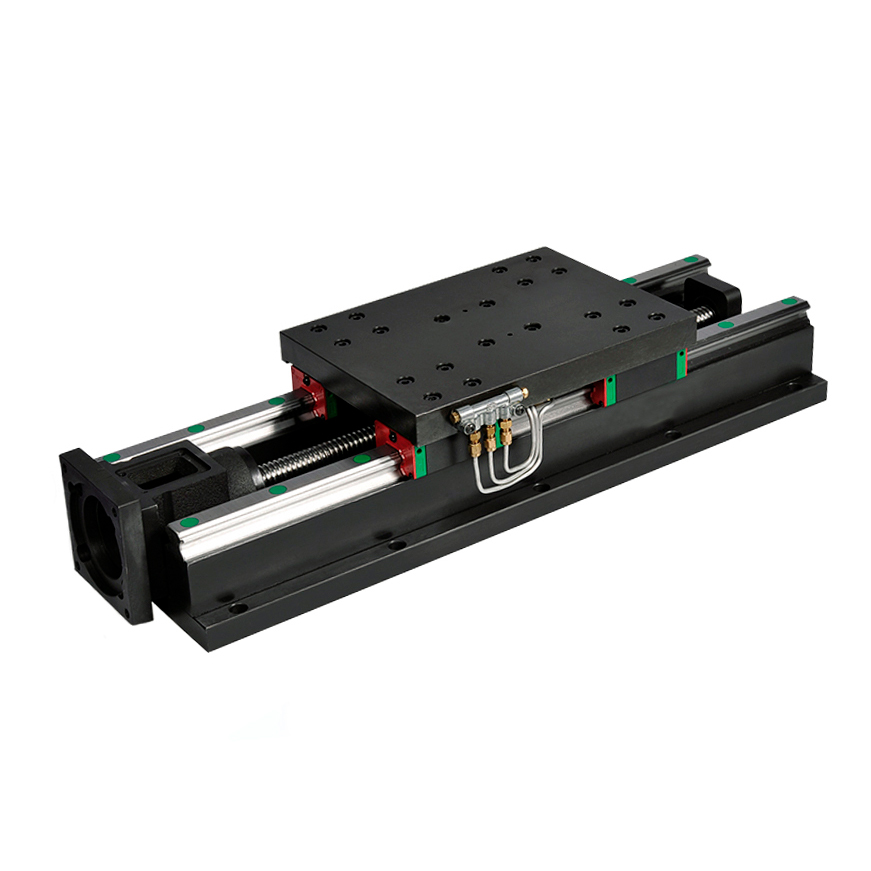

Линейный модуль LRS300-670-370

Координатный стол (1 координата). Высокоточная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Укрупненная версия модулей LRS220, с более крупной ШВП(диаметр 32 мм). Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 3206 (класс P4), длина , рельсы Hiwin HGR30, подшипники HGH30. Фланец для установки мотора 130 мм. Повторяемость перемещения 7 мкм. Рабочая грузоподъемность стола 100 кгс (без влияния на геометрию оси).
  • Технические характеристики
  • Чертежи
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ход модуля 370 мм
Повторяемость позиционирования 0.007 мм
Грузоподъемность динамическая 100 кгс
Размер стола 220*300*32 мм
Передача ШВП 3206 (класс P4)
Направляющие Hiwin HGR30
Фланец мотора 130 мм
ЧЕРТЕЖИ

Линейный модуль LRS300-560 (370). Схематический чертеж.

Линейный модуль LRS300-670 (ход 370) /></p>            </div>
