Линейный модуль LRS250-560-260 (ход 260 мм)
Линейный модуль LRS250-560-260 (ход 260 мм)
150000
руб. /шт

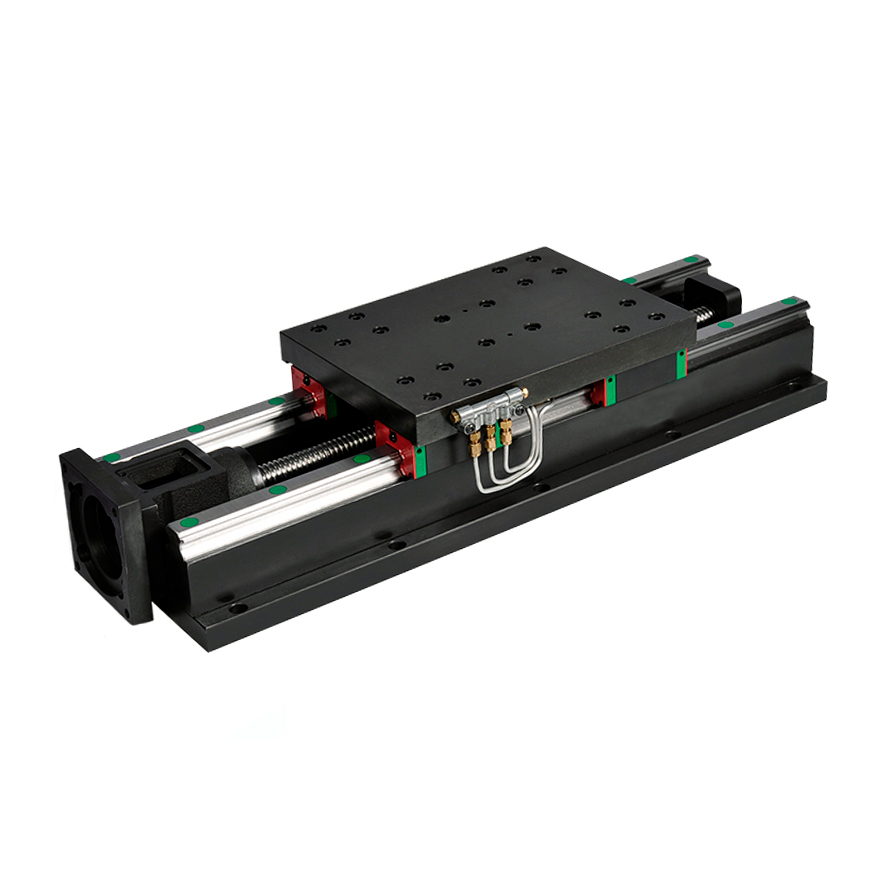

Линейный модуль LRS250-560-260
Координатный стол (1 координата). Высокоточная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 2505 (класс P4), длина , рельсы Hiwin HGR30, подшипники HGH30, передача 2505 (класс P4). Фланец для установки мотора 110 мм. Рабочая грузоподъемность стола 100 кгс (имеется в виду с сохранением точностных параметров. Общая грузоподъемность выше на порядок).- Вопрос/ответ
- Отзывы
- Технические характеристики
- Видео
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Ход модуля | 260 мм |
| Повторяемость позиционирования | 0.007 мм |
| Грузоподъемность динамическая | 100 кгс |
| Размер стола | 250*300*32 мм |
| Передача ШВП | 2505 (класс P4) |
| Направляющие | Hiwin HGR30 |
| Фланец мотора | 110 мм |
ВИДЕО
3D-модель LRS250-560-260
ЧЕРТЕЖИ
