LRS220-800-500 - Линейный модуль
LRS220-800-500 - Линейный модуль
LRS220-800-500 - Линейный модуль
LRS220-800-500 - Линейный модуль - 1
LRS220-800-500 - Линейный модуль - 2
LRS220-800-500 - Линейный модуль - 3
LRS220-800-500 - Линейный модуль - 4
LRS220-800-500 - Линейный модуль - 5
LRS220-800-500 - Линейный модуль - 6

LRS220-800-500 - Линейный модуль Копировать информацию о товаре в буфер

Линейный модуль LRS220-800-500 c ходом 500 мм, фланцем 110 мм, динамической грузоподъемностью 100 кгс, статической грузоподъемностью 150 кгс.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
202500 202 500 р. / шт
Как купить?

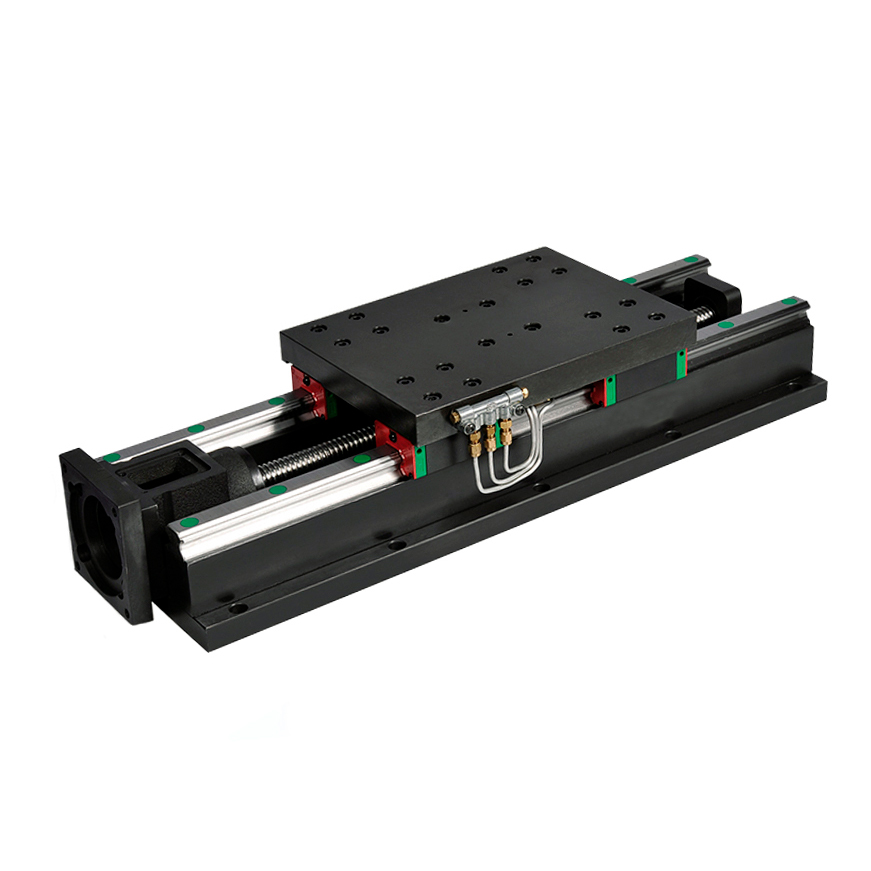

Линейный модуль LRS220-800-500

Координатный стол (1 координата). Высокоточная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 2004 (класс P4), длина 800 мм, рельсы Hiwin HGR30, подшипники HGH30. Фланец для установки мотора 110 мм. Повторяемость перемещения 7 мкм. Рабочая грузоподъемность стола 100 кгс (без влияния на геометрию оси).
3D-модель

Технические характеристики

свернуть
ПараметрЗначение
Перемещение500 мм
Повторяемость позиционирования0.007 мм
Длина800 мм
Грузоподъемность дин.100 кгс
Типоразмер ШВП2004
Класс точности ШВПP4 (ISO 4)
НаправляющиеHiwin HGR30
Фланец под мотор110 мм

Чертежи

свернуть

Чертеж LRS220-800-500

Чертеж для Линейный модуль LRS220-800 (500)
Совместимые товары отсутствуют.
