Линейный модуль LRS220-670-370 (ход 370)

Линейный модуль LRS220-670-370 (ход 370)
Линейный модуль LRS220-670-370 (ход 370)
157931 руб. /шт
Кол-во:
Избранное
Сравнить

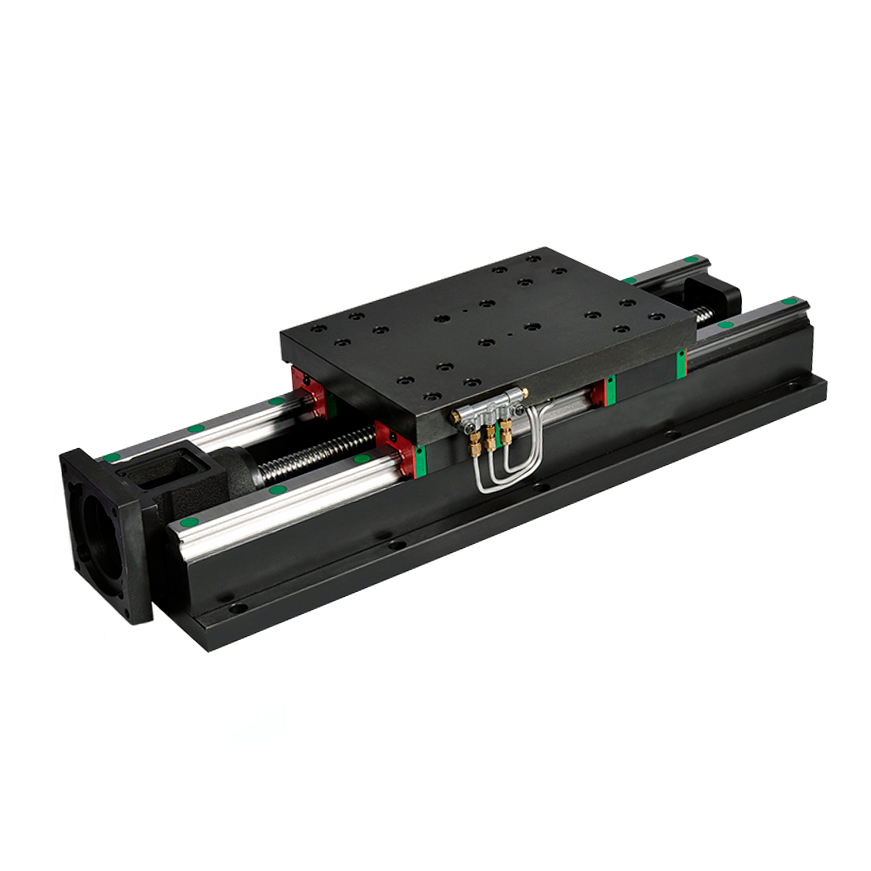

Линейный модуль LRS220-670-370

Координатный стол (1 координата). Высокоточная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 2505 (класс P4), длина , рельсы Hiwin HGR30, подшипники HGH30, передача 2505 (класс P4). Фланец для установки мотора . Рабочая грузоподъемность стола 100 кгс (имеется в виду с сохранением точностных параметров. Общая грузоподъемность выше на порядок).
Рейтинг
  • Отзывы
  • Технические характеристики
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ход модуля 370 мм
Повторяемость позиционирования 0.007 мм
Грузоподъемность динамическая 100 кгс
Размер стола 220*300*32 мм
Передача ШВП 2505 (класс P4)
Направляющие Hiwin HGR30
Фланец мотора
ЧЕРТЕЖИ

Линейный модуль LRS220-520 (370). Схематический чертеж.

Линейный модуль LRS220-670 (ход 370). Чертеж /></p>            </div>
