LRS220-420-120 - Линейный модуль

LRS220-420-120 - Линейный модуль Копировать информацию о товаре в буфер

Линейный модуль LRS220-420-120 c ходом 120 мм, фланцем 110 мм, динамической грузоподъемностью 100 кгс, статической грузоподъемностью 150 кгс.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
110800 110 800 р. / шт

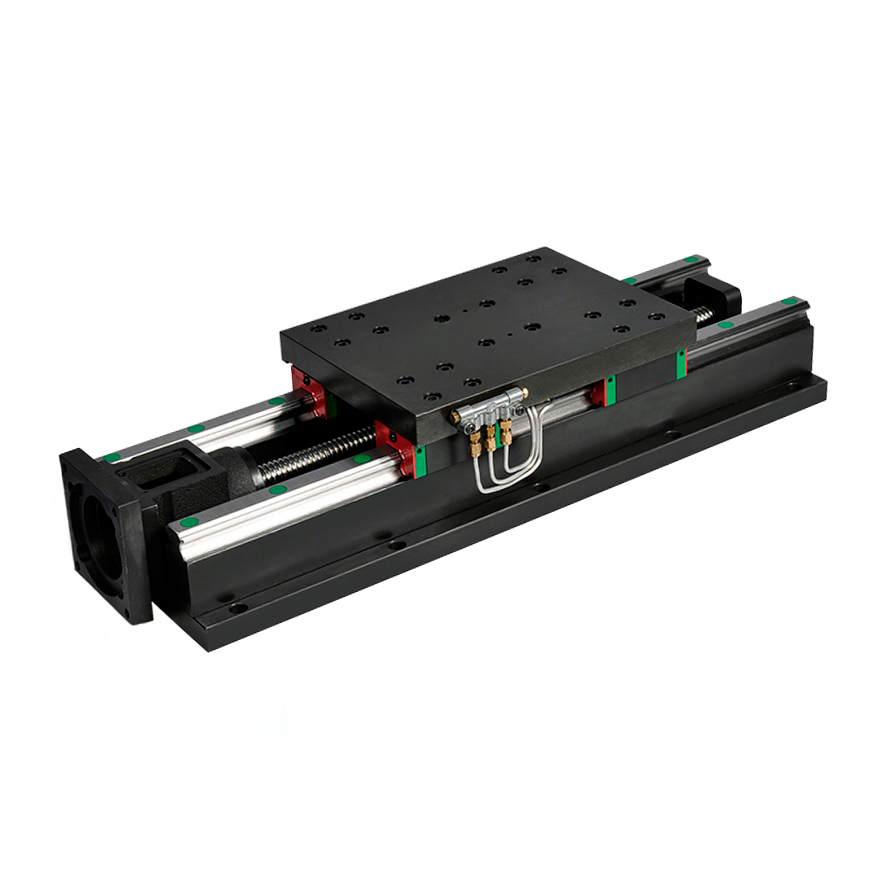

Линейный модуль LRS220-420-120

Координатный стол (1 координата). Высокоточная ось с литым чугунным корпусом, профильными направляющими и ШВП в качестве передачи. Устройство может выступать как самостоятельная ось линейного перемещения, так и в качестве оси фрезерных и токарных станков. Хорошо подходит в качестве вертикальной оси Z металлорежущих станков с ЧПУ. Ход модуля 2505 (класс P4), длина 420 мм, рельсы Hiwin HGR30, подшипники HGH30. Фланец для установки мотора 110 мм. Повторяемость перемещения 7 мкм. Рабочая грузоподъемность стола 100 кгс (без влияния на геометрию оси).

Технические характеристики

ПараметрЗначение
Перемещение120 мм
Повторяемость позиционирования0.007 мм
Длина420 мм
Грузоподъемность дин.100 кгс
Типоразмер ШВП2505
Класс точности ШВПP4 (ISO 4)
НаправляющиеHiwin HGR30
Фланец под мотор110 мм
