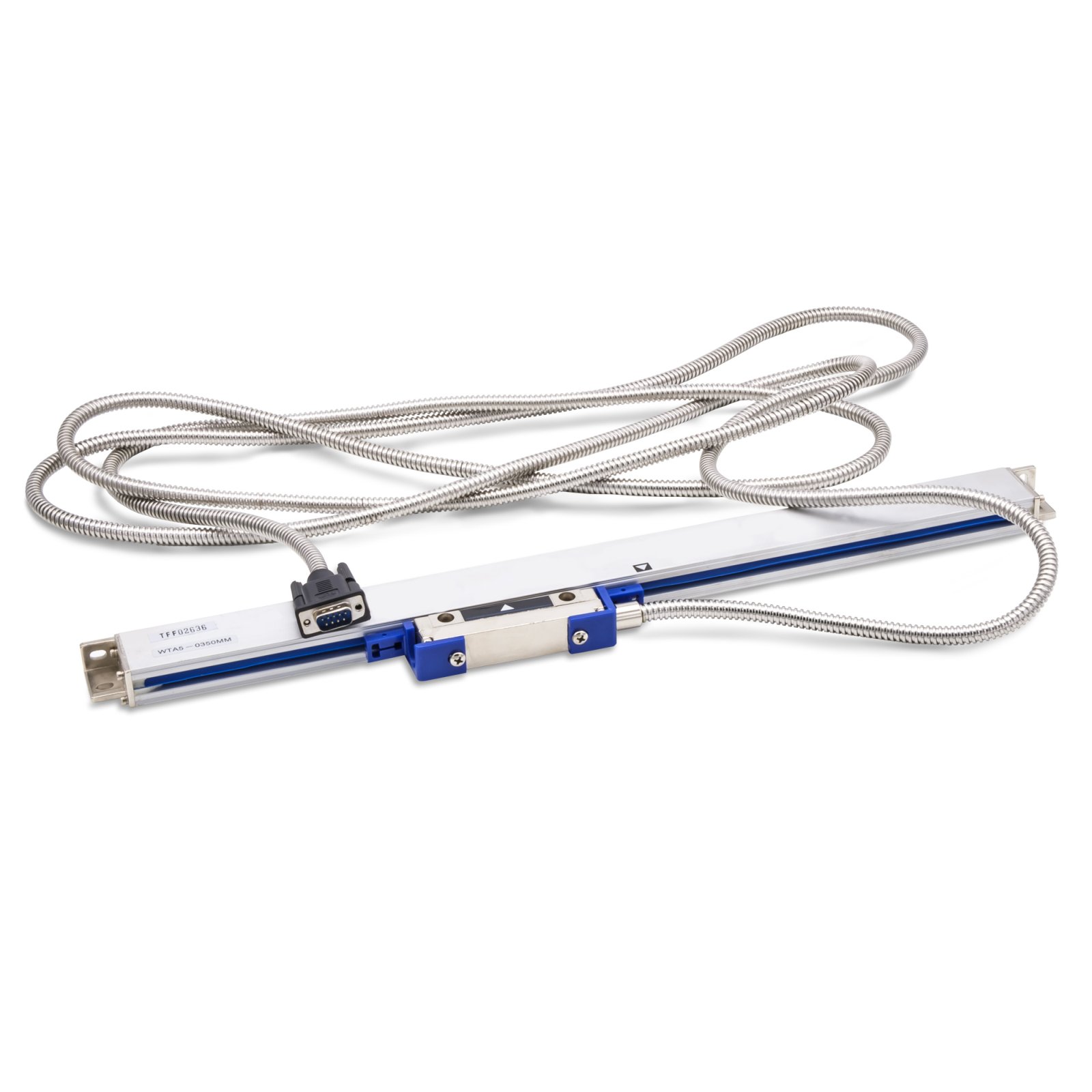

Линейка оптическая Rational WTA5-400, длина 400 мм
Линейка оптическая Rational WTA5-400, длина 400 мм
9144
руб. /шт
Цифровая оптическая линейка Rational, 400 мм, серия WTA
Цифровая линейная шкала с рабочим ходом 400 мм, точность 5 мкм, разрешение 0.005 мм, сечение корпуса 36*20.5 мм, максимальный габарит(с кареткой) 61,5х21 мм. Выход - диф. квадратурный сигнал, с меткой Z. Применяется в машиностроении и других отраслях промышленности для модернизации станков и другого оборудования и инструмента для измерения линейных размеров. Совместима с УЦИ Rational серии WE6800 (подключение через разъем 9РD).- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Длина | 400 мм |
| Разрешение | 0.005 мм |
| Точность | 5 мкм |
| Скорость, пик. | 60 м/мин |
| Сигнал | дифф. 5 В (RS422) |
Руководство на Шкала линейная цифровая Rational WTA5-400 (pdf)
ЧЕРТЕЖИ
Размеры линейки
L0 - эффективное перемещение 400 ммL1 - предельно допустимое перемещение L1 = L0 + 30 мм
L2 - расстояние между монтажными отверстиямиб L2 = L0 + 132 мм
L3 - полная длина L3 = L0 + 149 мм
M = 20 мм J = 25.5 мм R = 5 мм K = 10.25 мм F = 50 мм Более подробно см. документацию.
Размеры каретки
D = 60 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
