работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30WTA5-500 - линейка оптическая
WTA5-500 - линейка оптическая Копировать информацию о товаре в буфер
Цифровая оптическая линейка с рабочим ходом 500 мм, точность 5 мкм, разрешение 0.005 мм.
Наличие: есть (обновл. 19.12.2024)
(0)
отзывов: 0
Ход
500 мм
Сигнал
дифф. 5 В (RS422)
Разрешение
0.005 мм
Все характеристики

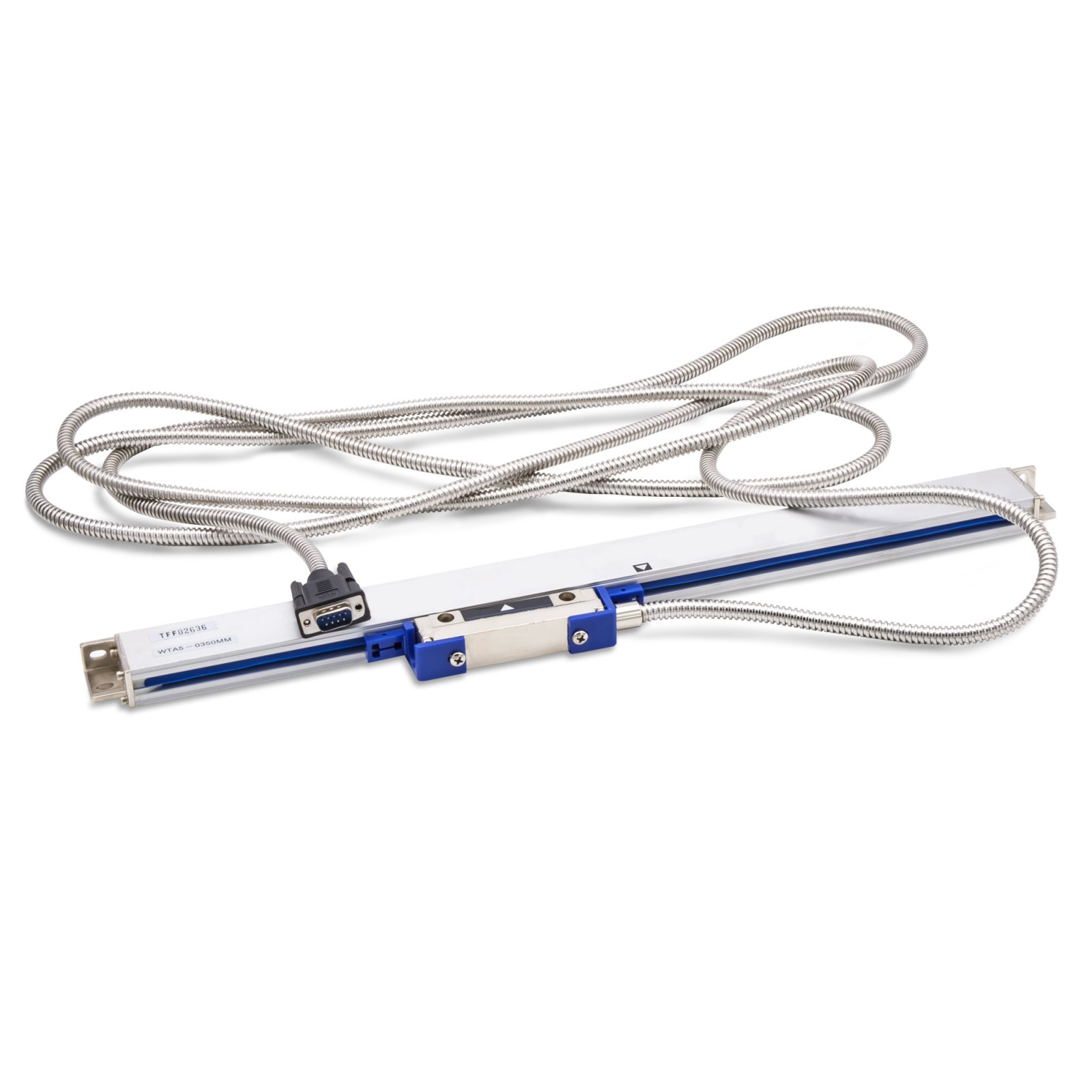

Цифровая оптическая линейка Rational, 649 мм, серия WTA
Цифровая линейная шкала(фотоэлектрический датчик линейного перемещения), или, проще - оптическая линейка, с рабочим ходом 500 мм, точность 5 мкм, разрешение 0.005 мм, сечение корпуса 61.5х21 мм, максимальный габарит(с кареткой) 61.5х21 мм. Выход - диф. квадратурный сигнал, с меткой Z. Применяется в машиностроении и других отраслях промышленности для модернизации станков и другого оборудования и инструмента для измерения линейных размеров. Совместима с УЦИ Rational серии WE6800 (подключение через разъем 9РD).Технические характеристики
свернуть
Параметр | Значение |
---|---|
Серия | WTA |
Производитель | Rational |
Длина | 649 мм |
Рабочий ход | 500 мм |
Разрешение | 0.005 мм |
Точность | 5 мкм |
Скорость, пик. | 60 м/мин |
Сигнал | дифф. 5 В (RS422) |
Габаритные размеры с кареткой | 61.5х21 мм |
Сечение корпуса линейки | 36*20.5 мм |
Число осей | 1 |
Чертежи
свернуть
Размеры линейки
L0 - эффективное перемещение 649 мм
L1 - предельно допустимое перемещение L1 = L0 + 30 мм
L2 - расстояние между монтажными отверстиямиб L2 = L0 + 132 мм
L3 - полная длина L3 = L0 + 149 мм
M = 20 мм
J = 25.5 мм
R = 5 мм
K = 10.25 мм
F = 50 мм
Более подробно см. документацию.
Размеры каретки
D = 60 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
