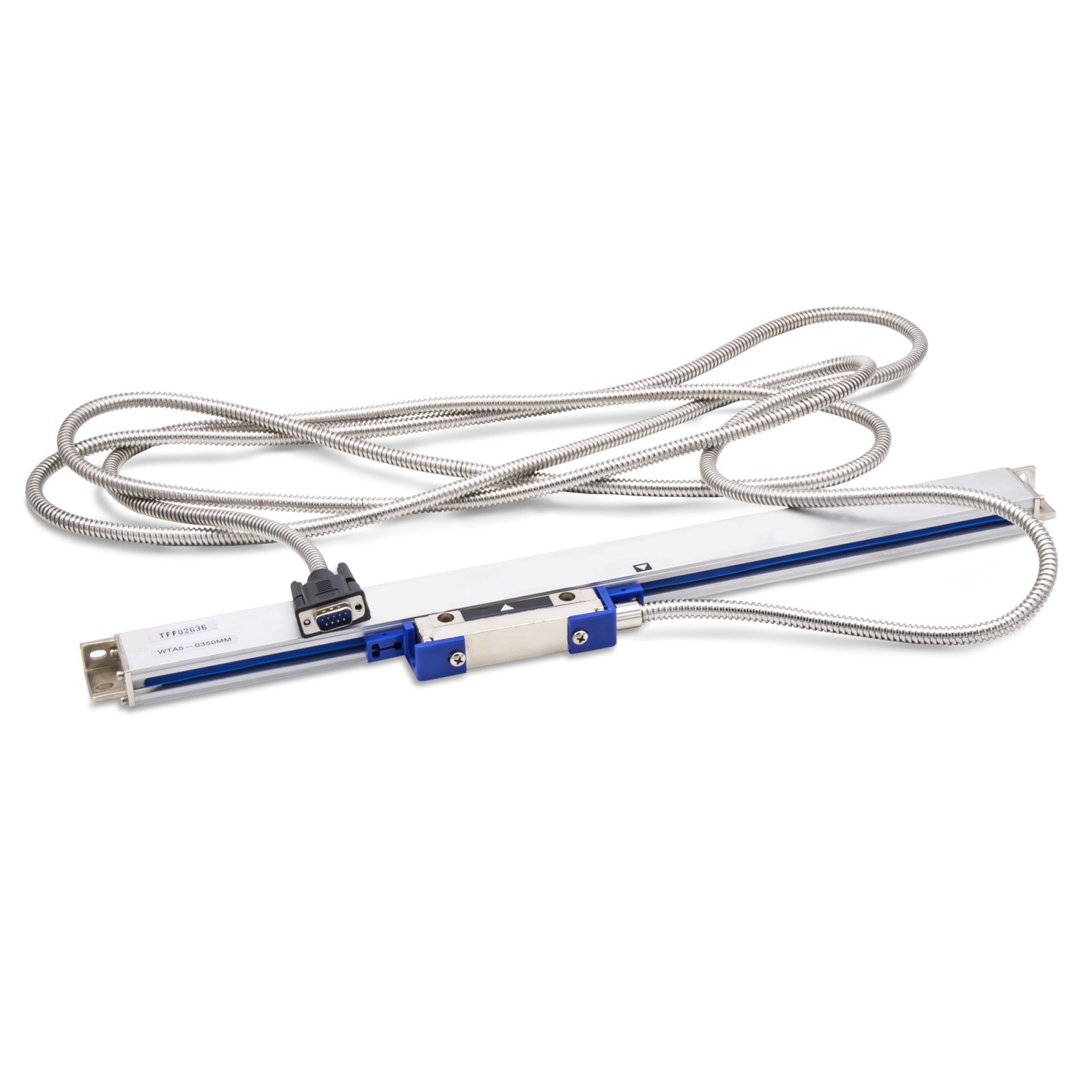

WTA5-800 - линейка оптическая

WTA5-800 - линейка оптическая Копировать информацию о товаре в буфер

Цифровая оптическая линейка с рабочим ходом 800 мм, точность 5 мкм, разрешение 0.005 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Ход
800 мм
Сигнал
дифф. 5 В (RS422)
Разрешение|
0.005 мм
Все характеристики
(0)
отзывов: 0
13010 13 010 р. / шт

Цифровая оптическая линейка Rational, 949 мм, серия WTA

Цифровая линейная шкала(фотоэлектрический датчик линейного перемещения), или, проще - оптическая линейка, с рабочим ходом 800 мм, точность 5 мкм, разрешение 0.005 мм, сечение корпуса 61.5х21 мм, максимальный габарит(с кареткой) 61.5х21 мм. Выход - диф. квадратурный сигнал, с меткой Z. Применяется в машиностроении и других отраслях промышленности для модернизации станков и другого оборудования и инструмента для измерения линейных размеров. Совместима с УЦИ Rational серии WE6800 (подключение через разъем 9РD).

Технические характеристики

ПараметрЗначение
СерияWTA
ПроизводительRational
Длина949 мм
Рабочий ход800 мм
Разрешение0.005 мм
Точность5 мкм
Скорость, пик.60 м/мин
Сигналдифф. 5 В (RS422)
Габаритные размеры с кареткой61.5х21 мм
Сечение корпуса линейки36*20.5 мм
Число осей1

Чертежи

свернуть

Чертеж для WTA5-800

Размеры линейки L0 - эффективное перемещение 949 мм
L1 - предельно допустимое перемещение L1 = L0 + 30 мм
L2 - расстояние между монтажными отверстиямиб L2 = L0 + 132 мм
L3 - полная длина L3 = L0 + 149 мм

M = 20 мм J = 25.5 мм R = 5 мм K = 10.25 мм F = 50 мм Более подробно см. документацию.

Размеры каретки

D = 60 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
