Линейка оптическая Rational WTB5-3000, длина 3000 мм

Линейка оптическая Rational WTB5-3000, длина 3000 мм
Линейка оптическая Rational WTB5-3000, длина 3000 мм
73946 руб. /шт
Кол-во:
Избранное
Сравнить

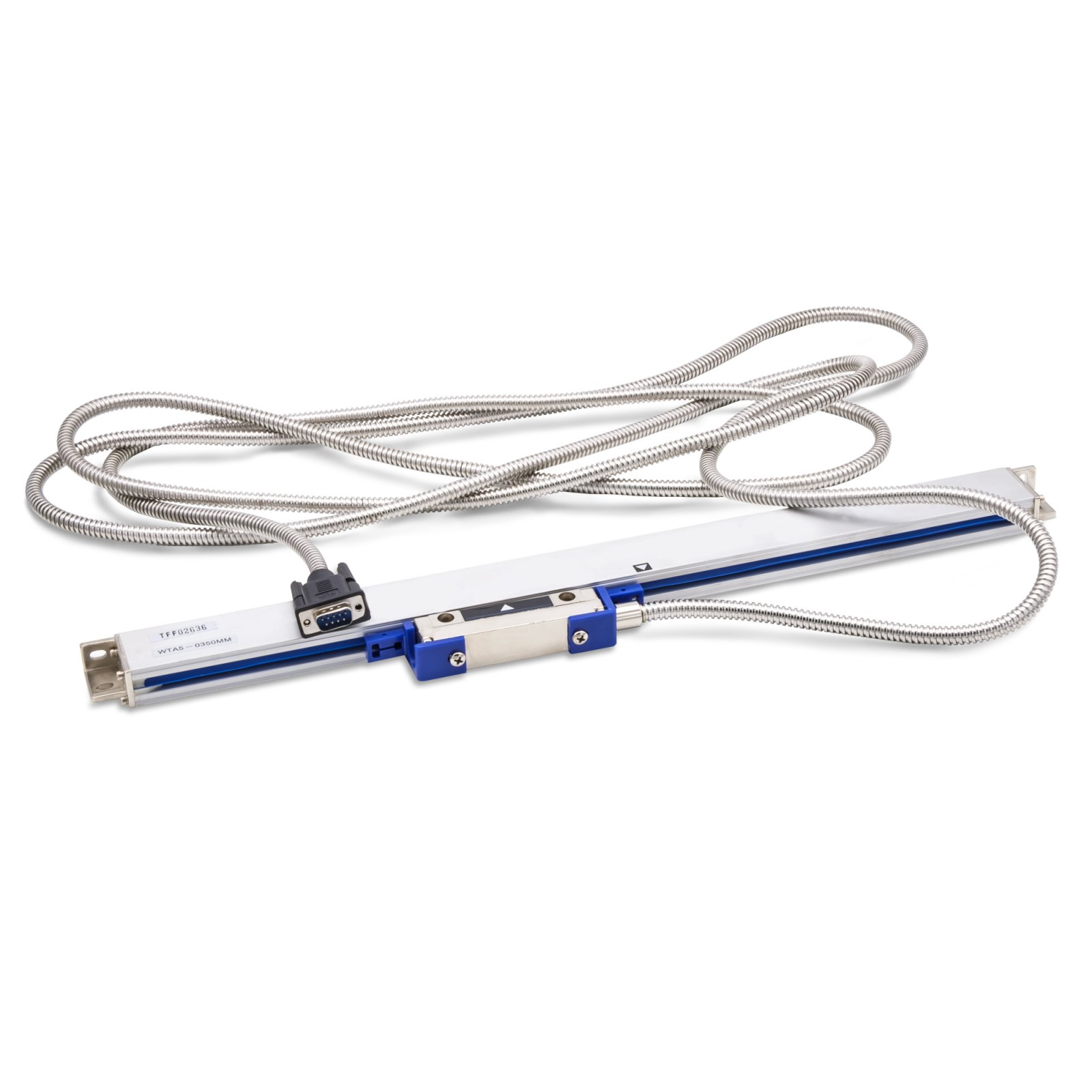

Цифровая оптическая линейка Rational, 3000 мм, серия WTA

Цифровая линейная шкала с рабочим ходом 3000 мм, точность 5 мкм, разрешение 0.005 мм, сечение корпуса 36*20.5 мм, максимальный габарит(с кареткой) 61,5х21 мм. Выход - диф. квадратурный сигнал, с меткой Z. Применяется в машиностроении и других отраслях промышленности для модернизации станков и другого оборудования и инструмента для измерения линейных размеров. Совместима с УЦИ Rational серии WE6800 (подключение через разъем 9РD).
Рейтинг
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Длина3000 мм
Разрешение0.005 мм
Точность5 мкм
Скорость, пик.60 м/мин
Сигналдифф. 5 В (RS422)
ЧЕРТЕЖИ

Линейка Rational WTB5-3000. Схематический чертеж.

Размеры линейки

L0 - эффективное перемещение 3000 мм
L1 - предельно допустимое перемещение L1 = L0 + 30 мм
L2 - расстояние между монтажными отверстиямиб L2 = L0 + 132 мм
L3 - полная длина L3 = L0 + 149 мм

M = 20 мм J = 25.5 мм R = 5 мм K = 10.25 мм F = 50 мм Более подробно см. документацию.

Размеры каретки

D = 60 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
