Линейка оптическая Rational WTA5-200, длина 200 мм
Линейка оптическая Rational WTA5-200, длина 200 мм
17520
руб. /шт

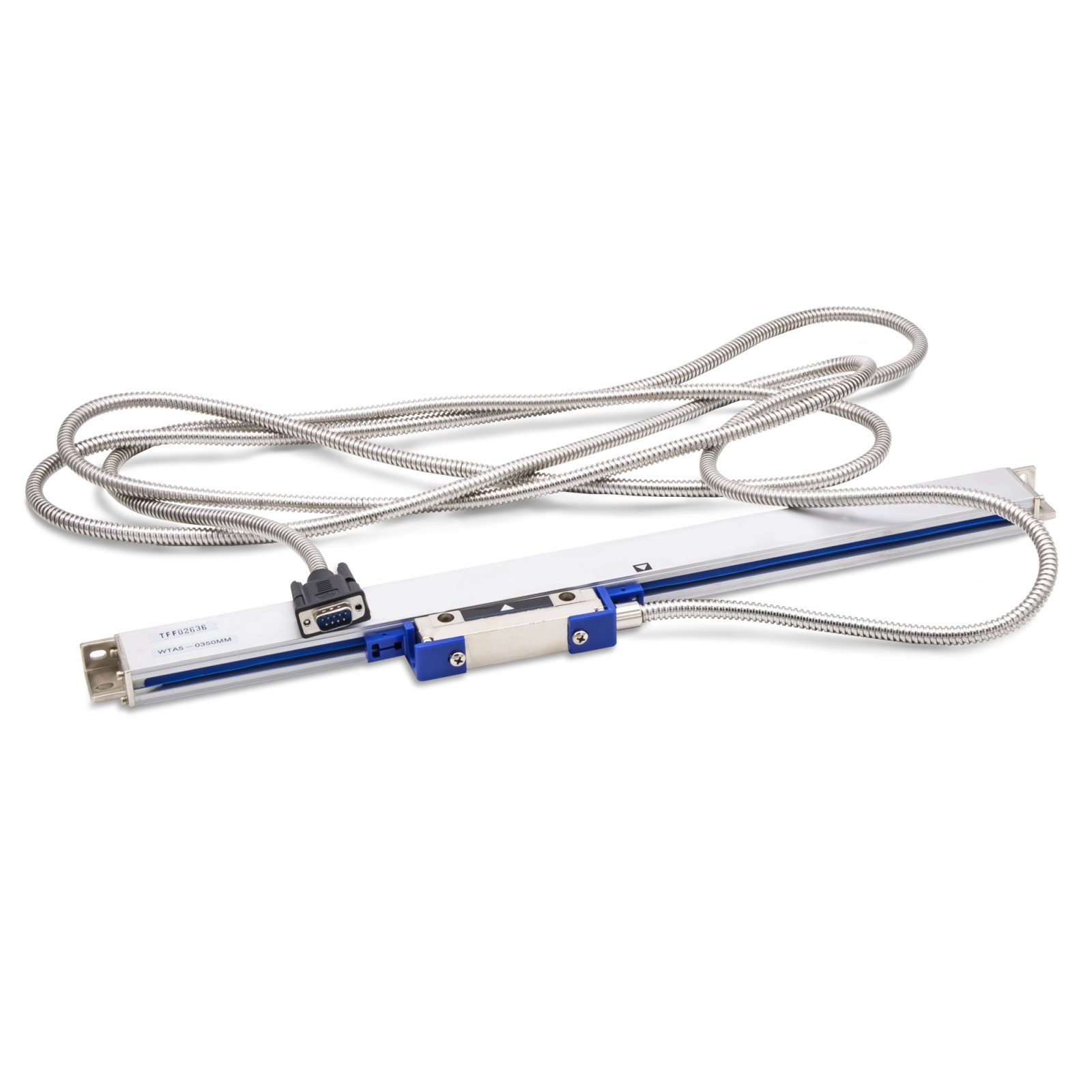

Цифровая оптическая линейка Rational, 200 мм, серия WTA
Цифровая линейная шкала с рабочим ходом 200 мм, точность 5 мкм, разрешение 0.005 мм, сечение корпуса 36*20.5 мм, максимальный габарит(с кареткой) 61,5х21 мм. Выход - диф. квадратурный сигнал, с меткой Z. Применяется в машиностроении и других отраслях промышленности для модернизации станков и другого оборудования и инструмента для измерения линейных размеров. Совместима с УЦИ Rational серии WE6800 (подключение через разъем 9РD).- Вопрос/ответ
- Отзывы
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
Руководство на WTA5-200 (pdf)
ЧЕРТЕЖИ
Размеры линейки
L0 - эффективное перемещение 200 ммL1 - предельно допустимое перемещение L1 = L0 + 30 мм
L2 - расстояние между монтажными отверстиямиб L2 = L0 + 132 мм
L3 - полная длина L3 = L0 + 149 мм
M = 20 мм J = 25.5 мм R = 5 мм K = 10.25 мм F = 50 мм Более подробно см. документацию.
Размеры каретки
D = 60 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
E = 90 мм
G = 21 мм
H = 61.5 мм
I = 20.5 мм
