K10-250 - патрон токарный двухкулачковый Копировать информацию о товаре в буфер
Токарный самоцентрирующий токарный патрон, двухкулачковый, внешний диаметр 250. С комплектами кулачков для прямого и обратного зажима заготовки.
Наличие: есть (обновл. 21.05.2025)

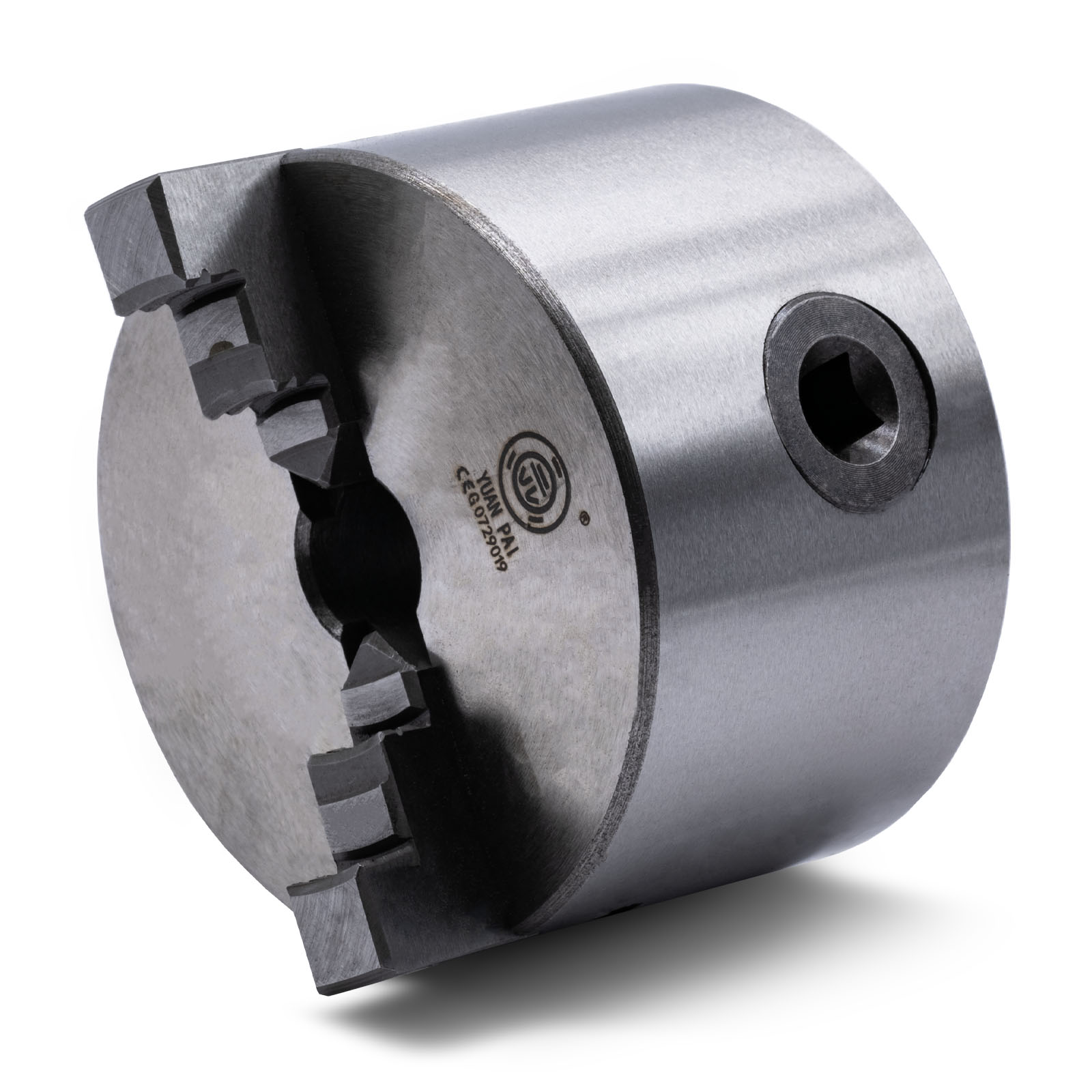

Патрон токарный самоцентрирующийся, двухкулачковый K10-250

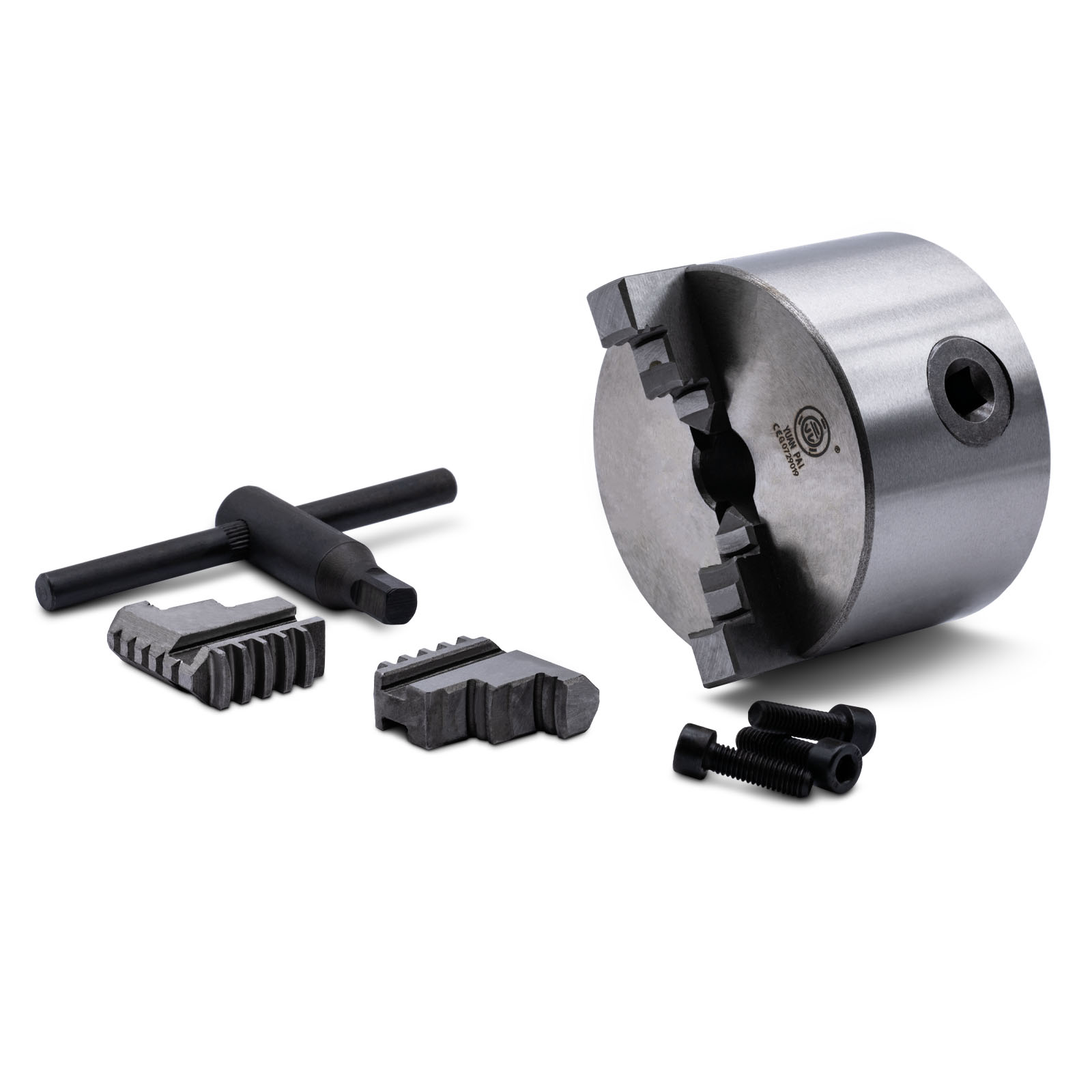

Стальной токарный патрон двухкулачковый серии К10 - с двумя комплектами кулачков, для прямого и обратного зажима заготовки.
Токарные патроны используются для фиксации вращающийся заготовке при токарной и фрезерной обработке, и являются неотъемлемой деталью токарных станков, а также используются в поворотных осях фрезерных станков с ЧПУ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр | 250 мм |
| Скорость | 1600 об/мин |
| Момент крутящий, max. | 320 Нм |
| Крепление | на планшайбу (цилиндр. центр) |
| Точность | Н (ГОСТ 1654-86) |
| Материал | корпус - чугун, кулачки - сталь |
Чертежи
| Модель | D | D1 | D2 | D3 | H | H1 | h | z-d | A-A1 | B-B1 | C-C1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| K10-80 | 80 | 55 | 66 | 16 | 66 | 50 | 3.5 | 3-М8 | 2-22 | 25-70 | 22-63 |
| K10-100 | 100 | 72 | 84 | 22 | 74.5 | 55 | 3.5 | 3-M8 | 2-30 | 30-90 | 30-80 |
| K10-125 | 125 | 95 | 108 | 30 | 85 | 58 | 4 | 3-M8 | 2.5-40 | 38-125 | 38-110 |
| K10-160 | 160 | 130 | 142 | 40 | 95 | 65 | 5 | 3-M8 | 3-55 | 50-160 | 55-145 |
| K10-200 | 200 | 165 | 180 | 65 | 109 | 75 | 5 | 3-M10 | 4-85 | 65-200 | 65-200 |
| K10-250 | 250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 | 6-110 | 80-250 | 90-250 |
