работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30JGL25 - коротходный пневмоцилиндр
Новинка
JGL25 - коротходный пневмоцилиндр Копировать информацию о товаре в буфер
Угол открытия 85°, рабочее давление 0.1~1.0 Мпа, с креплением международного стандарта
Наличие: есть (обновл. 26.10.2024)

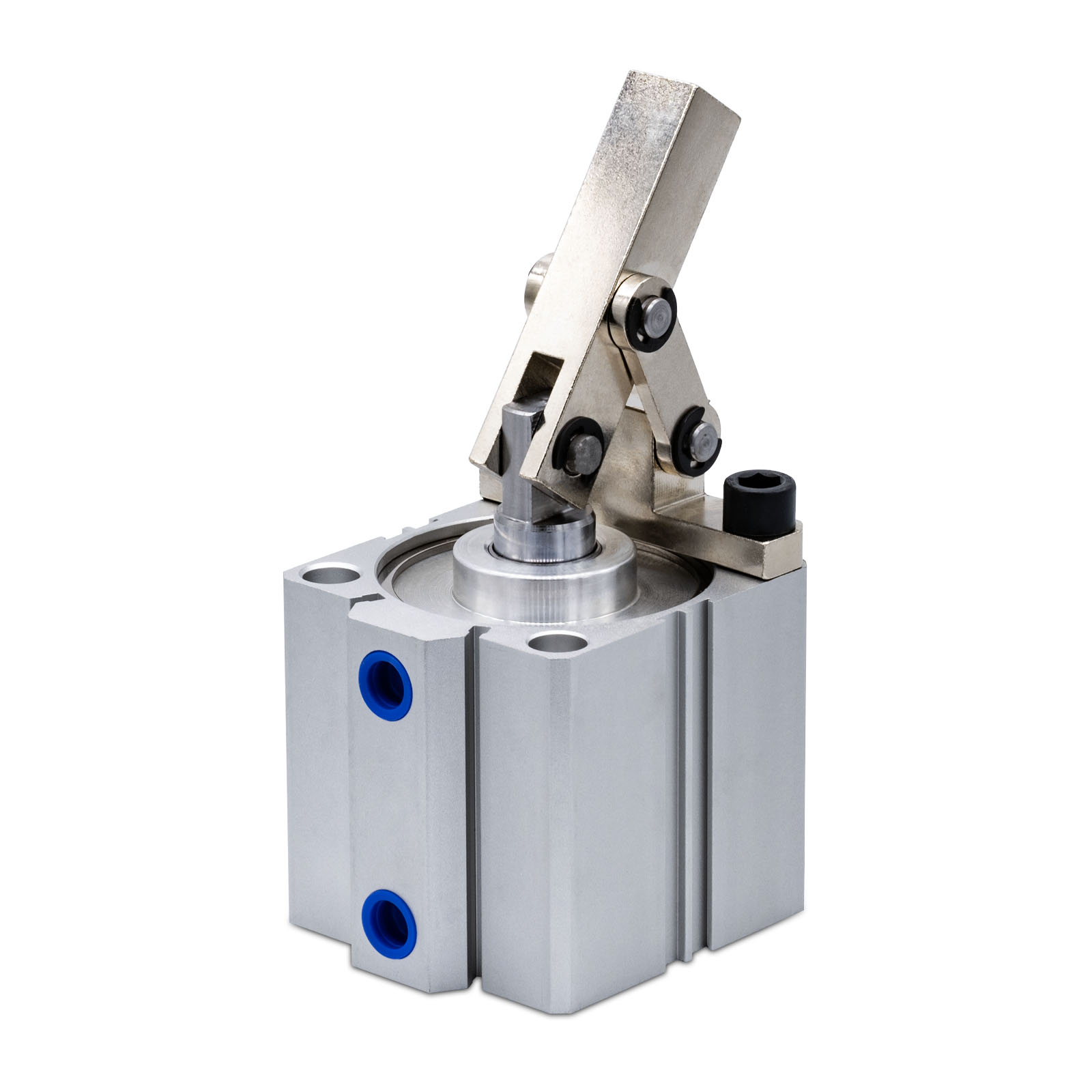

Алюминиевый короткоходный пневмоцилиндр JGL25 двойного действия с магнитом. Магнитные датчики для пневмоцилиндров реагируют непосредственно на изменение положения магнитной метки. Они наиболее удобны для контроля положения поршня пневмоцилиндра (покупаются отдельно). Пневмоцилиндр применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ. Цилиндр мал и прост в установке, что позволяет экономить место.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр поршня | 25 мм |
| Ход | 20 мм |
| Конструкция | двойного действия |
| Угол открытия | 85° |
| Исполнение | с креплением международного стандарта |
| Рабочее давление | 0.1~1.0 Мпа |
| Рабочая температура | -20°С~+80°С |
| Среда | сжатый воздух |
Чертежи
свернуть
| Модель | A | B | C | D | E | F | G | L | N | P | R | S | T | U | V | W | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JGL25 | 51 | 40 | 28 | 42 | 50 | 25 | 8 | 45 | 14 | M8x0.8 | 85° | 77 | 8.6 | 7 | M6x1.0 | 15 | 110 | |
| JGL32 | 54.5 | 44 | 34 | 50 | 60 | 30 | 9 | 53 | 16 | PT1/8 | 67° | 83.5 | 8.6 | 7 | M6x1.0 | 16 | 125 | |
| JGL40 | 61 | 52 | 40 | 58.5 | 65 | 32 | 10 | 58 | 16 | PT1/8 | 72° | 92.5 | 10.5 | 7.5 | M8x1.25 | 20 | 135 | |
| JGL50 | 68 | 62 | 48 | 71.5 | 75 | 35 | 10 | 66 | 20 | PT1/4 | 78° | 107.5 | 11 | 8.5 | M8x1.25 | 25 | 155.5 | |
| JGL63 | 77 | 75 | 60 | 84.5 | 85 | 38.5 | 12 | 76 | 22 | PT1/4 | 66° | 121.5 | 11 | 8.5 | M8x1.25 | 25 | 175.5 | |
| JGL80 | 91 | 94 | 74 | 104 | 105 | 47 | 14.5 | 94 | 22 | PT3/8 | 60° | 147 | 14 | 10.5 | M12x1.75 | 25 | 206 | |
| JGL100 | 101 | 114 | 90 | 124 | 125 | 55 | 20.5 | 110 | 25 | PT3/8 | 60° | 169 | 18 | 13 | M14x2.0 | 30 | 240 |
