работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30GZB65-4 - роликовая рельсовая направляющая
GZB65-4 - роликовая рельсовая направляющая Копировать информацию о товаре в буфер

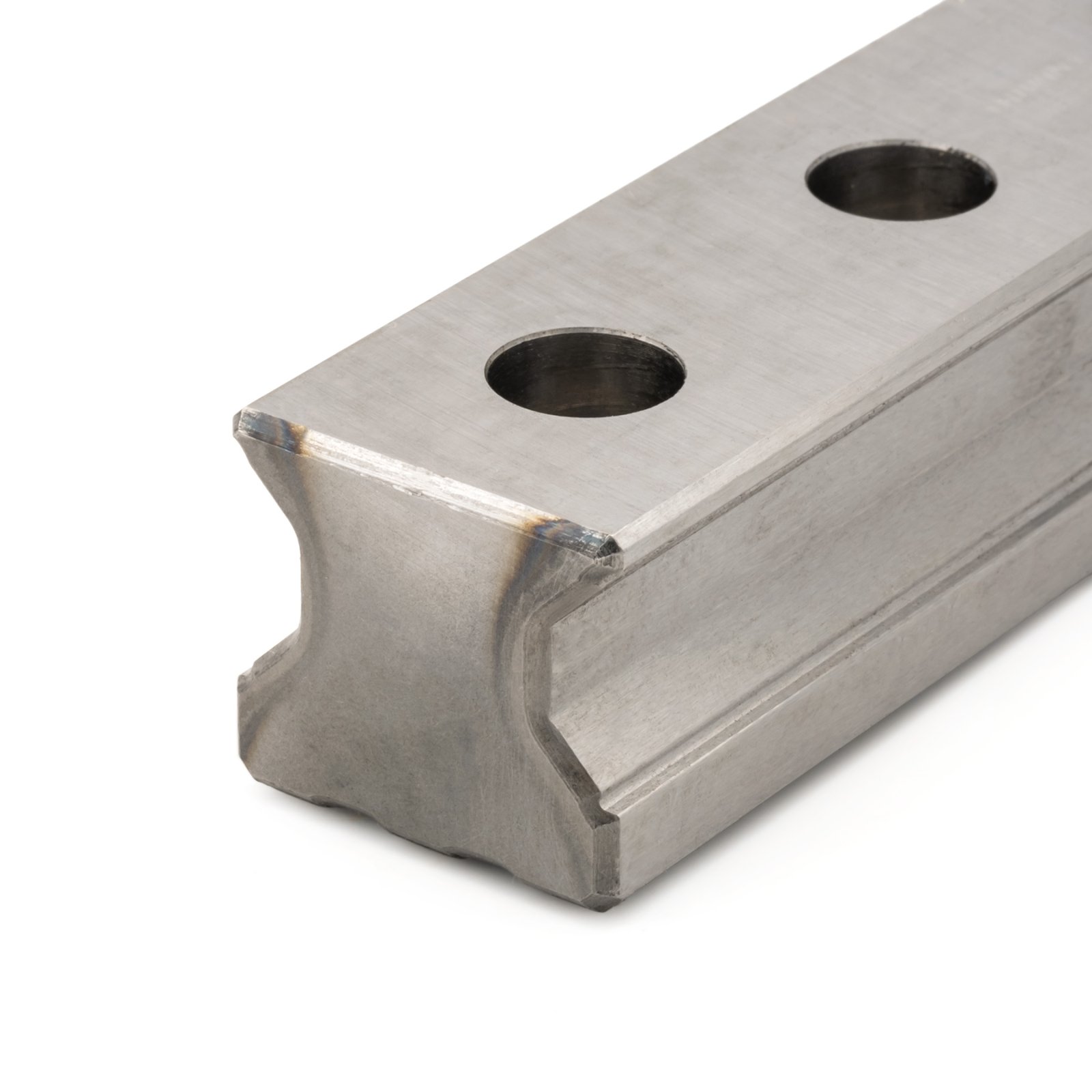

Роликовый рельс GZB65-4 - профильная направляющая Yigong типоразмера 65 мм. Благодаря профилю контакта отличается исключительной грузоподъемностью, жесткостью и точностью. Рекомендуется для металлобрабатывающих станков с ЧПУ.
Нет в наличии
(0)
отзывов: 0
Точность
4 кл.
Вид
роликовый
Типоразмер
65 мм
Серия
GZB
Все характеристики
Профильный роликовый рельс Yigong, типоразмер 65 мм
Рельс роликовый, для сменного типа кареток, точность 4 кл..Телами качения в роликовых рельсах служат цилиндрические ролики, из-за чего пятно контакта пары качения "рельс-ролик" имеет вид отрезка, что значительно увеличивает жесткость, износостойкость и грузоподъемность направляющих по сравнению с профильными шариковыми рельсами.
Роликовые направляющие особо рекомендуются для металлообрабатывающих станков с ЧПУ, в т.ч. токарных. Типоразмер 65 мм.
Руководство на GZB65-4 ()Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Класс точности | 4 кл. |
| Серия | GZB |
| Типоразмер | 65 мм |
| Вид | роликовый |
Чертежи
свернуть
| Модель | H | W1 | K | W | L4 | Cw | L | M×h1 | T | L2 |
|---|---|---|---|---|---|---|---|---|---|---|
| GZB 25 BA DD P1-4 | 40 | 12.5 | 35.5 | 48 | 100 | 35 | 35 | M6x8 | 9.5 | 66 |
| GZB 25 BAL DD P1-4 | 40 | 12.5 | 35.5 | 48 | 120.4 | 35 | 50 | M6x8 | 9.5 | 86.4 |
| GZB 30 BA DD P1-4 | 45 | 16 | 39 | 60 | 109.8 | 40 | 40 | M8x10 | 10 | 71 |
| GZB 30 BAL DD P1-4 | 45 | 16 | 39 | 60 | 131.8 | 40 | 60 | M8x10 | 10 | 93 |
| GZB 35 BA DD P1-4 | 55 | 18 | 48.5 | 70 | 124 | 50 | 50 | M8x12 | 12.5 | 79 |
| GZB 35 BAL DD P1-4 | 55 | 18 | 48.5 | 70 | 151.5 | 50 | 72 | M8x12 | 12.5 | 106.5 |
| GZB 45 BA DD P1-4 | 70 | 20.5 | 62 | 86 | 154.6 | 60 | 60 | M10x18 | 15 | 107.6 |
| GZB 45 BAL DD P1-4 | 70 | 20.5 | 62 | 86 | 188.8 | 60 | 80 | M10x18 | 15 | 141.8 |
| GZB 55 BA DD P1-4 | 80 | 23.5 | 70 | 100 | 178.3 | 75 | 75 | M12x18 | 18 | 125.5 |
| GZB 55 BAL DD P1-4 | 80 | 23.5 | 70 | 100 | 226.6 | 75 | 95 | M12x18 | 18 | 173.8 |
| GZB 65 BA DD P1-4 | 90 | 31.5 | 76 | 126 | 219.2 | 76 | 70 | M16x20 | 23 | 147 |
| GZB 65 BAL DD P1-4 | 90 | 31.5 | 76 | 126 | 279.2 | 76 | 120 | M16x20 | 23 | 207 |
| Модель | H1 | B | H0 | d×D1×h | F | G | P | N | C |
|---|---|---|---|---|---|---|---|---|---|
| GZB 25 BA DD P1-4 | 4.5 | 23 | 24 | 7x11x9 | 30 | M6 | 12 | 5.5 | 27.7 кН |
| GZB 25 BAL DD P1-4 | 4.5 | 23 | 24 | 7x11x9 | 30 | M6 | 12 | 5.5 | 33.4 кН |
| GZB 30 BA DD P1-4 | 6 | 28 | 29.5 | 9x14x12 | 40 | M6 | 13 | 6.5 | 38,9 кН |
| GZB 30 BAL DD P1-4 | 6 | 28 | 29.5 | 9x14x12 | 40 | M6 | 13 | 6.5 | 49 кН |
| GZB 35 BA DD P1-4 | 6.5 | 34 | 31.2 | 9x14x12 | 40 | M6 | 13 | 9 | 57.9 кН |
| GZB 35 BAL DD P1-4 | 6.5 | 34 | 31.2 | 9x14x12 | 40 | M6 | 13 | 9 | 73 кН |
| GZB 45 BA DD P1-4 | 8 | 45 | 38 | 14x20x17 | 52.5 | M8x1 | 14 | 10 | 92.6 кН |
| GZB 45 BAL DD P1-4 | 8 | 45 | 38 | 14x20x17 | 52.5 | M8x1 | 14 | 10 | 116 кН |
| GZB 55 BA DD P1-4 | 10 | 53 | 44 | 16x23x20 | 60 | M8x1 | 14 | 13 | 130 кН |
| GZB 55 BAL DD P1-4 | 10 | 53 | 44 | 16x23x20 | 60 | M8x1 | 14 | 13 | 168 кН |
| GZB 65 BA DD P1-4 | 14 | 63 | 55 | 18x26x22 | 75 | M8x1 | 14 | 17 | 212 кН |
| GZB 65 BAL DD P1-4 | 14 | 63 | 55 | 18x26x22 | 75 | M8x1 | 14 | 17 | 275 кН |
| Модель | H | W1 | K | W | L4 | Cw | L | L1 | M | D | T | T1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GZB25 AA DD P1-4 | 36 | 23.5 | 31.5 | 70 | 100 | 57 | 45 | 40 | 8 | 6.8 | 9.5 | 10 |
| GZB25 AAL DD P1-4 | 36 | 23.5 | 31.5 | 70 | 120.4 | 57 | 45 | 40 | 8 | 6.8 | 9.5 | 10 |
| GZB30 AA DD P1-4 | 42 | 31 | 36 | 90 | 109.8 | 72 | 52 | 44 | 10 | 8.5 | 9.5 | 21 |
| GZB30 AAL DD P1-4 | 42 | 31 | 36 | 90 | 131.8 | 72 | 52 | 44 | 10 | 8.5 | 9.5 | 21 |
| GZB35 AA DD P1-4 | 48 | 33 | 41.5 | 100 | 124 | 82 | 62 | 52 | 10 | 8.5 | 12 | 30 |
| GZB35 AAL DD P1-4 | 48 | 33 | 41.5 | 100 | 151.5 | 82 | 62 | 52 | 10 | 8.5 | 12 | 30 |
| GZB45 AA DD P1-4 | 60 | 37.5 | 52 | 120 | 154.6 | 100 | 80 | 60 | 12 | 10.5 | 15 | 25 |
| GZB45 AAL DD P1-4 | 60 | 37.5 | 52 | 120 | 188.8 | 100 | 80 | 60 | 12 | 10.5 | 15 | 25 |
| GZB55 AA DD P1-4 | 70 | 43.5 | 60 | 140 | 178.3 | 116 | 95 | 70 | 14 | 12.2 | 18 | 41 |
| GZB55 AAL DD P1-4 | 70 | 43.5 | 60 | 140 | 226.6 | 116 | 95 | 70 | 14 | 12.2 | 18 | 41 |
| GZB65 AA DD P1-4 | 90 | 53.5 | 76 | 170 | 219.2 | 142 | 110 | 82 | 16 | 14.5 | 25 | 37 |
| GZB65 AAL DD P1-4 | 90 | 53.5 | 76 | 170 | 279.2 | 142 | 110 | 82 | 16 | 14.5 | 25 | 37 |
| Модель | L3 | L2 | H1 | B | H0 | dxD1xh | F | a | G | P | N | С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GZB25 AA DD P1-4 | 10 | 66 | 4.5 | 23 | 24 | 7x11x9 | 30 | 10 | M6 | 12 | 5.5 | 27.7 кН |
| GZB25 AAL DD P1-4 | 10 | 86.4 | 4.5 | 23 | 24 | 7x11x9 | 30 | 10 | M6 | 12 | 5.5 | 33.4 кН |
| GZB30 AA DD P1-4 | 10 | 71 | 6 | 28 | 29.5 | 9x14x12 | 40 | 13 | M6 | 13 | 6.5 | 38,9 кН |
| GZB30 AAL DD P1-4 | 10 | 93 | 6 | 28 | 29.5 | 9x14x12 | 40 | 13 | M6 | 13 | 6.5 | 49 кН |
| GZB35 AA DD P1-4 | 13 | 79 | 6.5 | 34 | 31.2 | 9x14x12 | 40 | 13 | M6 | 13 | 9 | 57.9 кН |
| GZB35 AAL DD P1-4 | 13 | 106.5 | 6.5 | 34 | 31.2 | 9x14x12 | 40 | 13 | M6 | 13 | 9 | 73 кН |
| GZB45 AA DD P1-4 | 15 | 107.6 | 8 | 45 | 38 | 14x20x17 | 52.5 | 15 | M8x1 | 14 | 10 | 92.6 кН |
| GZB45 AAL DD P1-4 | 15 | 141.8 | 8 | 45 | 38 | 14x20x17 | 52.5 | 15 | M8x1 | 14 | 10 | 116 кН |
| GZB55 AA DD P1-4 | 18 | 125.5 | 10 | 53 | 44 | 16x23x20 | 60 | 15 | M8x1 | 14 | 13 | 130 кН |
| GZB55 AAL DD P1-4 | 18 | 173.8 | 10 | 53 | 44 | 16x23x20 | 60 | 15 | M8x1 | 14 | 13 | 168 кН |
| GZB65 AA DD P1-4 | 23 | 147 | 14 | 63 | 55 | 18x26x22 | 75 | 20 | M8x1 | 14 | 17 | 212 кН |
| GZB65 AAL DD P1-4 | 23 | 207 | 14 | 63 | 55 | 18x26x22 | 75 | 20 | M8x1 | 14 | 17 | 275 кН |
| Модель | H | W1 | K | W | L4 | Cw | L | L1 | M | D | T | T1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GZB85 AAL DD P1-4 | 110 | 65 | 95 | 215 | 349 | 185 | 140 | 70 | 20 | 17.5 | 24 | 44 |
| GZB100 AAL DD P1-4 | 120 | 75 | 105 | 250 | 394 | 220 | 200 | 100 | 20 | 17.5 | 25 | 51.5 |
| GZB125 AAL DD P1-4 | 116 | 97.5 | 135.5 | 320 | 491 | 270 | 205 | 102.5 | 24 | 21 | 30 | 66 |
| Модель | L3 | L2 | H1 | B | H0 | dxD1xh | F | G | P | N | C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GZB85 AAL DD P1-4 | 26 | 245 | 15 | 85 | 73 | 24x35x28 | 90 | M8x1 | 14 | 21 | 460 кН |
| GZB100 AAL DD P1-4 | 30 | 286 | 15 | 100 | 80 | 26x39x32 | 105 | M10x1 | 16 | 23 | 547 кН |
| GZB125 AAL DD P1-4 | 45 | 360 | 24.5 | 125 | 115 | 33x48x45 | 120 | M10x1 | 16 | 23 | 1040 кН |
