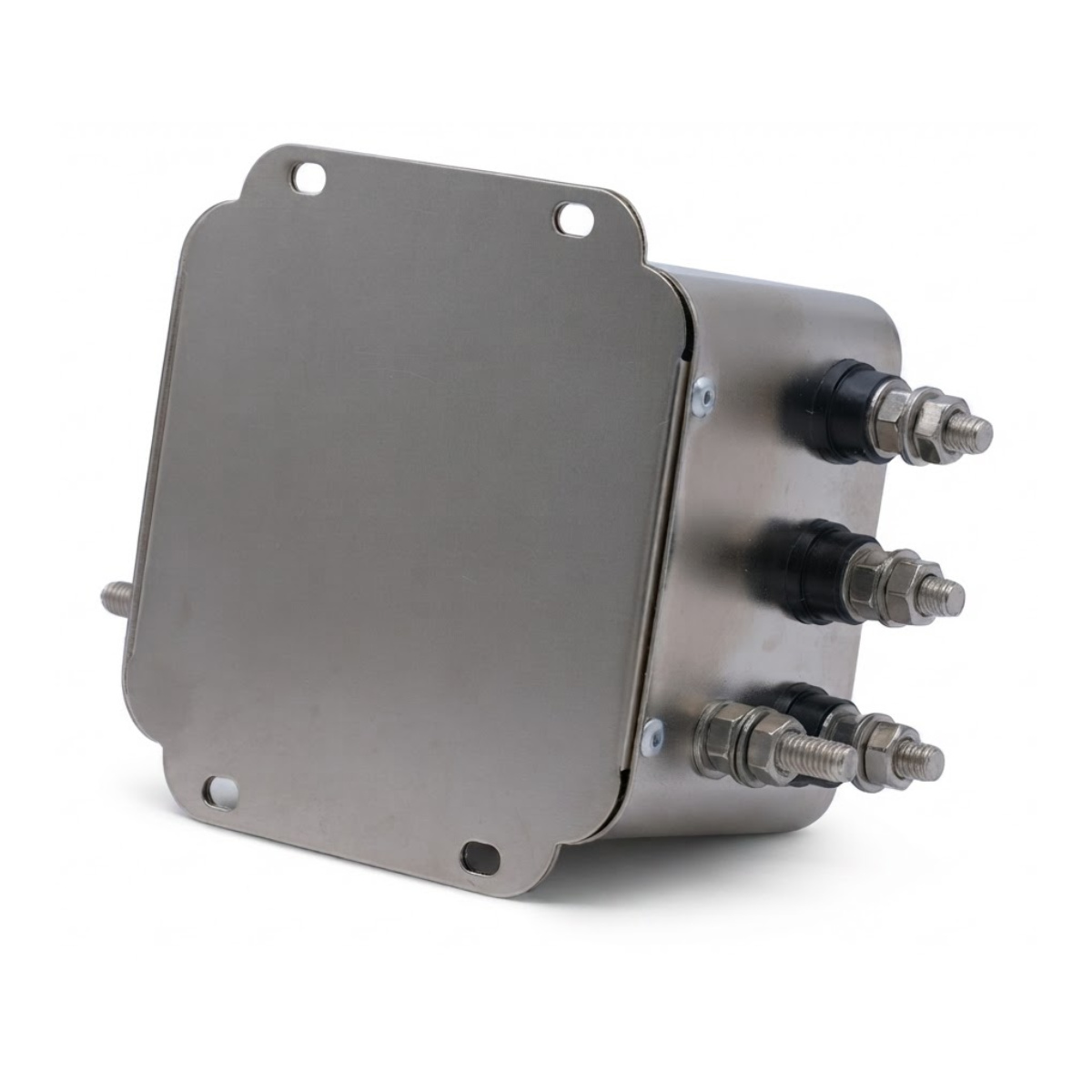

CW12B-50A-S - фильтр ЭМП

CW12B-50A-S - фильтр ЭМП Копировать информацию о товаре в буфер

Ток 50.0 А, напряжение ~380 В, 3 фазы; 50/60 Гц. Фильтр электромагнитных помех(излучений). Применяется в питающих цепях электрического тока, для защиты оборудования и питающей сети от электромагнитных импульсов, высокочастотных гармоник.
Нет в наличии

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Ток, I
50.0 А
Напряжение, U
~380 В, 3 фазы; 50/60 Гц
Частота
50..60 Гц
Все характеристики
(0)
отзывов: 0
8780 8 780 р. / шт

Фильтр электромагнитных излучений

EMI-фильтры для подавления высокочастотного шума и помех, возникающего в процессе работы различных устройств. Электродвигатели, особенно частотно-регулируемые приводы, часто служат источником помех, выдаваемых в питающую сеть. Фильтр подавления ЭМП - фильтр низких частот, т.е. пропускает напряжение со стандартной частотой 50-60 Гц, подавляя высокочастотные колебания. Обычно подобные ЭМП устанавливаются в разрыв питающей сети и источником (или приемником) помех, перед частотными преобразователями, контроллерами и прочими устройствами. Структурно фильтр ЭМИ представляет собой комбинацию дросселей и конденсаторов в металлическом корпусе.

Технические характеристики

ПараметрЗначение
Напряжение, U~380 В, 3 фазы; 50/60 Гц
Ток50.0 А
Частота пропускания50..60 Гц
Напряжение пробоя1450 В
Видтрехфазный
Температура среды-25...+85°C
Соответствие нормативамUL1283, IEC/EN 60939

Чертежи

свернуть
Чертеж CW12B-50A-S

Схема фильтра

Схема CW12B-50A-S
Номиналы элементов: Cx:3X0.1 мкФ, Cy:2X3300 пФ, R:1 МОм, L:4x0.3 мГн

График потерь

График потерь CW12B-50A-S
