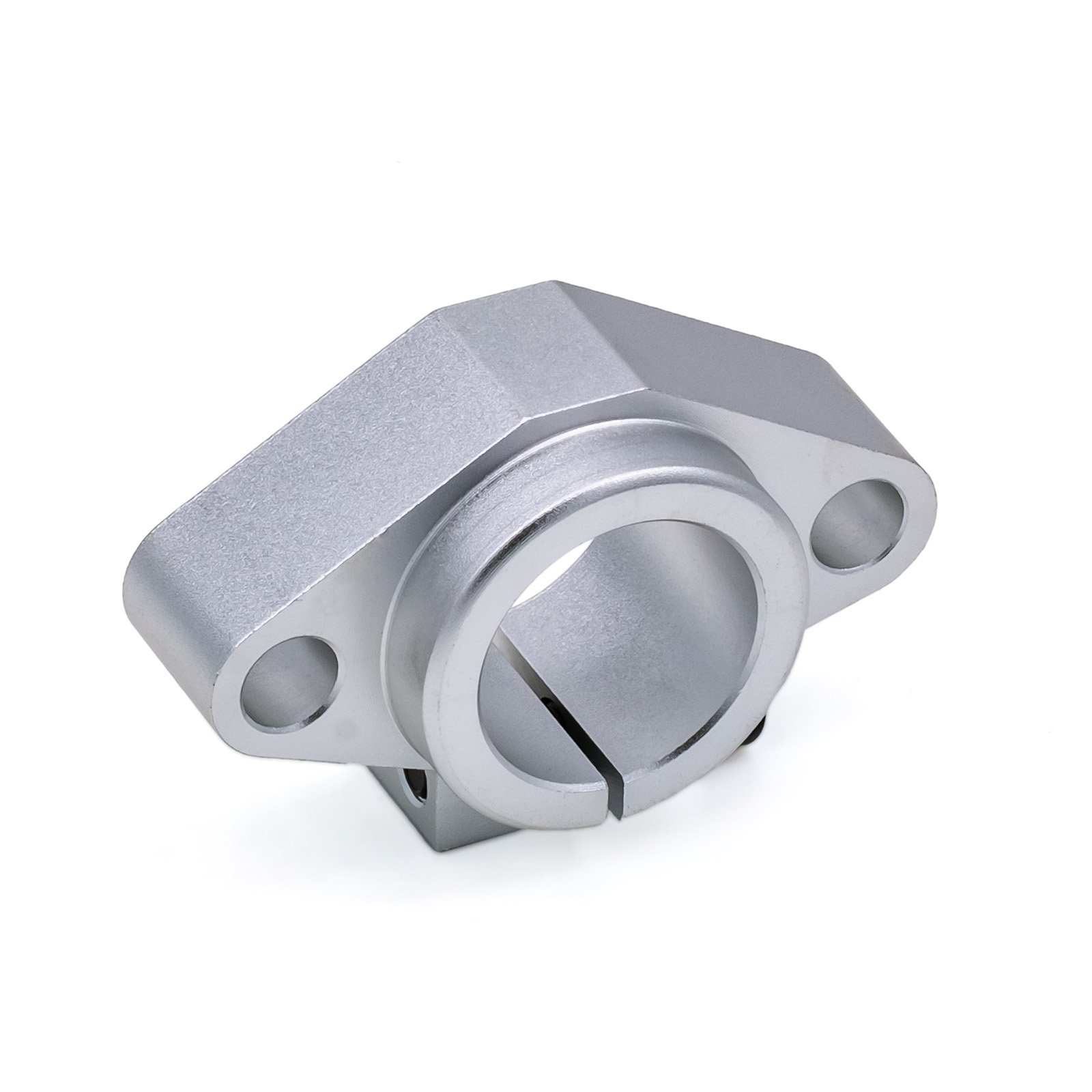

SHF25 - фиксатор(держатель) вала 25 мм
SHF25 - фиксатор(держатель) вала 25 мм
273
руб. /шт
Алюминиевый фиксатор цилиндрической направляющей
Держатель направляющего полированного вала диаметром 25 мм, серия SHF. Для фиксации вала перпендикулярно опорной плоскости.- Вопрос/ответ
- Отзывы
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
СКАЧАТЬ
Руководство на SHF25 (pdf)
ЧЕРТЕЖИ
| Модель | D | B | H | G | T | F | S | J | L |
|---|---|---|---|---|---|---|---|---|---|
| SHF8 | 8 мм | 32 | 24 | - | 10 | - | 5.5 | М3 | 43 |
| SHF10 | 10 мм | 32 | 24 | 20 | 10 | 5 | 5.5 | М4 | 43 |
| SHF12 | 12 мм | 36 | 28 | 25 | 13 | 7 | 5.5 | М4 | 47 |
| SHF16 | 16 мм | 40 | 31 | 28 | 16 | 8 | 5.5 | М4 | 50 |
| SHF20 | 20 мм | 48 | 37 | 34 | 20 | 8 | 7 | М5 | 60 |
| SHF25 | 25 мм | 56 | 42 | 40 | 25 | 10 | 7 | М5 | 70 |
| SHF30 | 30 мм | 64 | 50 | 46 | 30 | 12 | 9 | М6 | 80 |
| SHF35 | 35 мм | 72 | 58 | 50 | 35 | 14 | 12 | М8 | 92 |
| SHF40 | 40 мм | 80 | 67 | 56 | 40 | 16 | 12 | М10 | 102 |
| SHF50 | 50 мм | 96 | 83 | 70 | 50 | 19 | 14 | М12 | 122 |
| SHF60 | 60 мм | 112 | 95 | 82 | 60 | 23 | 14 | М12 | 140 |
