SHF16 - держатель вала
SHF16 - держатель вала Копировать информацию о товаре в буфер

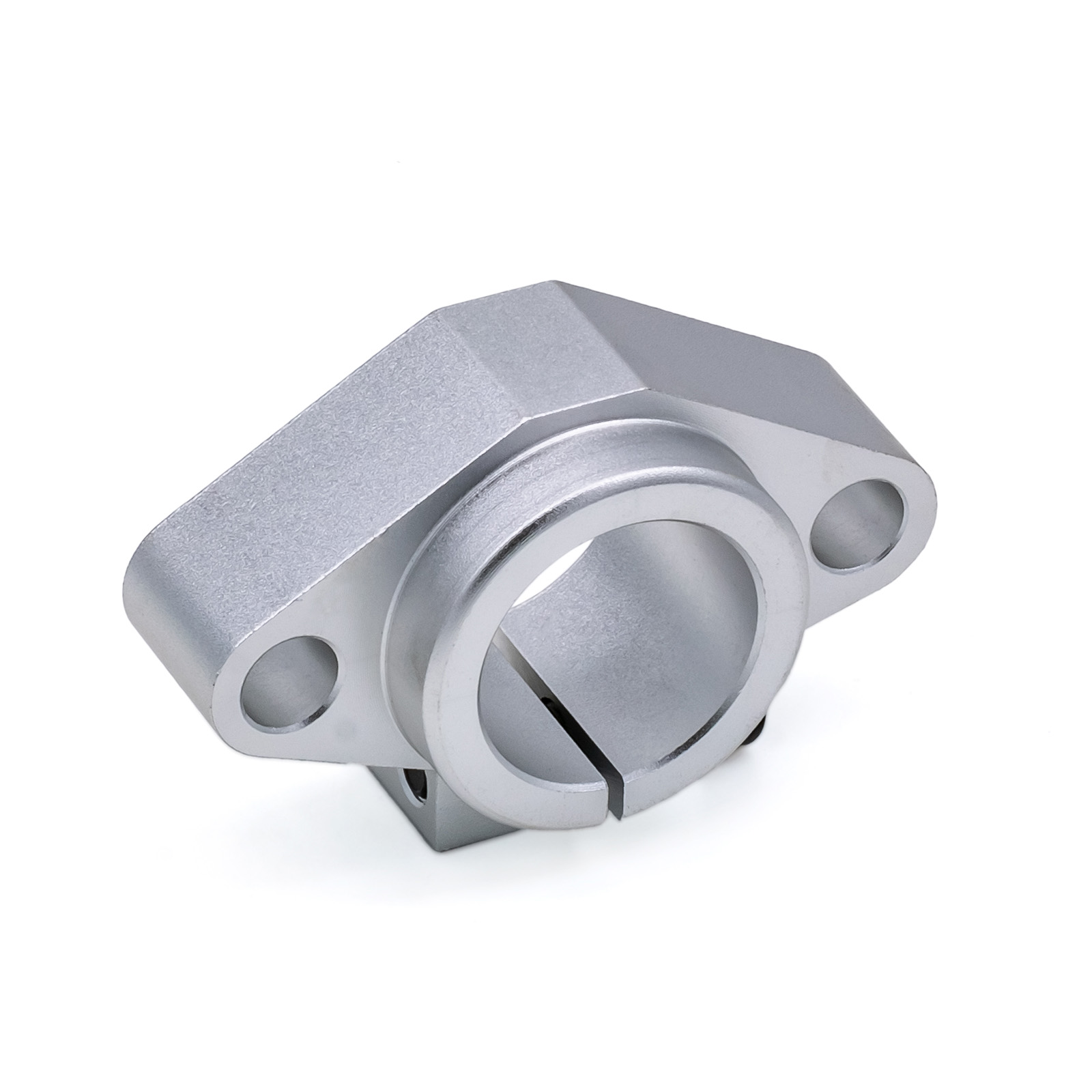

Фиксатор вала диаметром 16 мм, серия SHF. Для закрепления направляющего полированного вала перпендикулярно монтажной(опорной) плоскости.
Алюминиевый фиксатор цилиндрической направляющей
Кронштейн монтажный(фиксатор, держатель) алюминиевый, для полированных валов диаметром 16 мм. Позволяет зажать направляющий вал и установить его перпендикулярно монтажной плоскости. Сам держатель привинчивается к плоскости винтами через ушки.
Руководство на SHF16 ()Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр вала | 16 мм |
| Материал | дюраль |
| Крепление | перпендикулярно монтажной плоскости |
Чертежи
свернуть
| Модель | D | B | H | G | T | F | S | J | L |
|---|---|---|---|---|---|---|---|---|---|
| SHF8 | 8 мм | 32 | 24 | - | 10 | - | 5.5 | М3 | 43 |
| SHF10 | 10 мм | 32 | 24 | 20 | 10 | 5 | 5.5 | М4 | 43 |
| SHF12 | 12 мм | 36 | 28 | 25 | 13 | 7 | 5.5 | М4 | 47 |
| SHF16 | 16 мм | 40 | 31 | 28 | 16 | 8 | 5.5 | М4 | 50 |
| SHF20 | 20 мм | 48 | 37 | 34 | 20 | 8 | 7 | М5 | 60 |
| SHF25 | 25 мм | 56 | 42 | 40 | 25 | 10 | 7 | М5 | 70 |
| SHF30 | 30 мм | 64 | 50 | 46 | 30 | 12 | 9 | М6 | 80 |
| SHF35 | 35 мм | 72 | 58 | 50 | 35 | 14 | 12 | М8 | 92 |
| SHF40 | 40 мм | 80 | 67 | 56 | 40 | 16 | 12 | М10 | 102 |
| SHF50 | 50 мм | 96 | 83 | 70 | 50 | 19 | 14 | М12 | 122 |
| SHF60 | 60 мм | 112 | 95 | 82 | 60 | 23 | 14 | М12 | 140 |
Рейтинг покупателей
0
/ 5
Оценок пока нет
Уже приобрели товар? Не забудьте рассказать о его преимуществах и недостатках, чтобы помочь другим покупателям сделать свой выбор. При выборе товара появился вопрос к нашим специалистам? Спросите нас в разделе «Обсуждение».
Оставить свой отзыв
Отзывы о товаре
SHF16 - держатель вала
SHF16 - держатель вала
Оставить свой отзыв
Есть вопрос о товаре? Мы ответим!
SHF16 - держатель вала - обсуждение
Задать вопрос
Павел
20 июня 2022
SHF16 - держатель вала - не указан материал. Было бы супер иметь возможности скачивать 3D модели в STEP по всей продукции.
Ответ магазина:
Дюраль анодированная. Модели делаем, по мере сил. Весь ассортимент разом охватить - задача неподсильная.
Дюраль анодированная. Модели делаем, по мере сил. Весь ассортимент разом охватить - задача неподсильная.
