SHF12 - держатель вала

SHF12 - держатель вала
SHF12 - держатель вала
173 руб. /шт
Кол-во:
Избранное
Сравнить

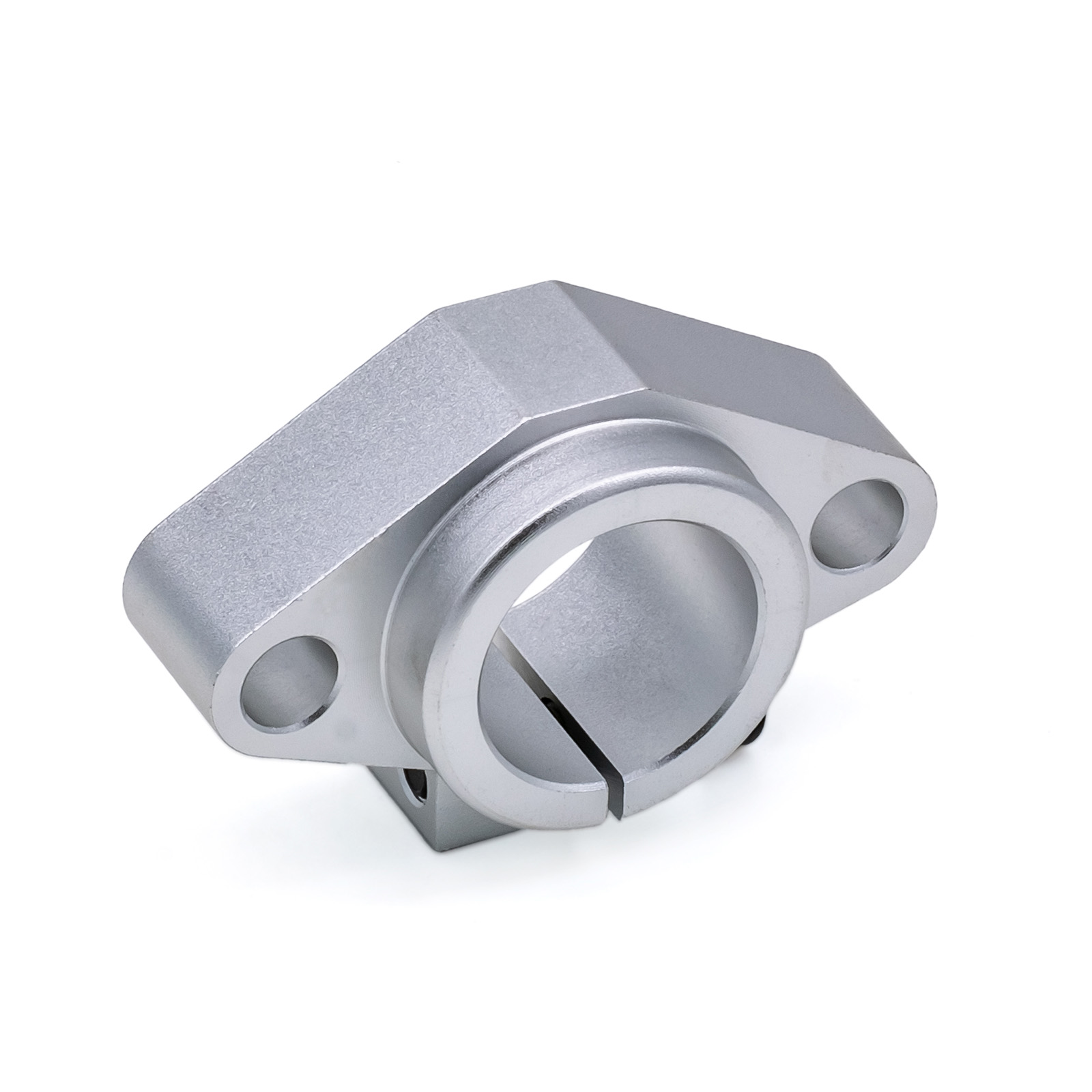

Алюминиевый фиксатор цилиндрической направляющей

Кронштейн монтажный(фиксатор, держатель) алюминиевый, для полированных валов диаметром 12 мм. Позволяет зажать направляющий вал и установить его перпендикулярно монтажной плоскости. Сам держатель привинчивается к плоскости винтами через ушки.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ЧЕРТЕЖИ
Чертеж для SHF12 - фиксатор(держатель) вала 12 мм

МодельDBHGTFSJL
SHF8 8 мм 32 24 - 10 - 5.5 М3 43
SHF10 10 мм 32 24 20 10 5 5.5 М4 43
SHF12 12 мм 36 28 25 13 7 5.5 М4 47
SHF16 16 мм 40 31 28 16 8 5.5 М4 50
SHF20 20 мм 48 37 34 20 8 7 М5 60
SHF25 25 мм 56 42 40 25 10 7 М5 70
SHF30 30 мм 64 50 46 30 12 9 М6 80
SHF35 35 мм 72 58 50 35 14 12 М8 92
SHF40 40 мм 80 67 56 40 16 12 М10 102
SHF50 50 мм 96 83 70 50 19 14 М12 122
SHF60 60 мм 112 95 82 60 23 14 М12 140
