работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30F-M20x150U - Шарнирная головка (наконечник штока)
F-M20x150U - Шарнирная головка (наконечник штока) Копировать информацию о товаре в буфер
Шарнирная головка (наконечник штока), Резьба M20x1.5, Угол поворота 15°
Наличие: ожидается
(0)
отзывов: 0
Угол поворота
15°
Резьба
M20x1.5
Все характеристики

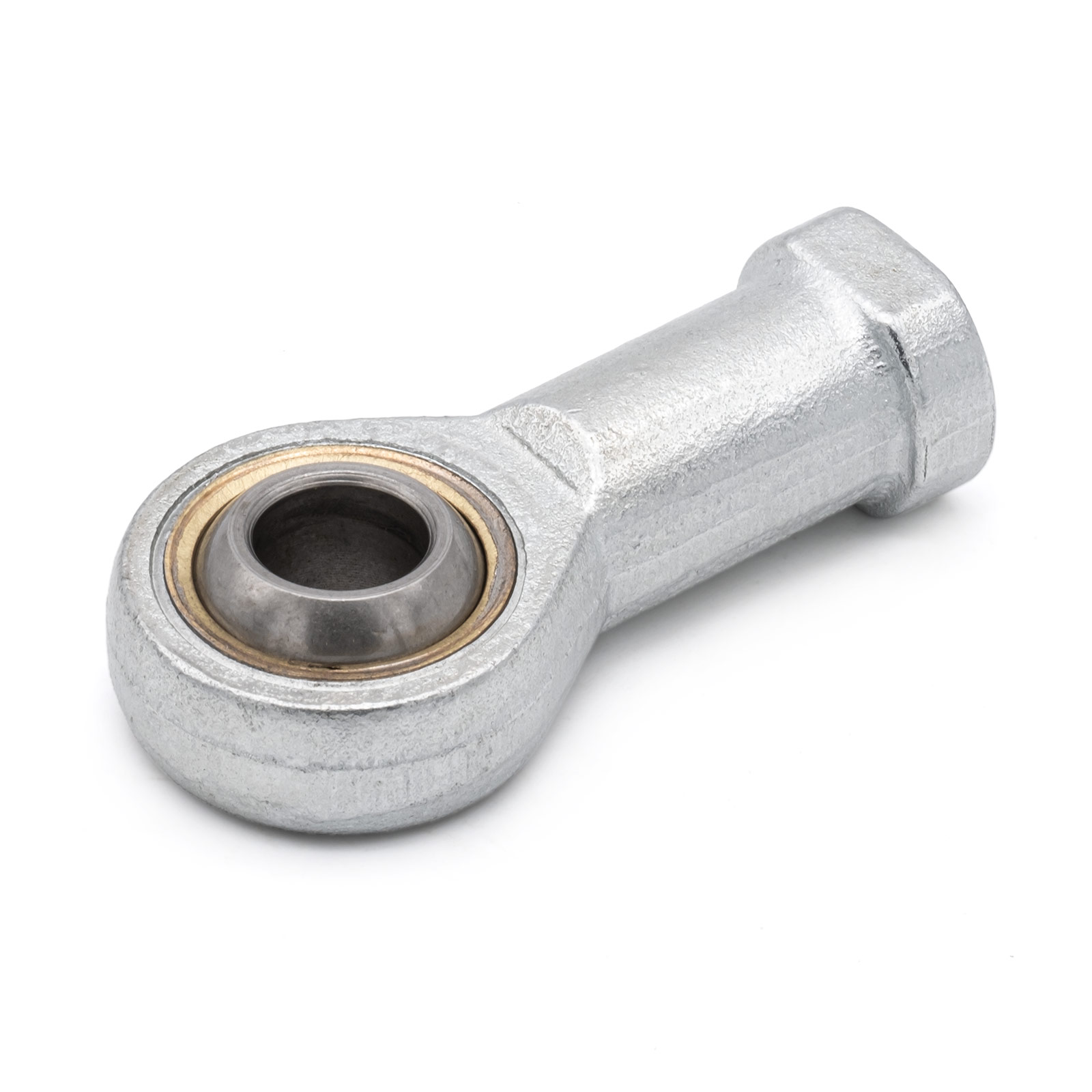

F-M20x150U - Шарнирная головка (наконечник штока) с внутренней резьбой M20x1.5
Шарнирные головки (наконечники штоков) с внутренней резьбой необслуживаемые. Конструкция включает сферический подшипник скольжения, заключенный в головку с цельной ножкой с внутренней резьбой. Применяются для присоединения пневмо- и гидроцилиндров к различным механизмам. Шарнирные головки способны передавать осевую, радиальную или смешанную нагрузку.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Резьба | M20x1.5 |
| Угол поворота | 15° |
Чертежи
свернуть
| Модель | PA | PB | PC | PD | PE | PF | PG | PH | PL | PJ | PK |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F-M5x080U | 6 мм | 18 мм | 5 мм | 10 мм | 27 мм | 36 мм | M5x0.8 | 13° | 12.5 мм | 10 мм | 8 мм |
| F-M6x100U | 6.8 мм | 20 мм | 6 мм | 12 мм | 30 мм | 40 мм | M6x1.0 | 13° | 13 мм | 11 мм | 9 мм |
| F-M8x125U | 9 мм | 24 мм | 8 мм | 16 мм | 36 мм | 48 мм | M8x1.25 | 13° | 16 мм | 14 мм | 12 мм |
| F-M12x125U | 12 мм | 32 мм | 12 мм | 22 мм | 50 мм | 66 мм | M12x1.25 | 13° | 22 мм | 19 мм | 16 мм |
| F-M14x150U | 14 мм | 36 мм | 14 мм | 28 мм | 57 мм | 75 мм | M14x1.5 | 13° | 25 мм | 22 мм | 19 мм |
| F-M16x150U | 15 мм | 40 мм | 16 мм | 28 мм | 64 мм | 84 мм | M16x1.5 | 15° | 27 мм | 22 мм | 21 мм |
| F-M18x150U | 16.5 мм | 46 мм | 18 мм | 30 мм | 71 мм | 94 мм | M18x1.5 | 15° | 31 мм | 27 мм | 23 мм |
| F-M20x150U | 18 мм | 46 мм | 20 мм | 33 мм | 77 мм | 100 мм | M20x1.5 | 15° | 34 мм | 30 мм | 25 мм |
