F-M20x150F - Шаровый шарнир Копировать информацию о товаре в буфер
Шаровый шарнир, Резьба M20x1.5, Угол поворота 10°
Наличие: есть (обновл. 30.09.2025)
(0)
отзывов: 0
Угол поворота
10°
Резьба
M20x1.5
Все характеристики

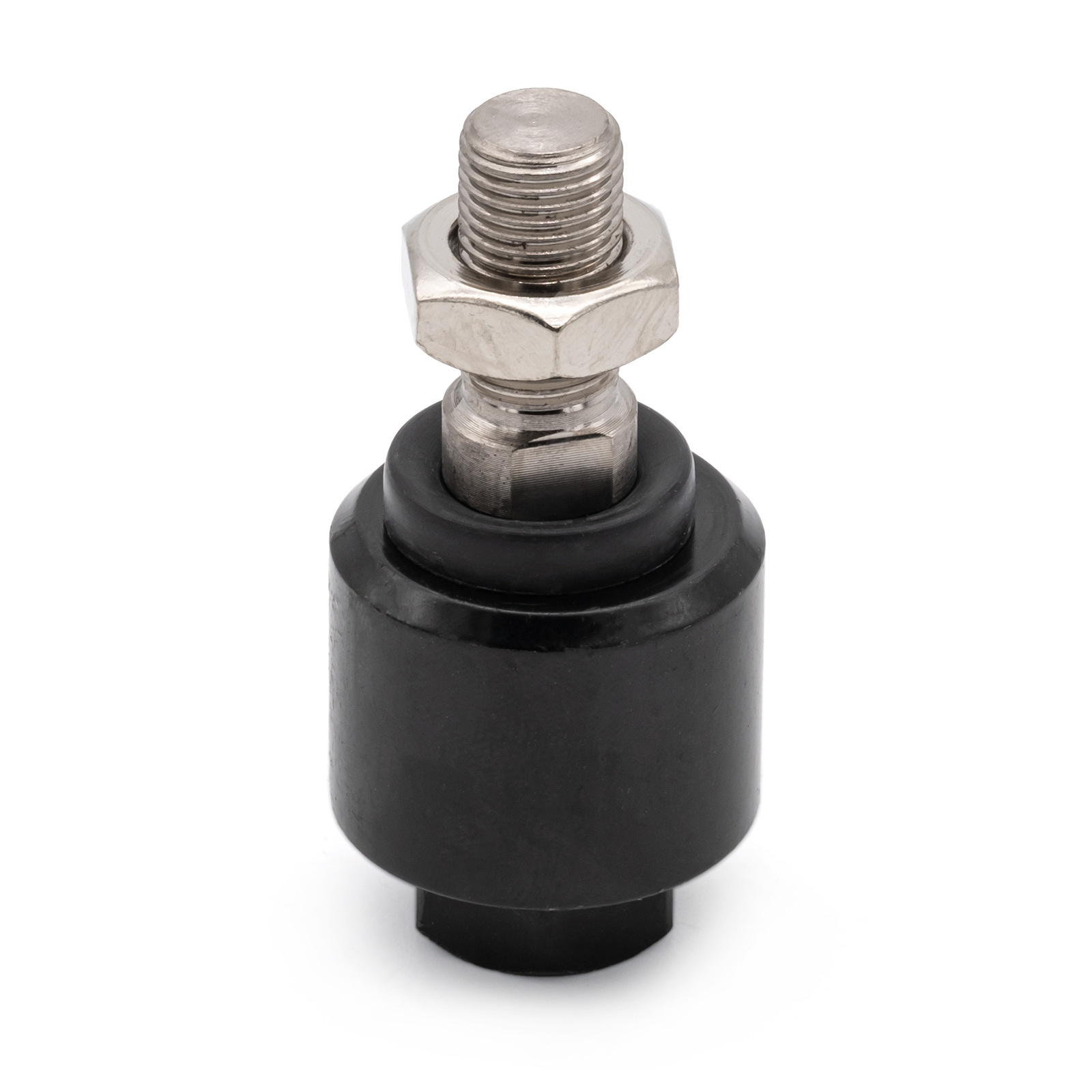

F-M20x150F - Шаровый шарнир с внутренней и наружной резьбой M20x1.5
Самоцентрирующийся шаровой шарнир на шток пневмоцилиндров и различных механизмов. Шаровые шарниры применяются в случае возникновения радиальных нагрузок на шток пневмоцилиндра и являются простым надежным и эффективным средством защиты штоков пневмоцилиндров от радикальных нагрузок. Шаровые шарниры позволяют компенсировать смещения и непараллельности между штоком цилиндром и сочлененным механизмом, что позволяют обойтись без сложной центровки штока и механизма.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Резьба | M20x1.5 |
| Угол поворота | 10° |
Чертежи
свернуть
| Модель | MA | MB | MC | MD | ME | MF | MG | MH | MI | MJ | MK |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F-M4x070F | 26 мм | 9.5 мм | 3 мм | 17 мм | 11.8 мм | 6 мм | 3 мм | 4 мм | M4x0.7 | M4x0.7 | 5° |
| F-M5x080F | 34.5 мм | 13.5 мм | 3.5 мм | 22.8 мм | 13.8 мм | 8 мм | 4 мм | 6 мм | M5x0.8 | M5x0.8 | 5° |
| F-M6x100F | 34.5 мм | 13.5 мм | 3.5 мм | 22.8 мм | 13.8 мм | 8 мм | 4 мм | 6 мм | M6x1.0 | M6x1.0 | 5° |
| F-M8x125F | 51 мм | 20 мм | 6 мм | 17 мм | 24 мм | 10.5 мм | 6 мм | 8 мм | M8x1.25 | M8x1.25 | 13° |
| F-M12x125F | 58 мм | 22 мм | 8 мм | 21 мм | 28 мм | 11.5 мм | 7 мм | 12 мм | M12x1.25 | M12x1.25 | 12° |
| F-M14x150F | 70 мм | 22.5 мм | 8.5 мм | 28 мм | 34.5 мм | 16 мм | 8 мм | 15 мм | M14x1.5 | M14x1.5 | 12° |
| F-M16x150F | 90 мм | 27 мм | 10 мм | 41 мм | 44.5 мм | 19 мм | 8 мм | 17 мм | M16x1.5 | M16x1.5 | 7° |
| F-M18x150F | 92 мм | 27 мм | 10 мм | 41 мм | 44.5 мм | 21 мм | 11 мм | 18 мм | M18x1.5 | M18x1.5 | 7° |
| F-M20x150F | 102 мм | 29 мм | 13 мм | 46 мм | 53 мм | 22 мм | 10 мм | 22 мм | M20x1.5 | M20x1.5 | 10° |
