F-M14x150F - Шаровый шарнир

F-M14x150F - Шаровый шарнир Копировать информацию о товаре в буфер

Шаровый шарнир, Резьба M14x1.5, Угол поворота 12°
Наличие: есть (обновл. 08.11.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Угол поворота
12°
Резьба
M14x1.5
Все характеристики
(0)
отзывов: 0
711 711 р. / шт

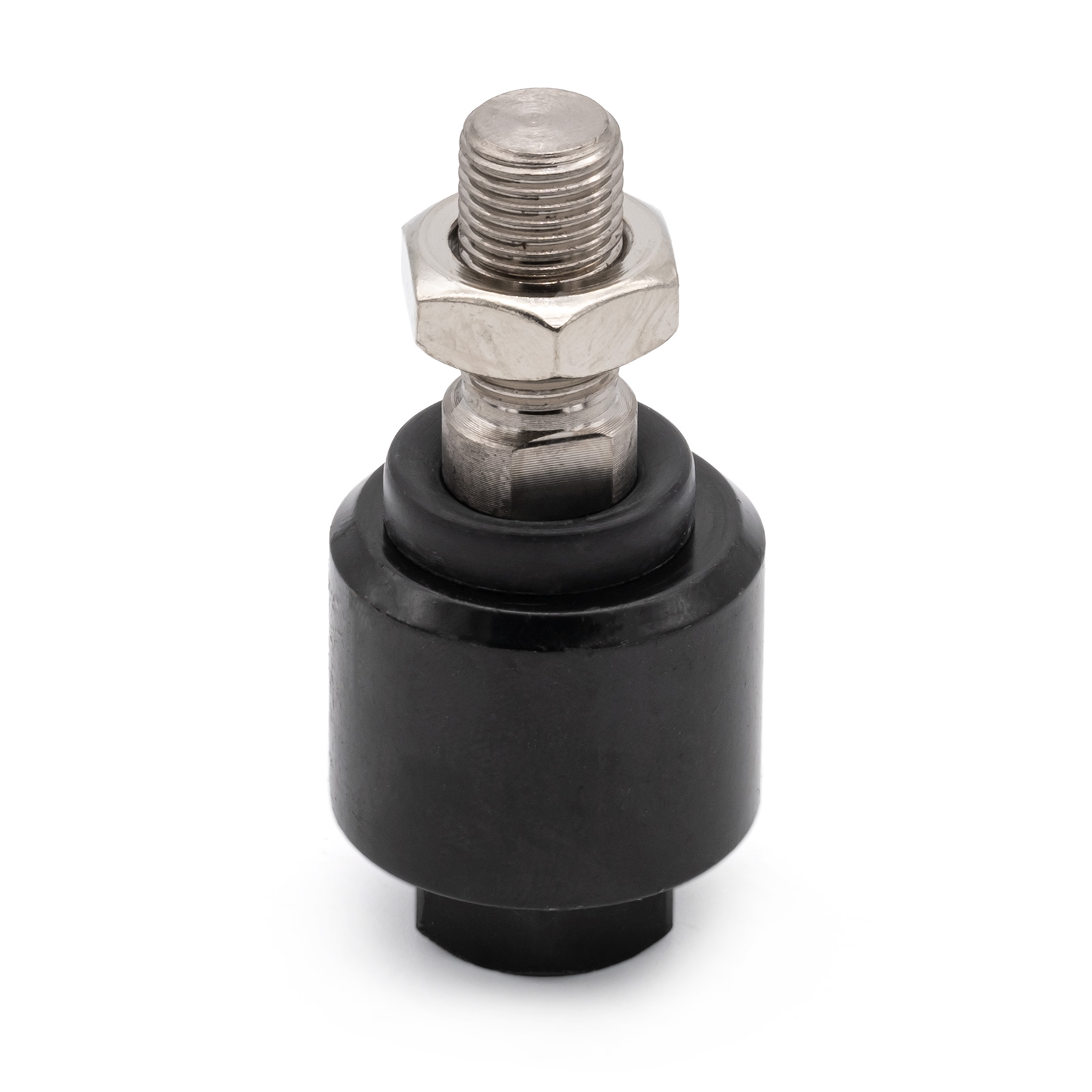

F-M14x150F - Шаровый шарнир с внутренней и наружной резьбой M14x1.5

Самоцентрирующийся шаровой шарнир на шток пневмоцилиндров и различных механизмов. Шаровые шарниры применяются в случае возникновения радиальных нагрузок на шток пневмоцилиндра и являются простым надежным и эффективным средством защиты штоков пневмоцилиндров от радикальных нагрузок. Шаровые шарниры позволяют компенсировать смещения и непараллельности между штоком цилиндром и сочлененным механизмом, что позволяют обойтись без сложной центровки штока и механизма.

Технические характеристики

ПараметрЗначение
РезьбаM14x1.5
Угол поворота12°

Чертежи

свернуть
Чертеж для

МодельMAMBMCMDMEMFMGMHMIMJMK
F-M4x070F 26 мм9.5 мм3 мм17 мм11.8 мм6 мм3 мм4 ммM4x0.7M4x0.7
F-M5x080F 34.5 мм13.5 мм3.5 мм22.8 мм13.8 мм8 мм4 мм6 ммM5x0.8M5x0.8
F-M6x100F 34.5 мм13.5 мм3.5 мм22.8 мм13.8 мм8 мм4 мм6 ммM6x1.0M6x1.0
F-M8x125F 51 мм20 мм6 мм17 мм24 мм10.5 мм6 мм8 ммM8x1.25M8x1.2513°
F-M12x125F 58 мм22 мм8 мм21 мм28 мм11.5 мм7 мм12 ммM12x1.25M12x1.2512°
F-M14x150F 70 мм22.5 мм8.5 мм28 мм34.5 мм16 мм8 мм15 ммM14x1.5M14x1.512°
F-M16x150F 90 мм27 мм10 мм41 мм44.5 мм19 мм8 мм17 ммM16x1.5M16x1.5
F-M18x150F 92 мм27 мм10 мм41 мм44.5 мм21 мм11 мм18 ммM18x1.5M18x1.5
F-M20x150F 102 мм29 мм13 мм46 мм53 мм22 мм10 мм22 ммM20x1.5M20x1.510°

Совместимые товары отсутствуют.
